Installation

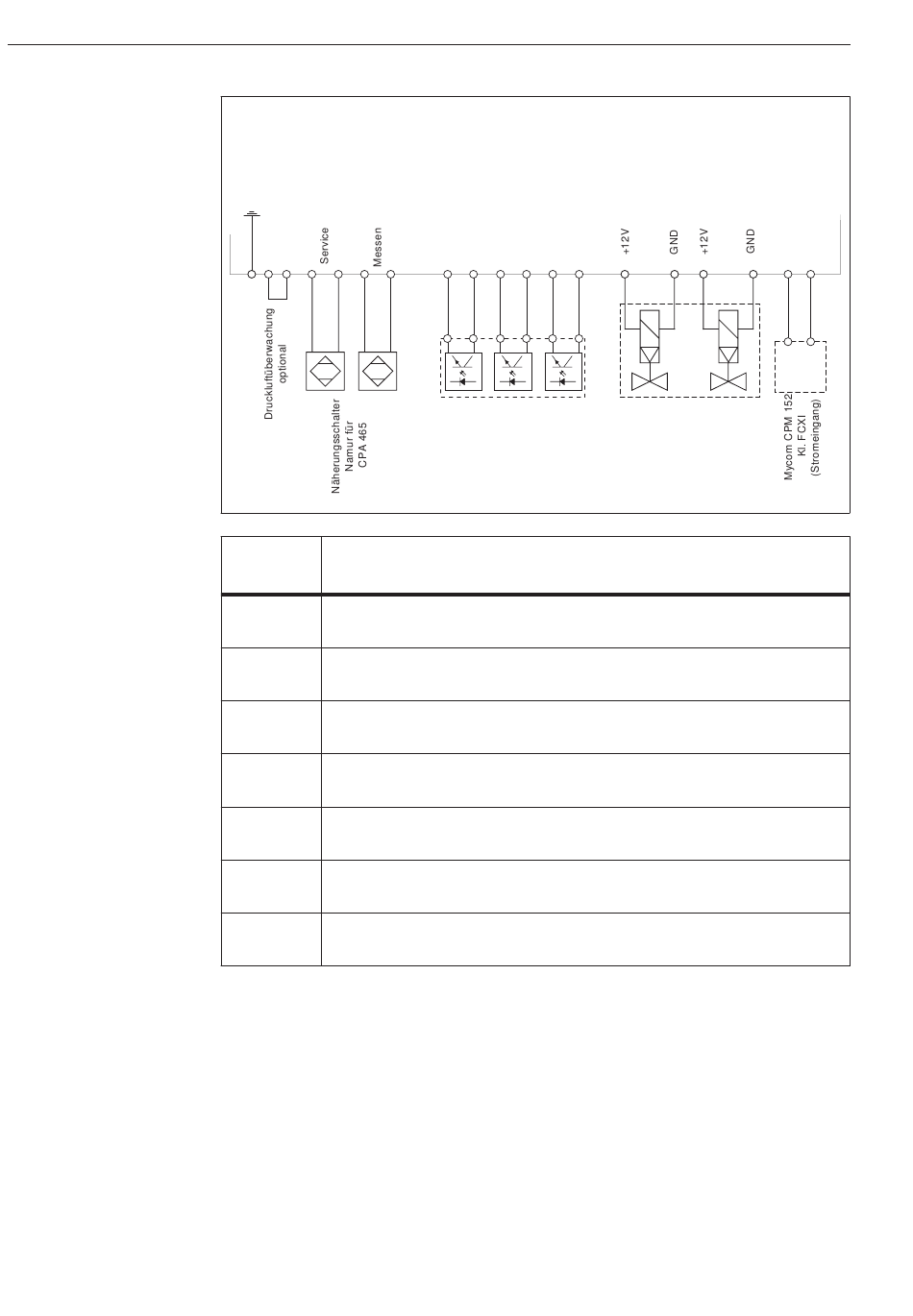

Anschlußplan
Bild 4.8
für CPC 20 Z
16
PE 1
2
3
4
5
6
+
–
+
–
Klemmen
Belegung
1 / 2
Anschlußmöglichkeit für Druckschalter (Schließer) für Druckluftüberwachung
3 / 4
(3+) (4-) Anschluß für Näherungsschalter für Rückmeldung Service
5 / 6
(5+) (6-) Anschluß für Näherungsschalter für Rückmeldung Messen
7-12
Anschluß der binären Steuersignale vom CPM 152
17 / 18
(17+) (18-) Piezoventil Reiniger
19 / 20
(19+) (20-) Piezoventil Wasser
25+ / 26-
Stromeingang / Rückmeldung zum CPM 152
autoclean CPC 20 / CPC 20 Z
CPC 20 Z
7
8
9
10
11
12
89
90
91 92
93
94
Mycom CPM 152
17
18
19
20
25 26
+
+
-
-
21+ 22-
Reiniger
Wasser
CYR 10 Z-E12
CPC20-Z.CDR
Endress+Hauser
