autoclean CPC 20 / CPC 20 Z
4.5
Pneumatischer Anschluß
Sicherheitshinweise:
Warnung:
•
Können Störungen nicht beseitigt
werden, so ist das Gerät außer Be-
trieb zu setzen und gegen verse-
hentliche Inbetriebnahme zu
schützen.
•
Bei Servicearbeiten ist das System
drucklos zu schalten. Die entspre-
chenden Sicherheitsregeln sind zu
beachten.
•
Für Druckluft und Wasseranschluß
sind bauseits Absperrventile vorzu-
sehen.
•
Verschraubungen und druckfüh-
rende Leitungen sind regelmäßig
zu überprüfen.
2
6
5
3
CPA 463S-R
Endress+Hauser
Autoclean
CPC 20 /CPC 20Z
5
3
6
2
Verbindungsblock
Probfit CPA 463
2
3
6
5
CPA 465
Hinweis:
•
Der Abstand zwischen Autoclean
CPC 20 und der Wechselarmatur
darf nicht länger als 10 m sein.
•
Für den Anschluß von Wechselar-
maturen mit induktiver Positions-
rückmeldung (z.B. CPA 465)
befinden sich bei allen ID-Versio-
nen des CPC 20 / CPC 20Z an
den Anschlüssen Nummer 5 und
Nummer 6 zwei Kabelverschrau-
bungen.
PNEUM.CDR
4
Installation
04-PC20.CHP

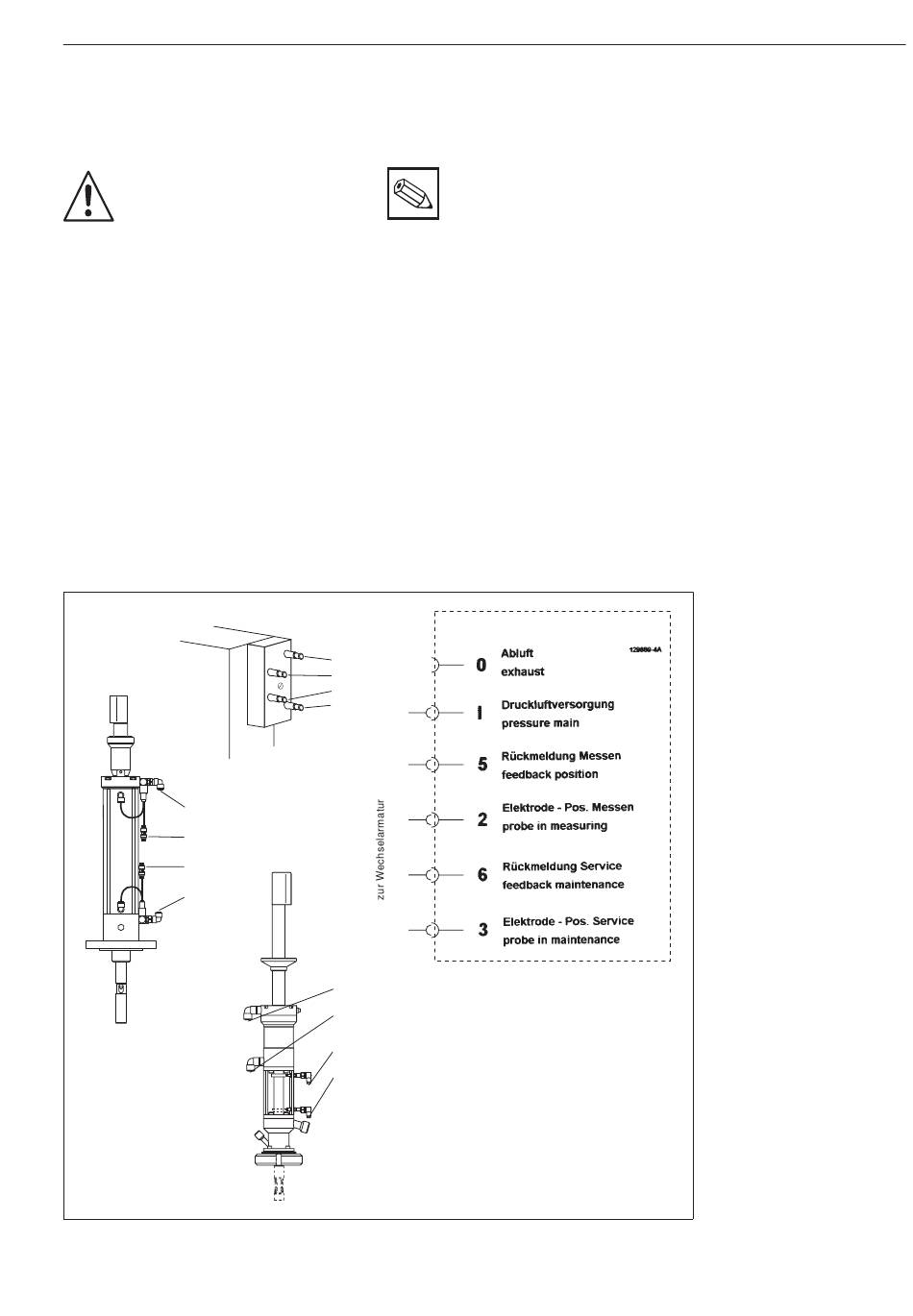

Bild 4.5
Pneumatische Anschlüsse
11
