Bedienung

Funktionsweise und Einstellung

Zur Bedienung und Einstellung bitte Montage- und
Bedienungsanleitung Regler beachten!
Die Vorlauft emperaturregelung erfolgt in Abhängigkeit zur Außen-
temperatur und den ausgewählten Reglereinstellungen (Heizkur-
ve). Hierbei wird die Vorlauft emperatur von dem Regler ständig
erfasst und ausgewertet. Je nach Anforderung öff net der Stellmotor
daraufh in das 3-Wege-Ventil zum kesselseitigen primären Vorlauf.
Zwischen dem primären Vorlauf und Rücklaufanschluss des
Mischventils befi ndet sich ein Rückfl ussverhinderer, der eine
Kurzschlussstrecke des Primärkreises verhindert.
Die eingespritzte Wassermenge vermischt sich mit dem Rücklauf-
wasser aus den Heizkreisen und die gewünschte Vorlauft emperatur
wird eingeregelt.
Betriebsart wählen
Mit den Pfeiltasten (◂) und (▸) erfolgt die Auswahl der Betriebsart. Der Positionsrahmen (Cursor) muss auf das Symbol der entsprechen-
den Betriebsart gesetzt werden.

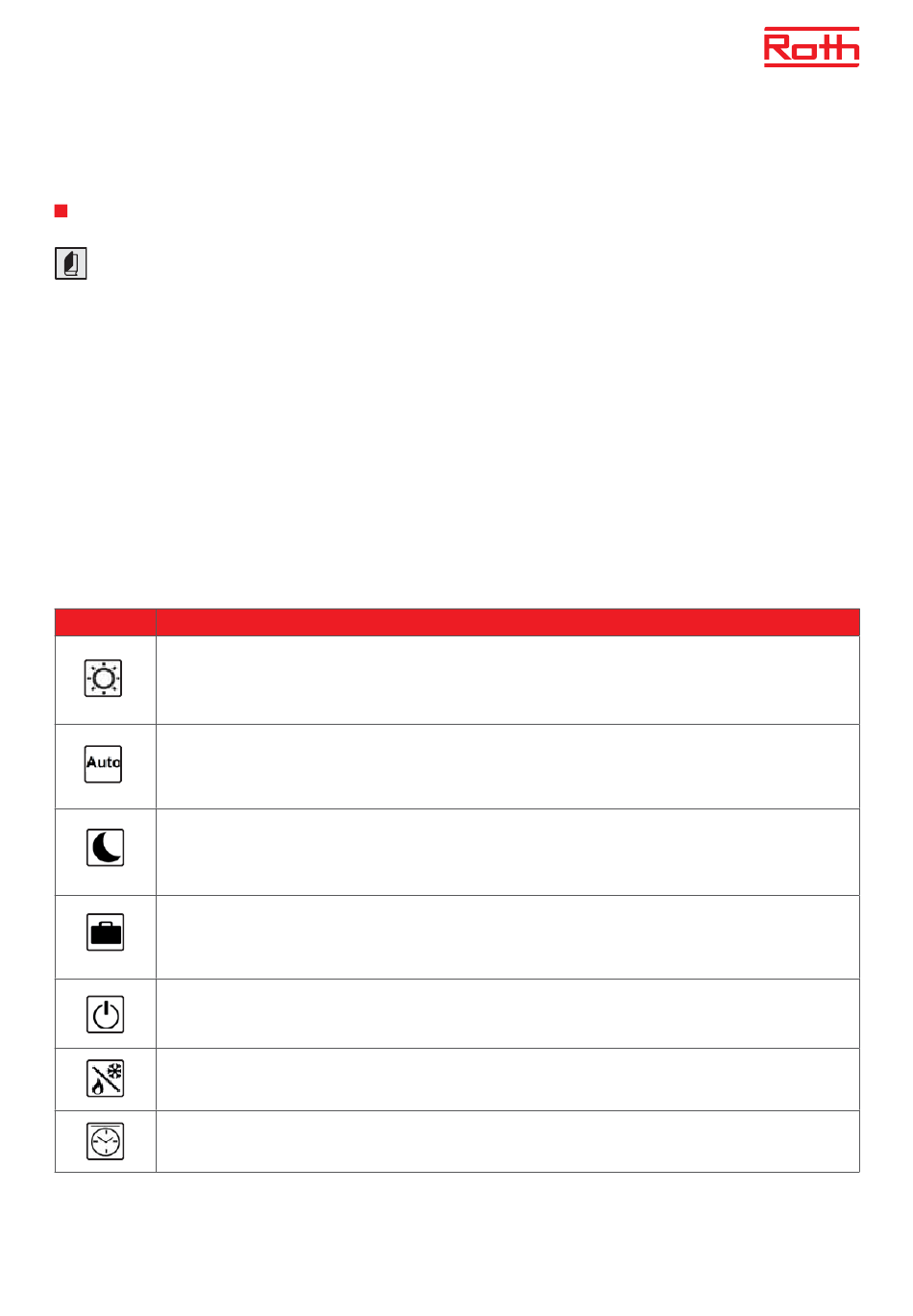

Symbol

Beschreibung

Betriebsart Komfort
Die Anlage befi ndet sich dauerhaft im Komfort-Modus. Der Regler regelt die Vorlauft emperatur anhand der Au-
ßentemperatur und der gewählten Heiz-/Kühlkurve. Mit den Tasten (+) und (-) kann hierbei die Vorlauft emperatur
korrigiert, also parallel verschoben werden.
Betriebsart Automatik (empfohlen)
Automatischer Betrieb nach dem gewählten werks- oder benutzerdefi niertem Programm.
Die Anlage wird gemäß den gewählten Komfort-/Absenkzeiten geregelt. Die Vorlauft emperatur wird anhand der
Außentemperatur und der gewählten Heiz-/Kühlkurve geregelt.
Betriebsart Absenkung
Die Anlage befi ndet sich ständig im Absenkbetrieb. Der Regler regelt die Vorlauft emperatur anhand der Außentem-
peratur und der gewählten Heiz-/Kühlkurve abzüglich eines Diff erenzwerts für die Temperaturabsenkung (Werksein-
stellung: -10,0 K). Mit den Tasten (+) und (-) kann der Diff ernenzwert angepasst werden.
Betriebsart Abwesenheit/Urlaub
Zeitlich begrenzte Ausführung der Betriebsart Absenkung.
Die Dauer kann zwischen 1 – 24 Stunden und bis max. 44 Tage eingestellt werden. Nach Ablauf dieser Zeit schaltet
der Regler in die Betriebsart Automatik zurück.
Betriebsart Stop/Aus
Diese Betriebsart wird verwendet, wenn die Anlage und Pumpe abgeschaltet werden soll. Das Display zeigt für ca. 3
Sekunden die Soft ware-Version des Reglers und erlischt danach (leere Anzeige).
Umschaltung Heizen/Kühlen
Diesen Modus nutzen, um zwischen Heiz- und Kühlbetrieb umzuschalten.
In der Werkseinstellung (nur Heizbetrieb) steht die Umschaltung nicht zur Verfügung.
Uhrzeit und Wochentag einstellen
In diesem Menü erfolgt die Einstellung der Uhrzeit, sowie des aktuellen Wochentags.
Auf dem Display des Reglers kann links die aktuelle Vorlauft empe-
ratur und rechts die Außentemperatur abgelesen werden.
Am Regler kann der Betrieb der Flächen-Heizung/-Kühlung auf die
individuellen Erfordernisse eingestellt werden. Der Regler besitzt
eine 7-Tage-Programmierung mit neun Standardprogrammen sowie
vier frei defi nierbare Benutzerprogramme.
Mit dem Regler kann die Anlage ausschließlich im Heizbetrieb
(Werkseinstellung), im Kühlbetrieb oder im kombinierten Betrieb
Heizen/Kühlen geführt werden. Die Umschaltung Heizen/Kühlen
kann manuell oder über ein externes Umschaltsignal (z. B. einer
reversiblen Wärmepumpe) erfolgen.
