Montage

Sicherheitshinweise

Vor Beginn der Arbeiten den Netz stecker ziehen bzw. die
Anlage spannungsfrei schalten!
Der Anschluss und die Inbetriebnahme darf nur von
fachkundigem Personal und nach den örtlich geltenden
Vorschriften vorgenommen werden!
Montage
Die Regelstation ist zur direkten Montage an dem Roth Heizkreis-
verteiler konzipiert.
Sie kann sowohl linksseitig, als auch rechtsseitig montiert werden.
Hierzu ist nur ein Umdrehen der Exzenter-Verschraubung sowie
das Umstecken des Thermometers am Vorlaufrohr notwendig.
Auf richtigen Anschluss von Vorlauf und Rücklauf ist zu achten.
Des Weiteren muss bei der Montage darauf geachtet werden, dass
das Kabel von Pumpe und Temperaturbegrenzer sowie das Fühler-
Kapillarrohr nicht beschädigt, gespannt oder geknickt werden.

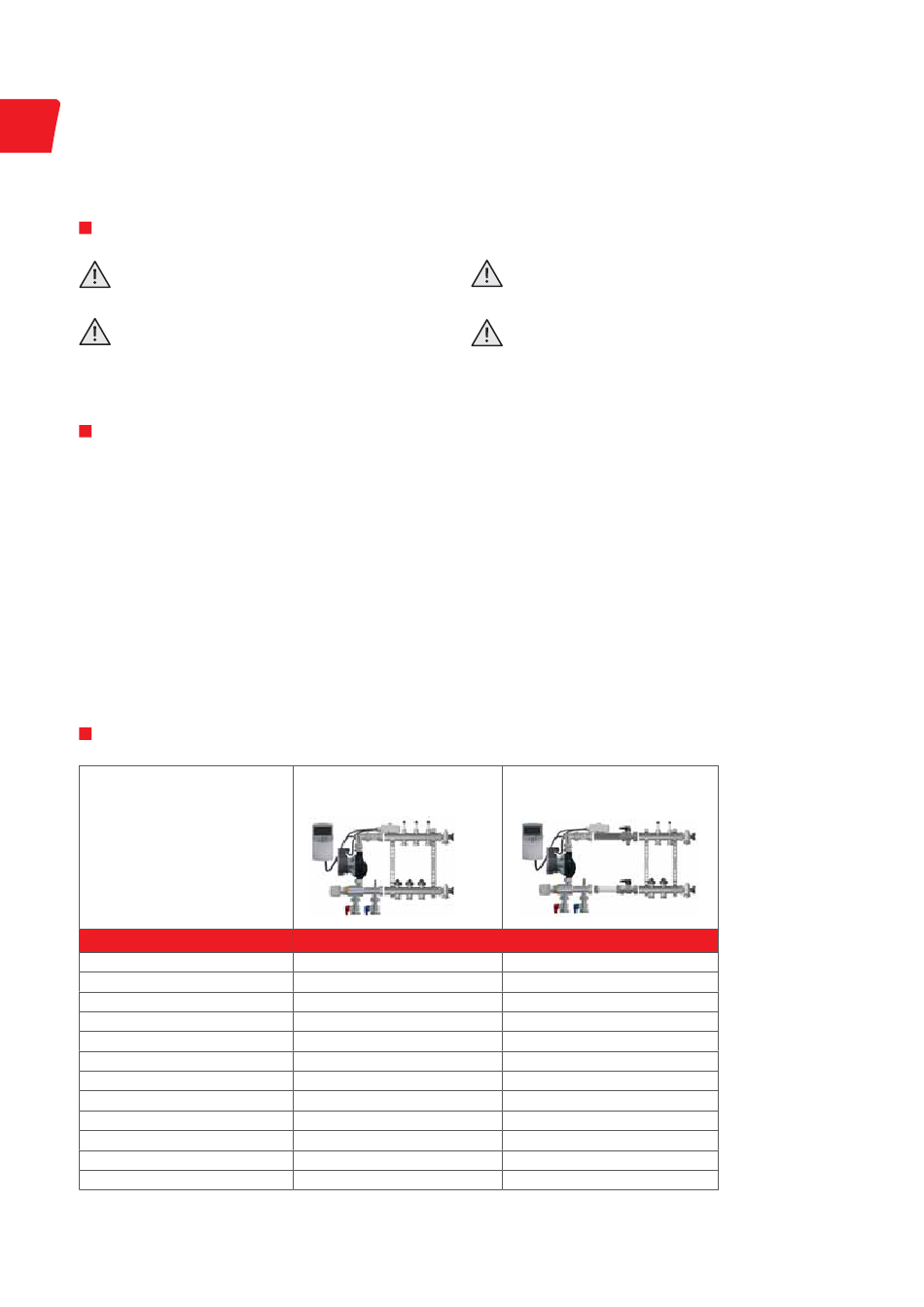

Verteilerschrankgröße in Abhängigkeit zur Bestückung und Anzahl der Heizkreise
Roth Verteilerschrankbreite*
HS: Roth Verteilerschrank mit Hutschiene
AP: Aufputz Verteilerschrank
UP: Unterputz Verteilerschrank
550/560 mm
590 mm (AP)
700 mm (HS)
750 mm (UP)
790 mm (AP)
900 mm (HS)
950 mm (UP)
990 mm (AP)
1100 mm (HS)
1150 mm (UP)
1190 mm (AP)
1300 mm (HS)
*Wichtig: Unterputzschränke müssen auf mindestens 120 mm Tiefe ausgezogen werden!
4
Vor der Erstinbetriebnahme müssen alle Verschraubungen kontrol-
liert und gegebenenfalls nachgezogen werden!
Drehmoment:
Montageschritte:
1. Regelstation mittels der 1" Muttern sowie den zugehörigen Dich-
tungen an den Roth Heizkreisverteiler montieren. Notwendiger
Platzbedarf, siehe Abmessungen und Tabelle zur Bestückung.
2. Temperaturbegrenzer auf dem VL-Rohr des Heizkreisverteilers
montieren.
3. Spannungsversorgung anschließen, siehe elektrischer Anschluss.
Regelstation
mit Heizkreisverteiler
maximale Anzahl Heizkreise (Größe HKV)
2
3
5
6
7
9
10
11
13
14
14
14
Die Regelstation ist nicht spritz- und tropfwassergeschützt
und muss daher an einem trockenen Ort montiert werden!
Warnung: Heißes Wasser, schwere Verbrühungen möglich!
Greifen Sie beim Entleeren nicht in das heiße Wasser.
Lassen Sie die Regelstation vor Wartungs- und Reparaturar-
beiten erst abkühlen. Montieren Sie an jede Zapfstelle einen
geeigneten Verbrühschutz, z.B. eine Sicherheitsarmatur.
¾" Verschraubungen 35 Nm,
1" Verschraubungen 55 Nm
Regelstation mit Heizkreisverteiler,
WMZ waagrecht und Adapterrohr für
WMZ waagrecht
–
–
–
2
3
5
6
7
9
10
11
13
