Elektrischer Anschluss; Hinweis/Option; Temperaturbegrenzer - Roth 3 Montage- Und Bedienungsanleitung

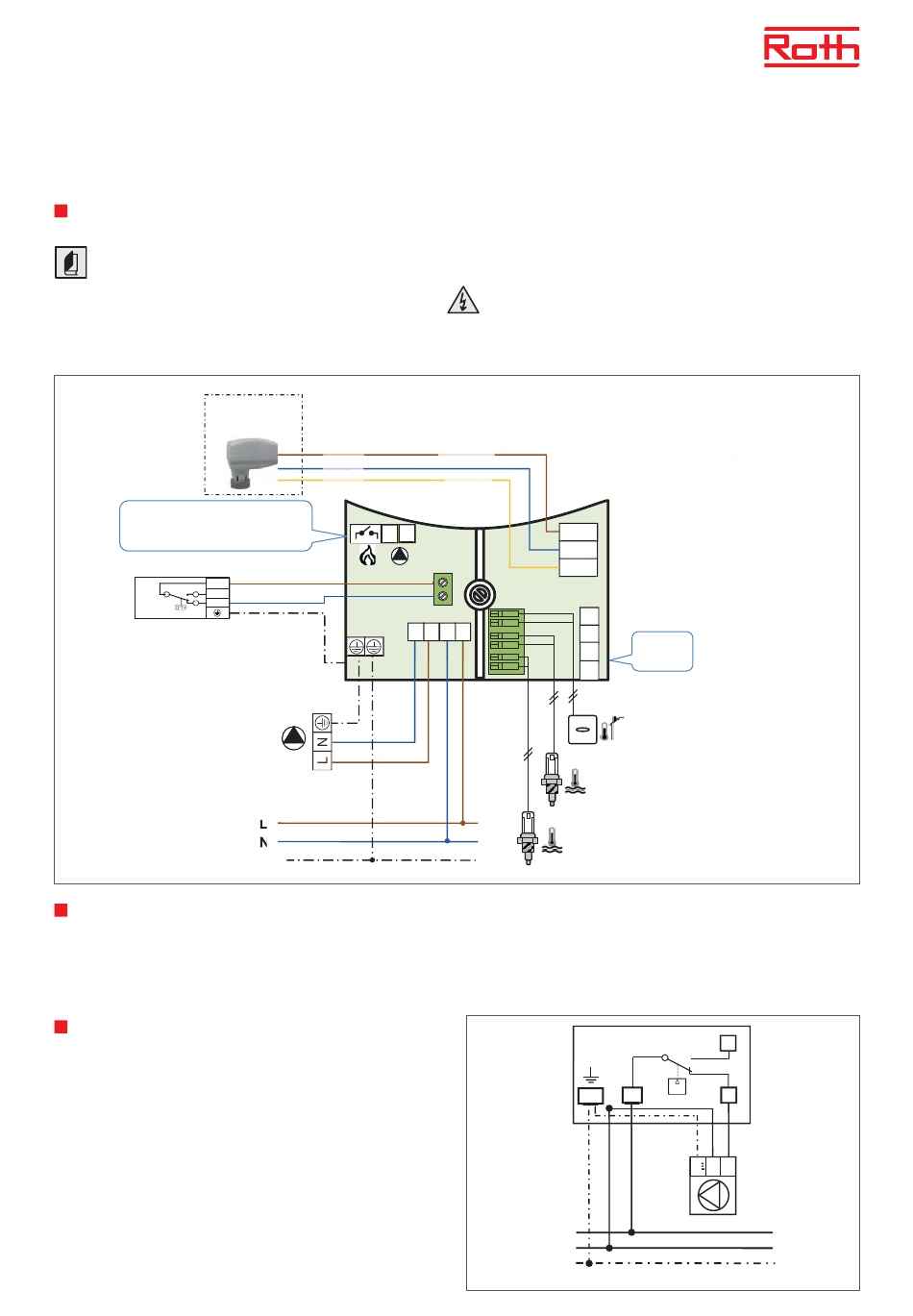

Elektrischer Anschluss

Elektrischer Anschluss
Separate Anleitung Regler beachten!
Die Pumpe, der Temperaturbegrenzer, der Stellmotor sowie Vor-
und Rücklauft emperaturfühler sind bereits werkseitig verkabelt.
Außentemperaturfühler montieren und mit 2-adrigem Kabel am
Regler anschließen.
Mischerantrieb
EMUJC-230
Optionale Ausgänge
- HEAT-Ausgang (Wärmeerzeuger)
- COLD- Ausgang oder Pumpe 2

Temperaturbegrenzer

c
2
1
Umwälzpumpe
Mischerkreis
230 VAC 50 Hz
Spannungsversorgung
230 VAC
50 Hz

Hinweis/Option

Für eine bedarfsgerechte Pumpensteuerung kann auf dem Thermo-
stateingang In1 der Pumpenausgang der separat erhältlichen Roth
Temperaturbegrenzer
Im Störfall schaltet der Temperaturbegrenzer die Umwälzpumpe
ab und vermeidet so eine Überhitzung der Fußbodenheizung.
Um ungewolltes Ansprechen zu vermeiden, ist die Temperatur am
Temperaturbegrenzer einige Grad über der gewünschten Vorlauf-
temperatur einzustellen. Die Werkseinstellung des Temperaturbe-
grenzers liegt bei einem praxisüblichen Wert von circa 55 °C.
Temperaturbegrenzer am Vorlauf des Heizkreisverteilers montieren.
braun
blau
orange
L N
CONTACT
N L
Pump
L
N
PE
Spannungsversorgung am Regler anschließen.
Anschlussleitung 3 x 1,5 mm
L = Phase 230 V (braun)
N = Null (blau)
PE = Schutzleiter (grün/gelb)
schließen
öffnen
Close
Com.
Open
Ther
2
N L
4
Power
In2
I
n1
Rücklauftemperatur Fühler
Vorlauftemperatur Fühler
Anschlussmodule Basicline oder die Roth Funkregelung Touchline
angeschlossen werden.
TB
WTC
PE
L
N
PE
230 VAC 50 Hz
2. .
Optionale
Eingänge
Fühler
Außentemperatur
bauseits anschließen
2
T°C
1
C
PE L
N
5
