3.4
Anschluss
3 Spannungsversorgung
4 USB
Voraussetzungen:
- KNX/EIB-Busverbindung
- Spannungsversorgung über Netzteil Art.-Nr.:
NT 2415 REG VDC
- Für Firmware-Updates, Support, IP-Kameras oder Bedienung
über mobile Endgeräte: Ethernetverbindung
• Spannungsversorgung (3) und KNX (6) anschließen. (Abb. 3)
• Optional LAN (5) anschließen.
i An den Busausgang keine anderen Produkte und Lasten
außerhalb des KNX-Standards anschließen. Die Buskom-
6
Montage und elektrischer Anschluss
3
4
5
6

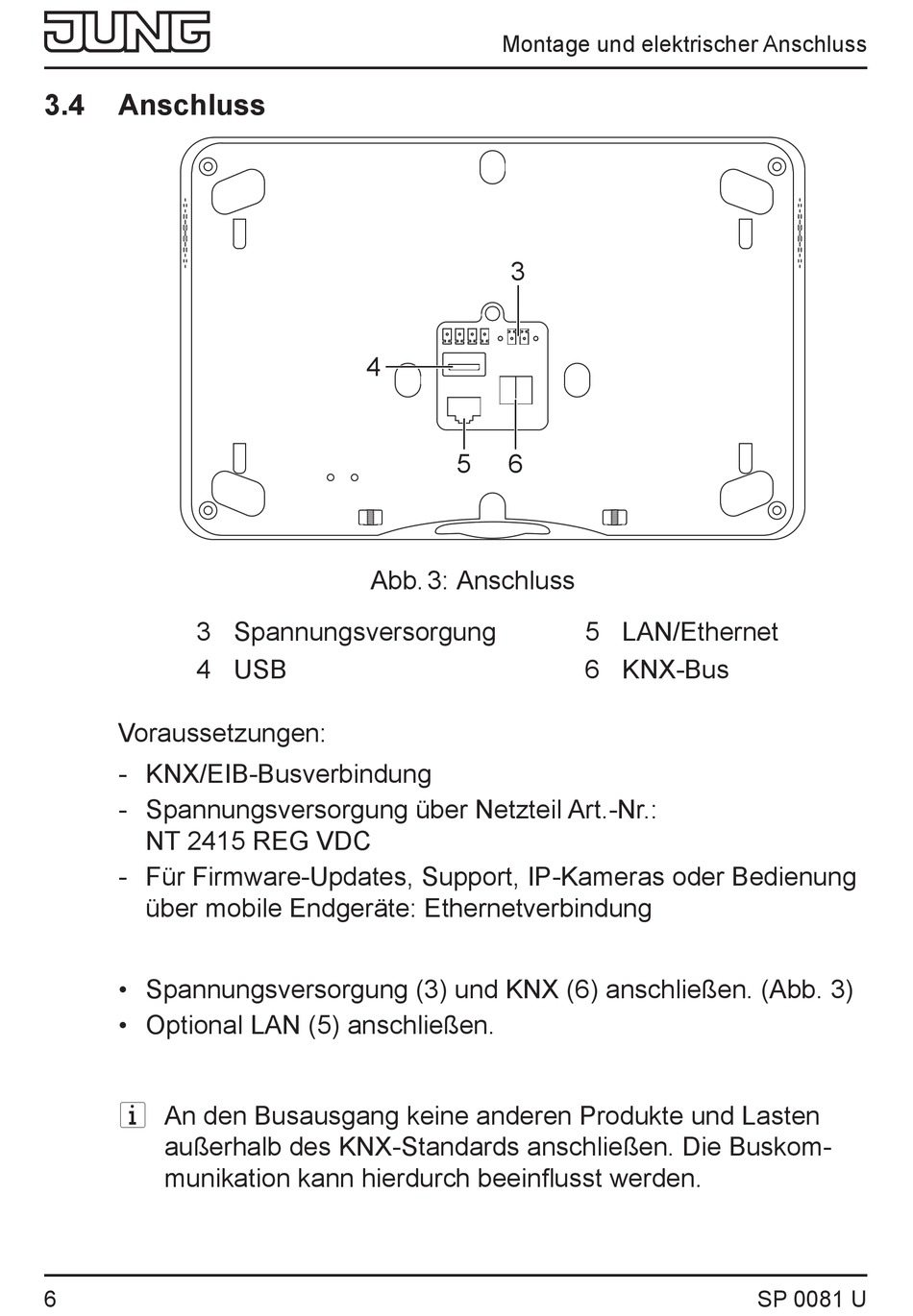

Abb. 3: Anschluss
5 LAN/Ethernet
6 KNX-Bus
SP 0081 U
