KNX Smart Panel 5.1
KNX Smart Panel 5.1
Art.-Nr. : SP 5.1 KNX
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät
liefern.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Rahmen
(2) Touch-Screen-Oberfläche
82590203
J:0082590203
(1)
(2)

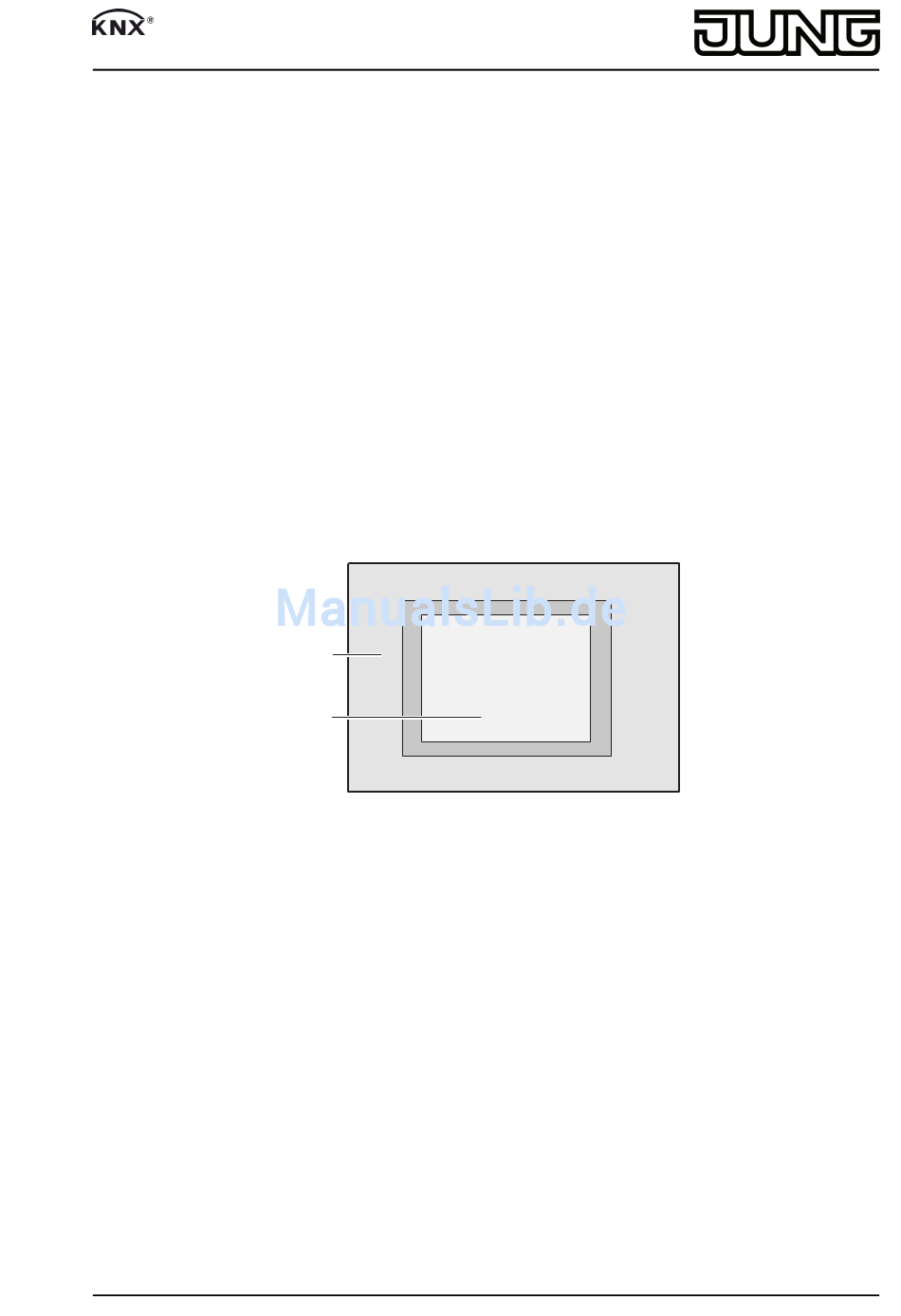

Bild 1: Frontansicht mit Rahmen
1/6
24.11.2014
