MONTAGEANLEITUNG
⚠
arnungs!
Es ist sehr zu empfehlen, dass ein Öhlins Händler
den Stoßdämpfer einbaut.
⚠
arnungs!
Achten Sie darauf, dass Ihr Motorrad einen sicheren
Stand hat und nicht kippen kann.
inneiss!
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am Motorrad
ausführen. Dort erfahren Sie mehr über spezifische
Vorgehensweisen und die technischen Daten Ihres
Motorrades.
inneiss!
1
Reinigen Sie das Fahrzeug sorgfältig vor der
Montage des Öhlins Stoßdämpfers.
1
Stellen Sie das Motorrad auf einen
Montageständer. Das Hinterrad sollte den Boden
dabei nur leicht berühren.
2
Bauen Sie den originalen Stoßdämpfer aus.
Gehen Sie dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
Bauen Sie die Seitenverkleidungen am
Rahmenheck ab, um zu der oberen
Stoßdämpferanbindung zu gelangen und die
Reservoir Halterung anzubringen.
3

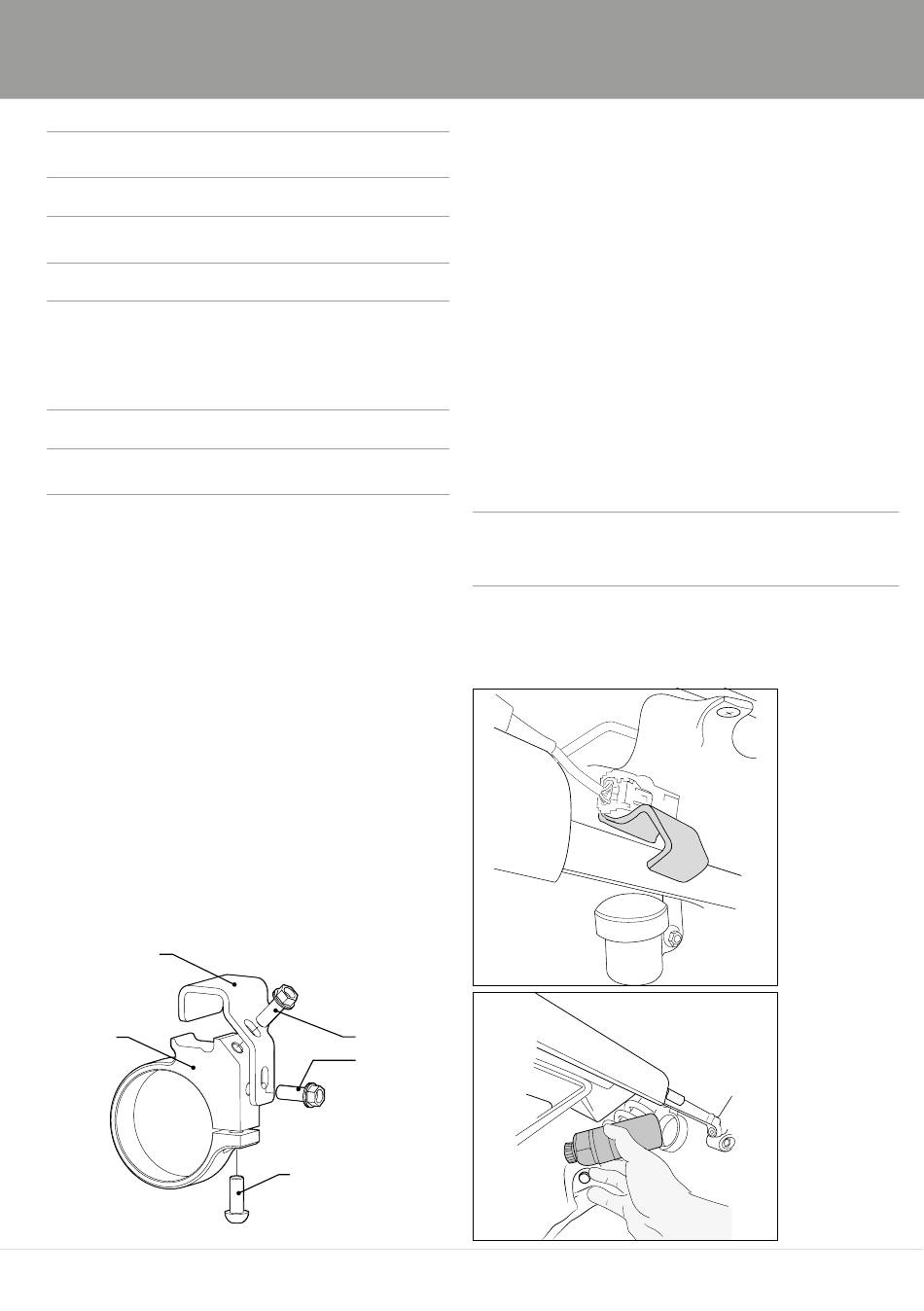

Platzieren Sie die Stahlhalterung Art. Nr. 01165-
24 am Oberrohr des Rahmenhecks, hinter dem
Bremsflüssigkeitsbehälter.
01165-24
03102-24
00432-07 [1]
00432-07 [2]
05404-13 [3]
2
4
Schrauben Sie die Reservoirhalterung mit den
Schrauben M6x16 Art. Nr. 00432-07 an die
Stahlhalterung. Beginnen Sie mit der oberen
Schraube (1) und montieren Sie dann die untere (2).
Ziehen Sie die Schrauben noch nicht fest.
5
Schieben Sie die Halterungsbaugruppe so weit wie
möglich nach vorne, um den Behälter leichter in die
Klemme einsetzen zu können.
6
Montieren Sie den Öhlins-Stoßdämpfer mit
dem Reservoir auf der rechten Seite des
Motorrades. Montieren Sie zuerst die Schraube
der Rahmenhalterung und dann die Schraube der
Schwingenhalterung.
inneiss!
1
Bevor Sie die Schrauben anziehen, lassen Sie das
Motorrad etwas ab, so dass der Stoßdämpfer leicht
gestaucht wird.
7
Montieren Sie den Behälter gemäß der Abbildung in
die Halterungsbaugruppe.
