Montage

Montage des DL20 IC / DL21 IC Systems

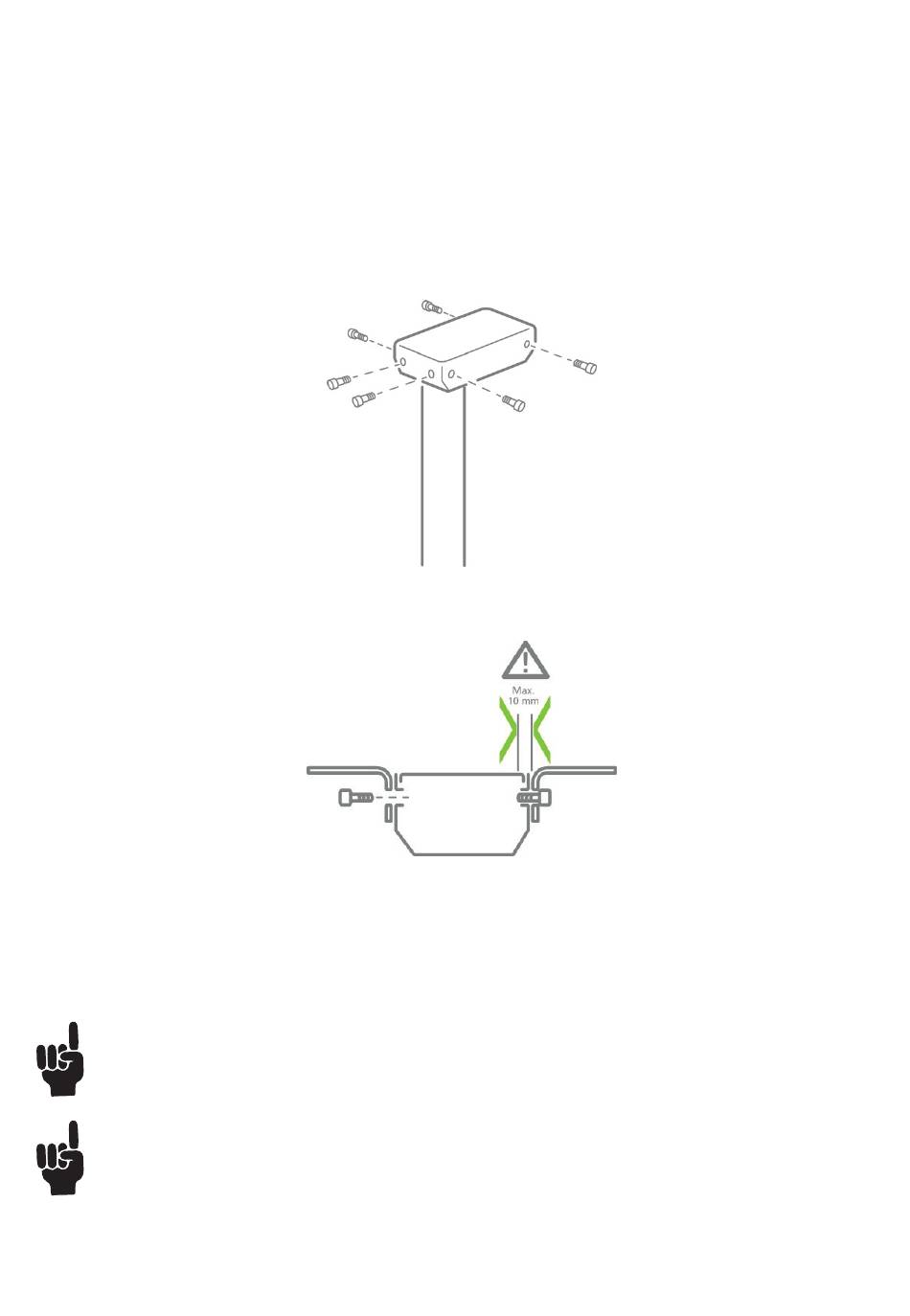

Das Motorgehäuse wird mit sechs M6-Gewindebohrungen zur Befestigung am Tischrahmen geliefert.
1. Montieren Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah-
men:
Qualität: Mindestens Güteklasse 8.8
Länge: Maximal 10 mm (plus die Dicke des Oberrahmens). Die Schraube darf nicht weiter als maximal 10 mm
in das Motorgehäuse gehen.
2. Ziehen Sie die Schrauben sorgfältig an (Drehmoment: max. 7,5 Nm).
Verwenden Sie immer sechs M6-Schrauben zur Befestigung des Motorgehäuses am Oberrahmen
Die Befestigungsschrauben dürfen nicht weiter als maximal 10 mm in das Motorgehäuse gehen
Eine ausreichende Stabilität des Tisches wird nur erreicht, wenn alle sechs M6-Schrauben zur Befestigung
des Motorgehäuses am Oberrahmen verwendet werden. Tests mit der Befestigung des Motorgehäuses
mit nur vier M6-Schrauben haben gezeigt, dass die Torsionsstabilität des Tisches damit nicht ausreichend
ist.
LINAK empfiehlt, das DL21 IC DESKLINE
Motorgehäuse nach oben montiert ist.
System in Druck-Anwendungen zu verwenden, bei denen das
®
