Installation
WARNUNG
Plastiktüten
Erstickungsgefahr
■ Halten Sie Plastiktüten von Babys und Kindern fern.
LINAK empfiehlt, das DESKLINE
Motorgehäuse zu verwenden.
Schrauben Sie die Säulen nicht am Boden fest, damit sie sich frei bewegen können. Dies könn-
te im Fehlerfall zu schweren Schäden an den Säulen führen.
Montage der Säule
Montage des Motorgehäuses
Das Motorgehäuse hat sechs M6-Gewindebohrungen für die Montage am Oberrahmen.
1� Montieren Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen
am Oberrahmen:
Qualität: Mindestfestigkeit 8.8
Länge: Max. 10 mm (plus Dicke des Oberrahmens). Die Schraube darf nicht weiter als max. 10
mm in das Motorgehäuse eingedreht werden.
2� Ziehen Sie die Schrauben fest an (Drehmoment: max. 7,5 Nm).

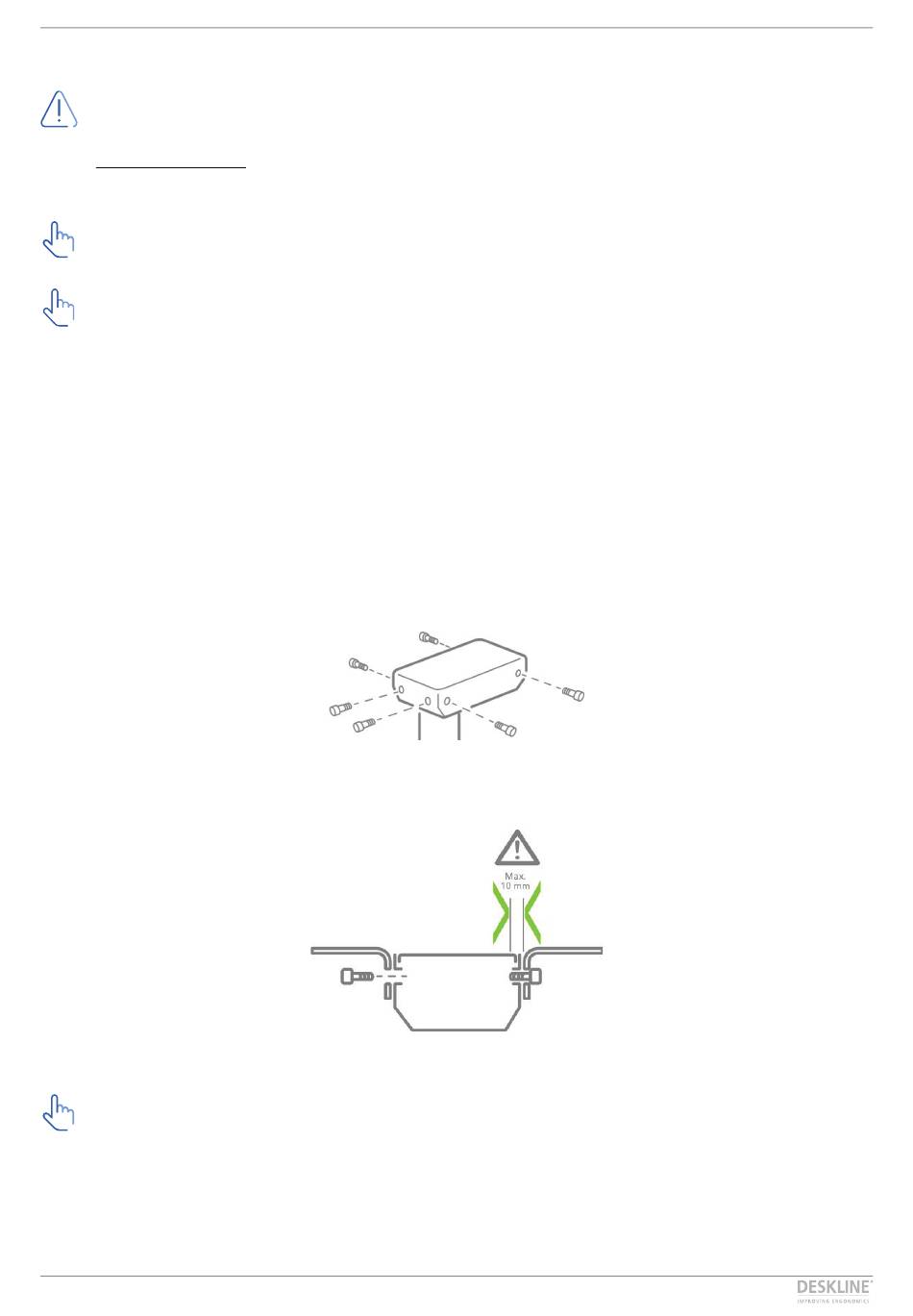

Abbildung 1 Verwenden Sie immer sechs M6-Schrauben, um das Motorgehäuse am Oberrahmen zu befestigen.
Abbildung 2 Die Befestigungsschrauben dürfen nicht weiter als max. 10 mm in das Motorgehäuse eingedreht werden
Eine ausreichende Stabilität des Tisches wird nur erreicht, wenn alle sechs M6-Schrauben zur
Befestigung des Motorgehäuses am Oberrahmen verwendet werden. Tests, bei denen das Mo-
torgehäuse nur mit vier M6-Schrauben befestigt wurde, haben gezeigt, dass die Torsionsstabili-
tät des Tisches unzureichend ist.
Alternativ können Sie den Kick & Click™ Oberrahmen verwenden und auf Schrauben verzichten, um
den Schreibtisch einfach zusammenzubauen. Weitere Informationen finden Sie auf der Kick & Click-
Produktwebsite.
System bei Druckanwendungen mit nach oben montiertem
®
DL20 IC und DL21 IC | 13
