Für Monteure und Hä ndler

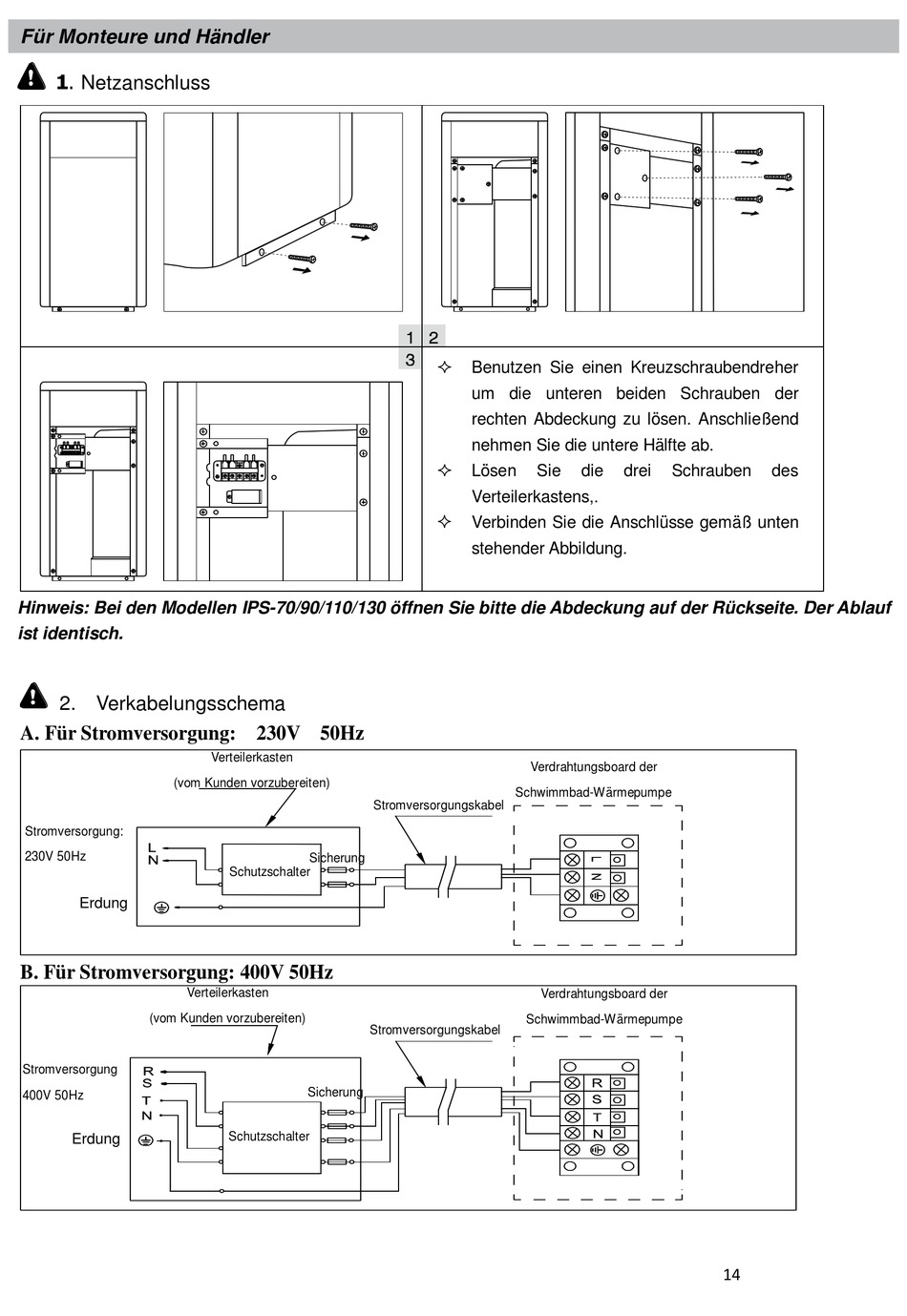

1. Netzanschluss
Hinweis: Bei den Modellen IPS-70/90/110/130 öffnen Sie bitte die Abdeckung auf der Rückseite. Der Ablauf
ist identisch.
2. Verkabelungsschema
A. Fü r Stromversorgung: 230V 50Hz
(vom Kunden vorzubereiten)
Stromversorgung:
230V 50Hz
Erdung
B. Fü r Stromversorgung: 400V 50Hz
Verteilerkasten
(vom Kunden vorzubereiten)
Stromversorgung
400V 50Hz
Erdung
Verteilerkasten
Stromversorgungskabel
Sicherung
Schutzschalter
Stromversorgungskabel
Sicherung
Schutzschalter
Benutzen Sie einen Kreuzschraubendreher
um die unteren beiden Schrauben der
rechten Abdeckung zu lö sen. Anschließend
nehmen Sie die untere Hä lfte ab.
Lö sen
Sie
die
Verteilerkastens,.
Verbinden Sie die Anschlü sse gemä ß unten
stehender Abbildung.
Verdrahtungsboard der
Schwimmbad-Wä rmepumpe
Verdrahtungsboard der
Schwimmbad-Wä rmepumpe
drei
Schrauben
des
