Für Monteure und Hä ndler

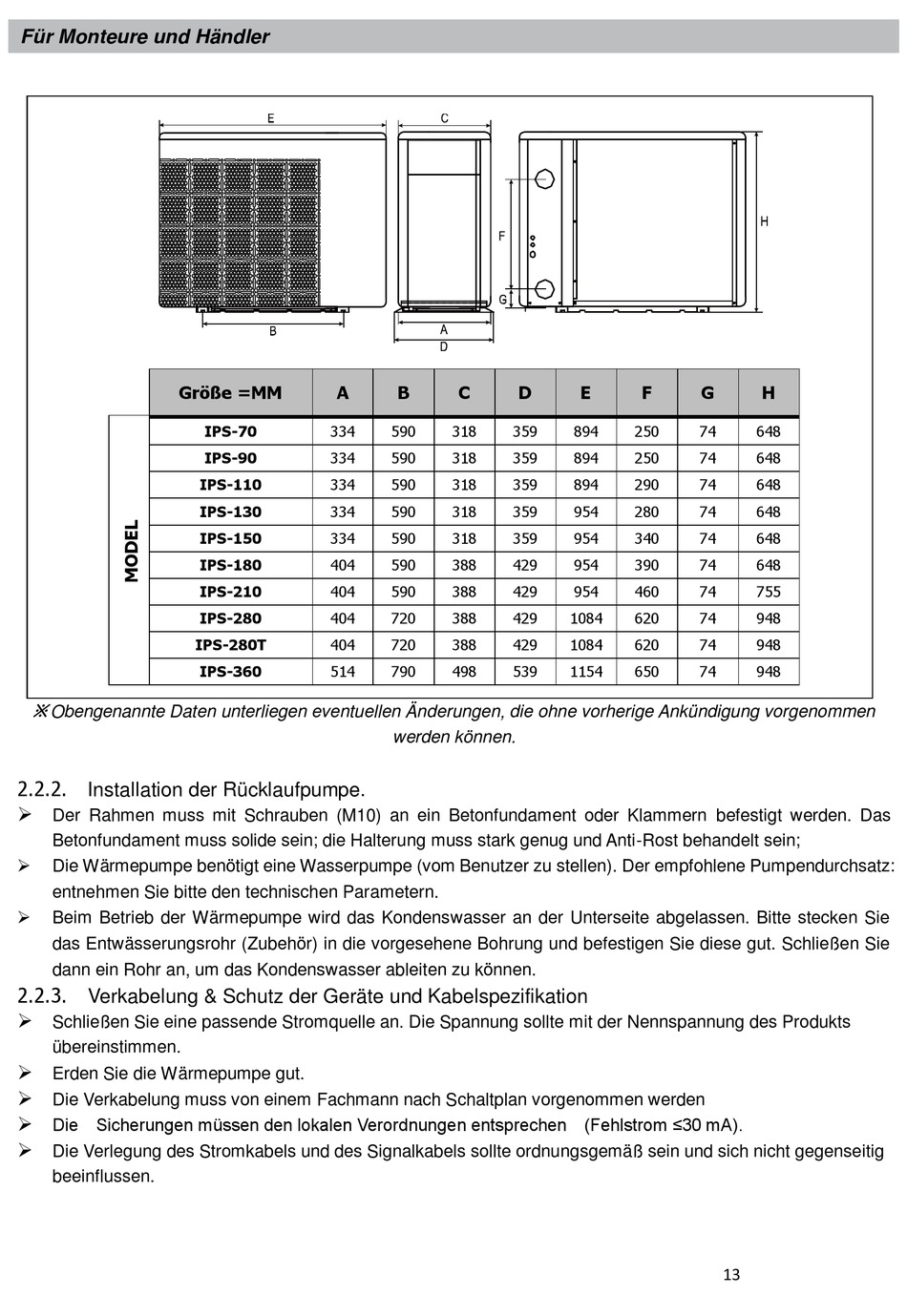

Grö ß e =MM
※
Obengenannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung vorgenommen
2.2.2. Installation der Rücklaufpumpe.

Der Rahmen muss mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden. Das
Betonfundament muss solide sein; die Halterung muss stark genug und Anti-Rost behandelt sein;

Die Wä rmepumpe benö tigt eine Wasserpumpe (vom Benutzer zu stellen). Der empfohlene Pumpendurchsatz:
entnehmen Sie bitte den technischen Parametern.

Beim Betrieb der Wä rmepumpe wird das Kondenswasser an der Unterseite abgelassen. Bitte stecken Sie
das Entwä sserungsrohr (Zubehö r) in die vorgesehene Bohrung und befestigen Sie diese gut. Schließen Sie
dann ein Rohr an, um das Kondenswasser ableiten zu kö nnen.
2.2.3. Verkabelung & Schutz der Geräte und Kabelspezifikation

Schließen Sie eine passende Stromquelle an. Die Spannung sollte mit der Nennspannung des Produkts
ü bereinstimmen.

Erden Sie die Wä rmepumpe gut.

Die Verkabelung muss von einem Fachmann nach Schaltplan vorgenommen werden

Die Sicherungen müssen den lokalen Verordnungen entsprechen (Fehlstrom ≤30 mA).

Die Verlegung des Stromkabels und des Signalkabels sollte ordnungsgemä ß sein und sich nicht gegenseitig
beeinflussen.
A
IPS-70 334
IPS-90 334
IPS-110 334
IPS-130 334
IPS-150 334
IPS-180 404
IPS-210 404
IPS-280 404
IPS-280T 404
IPS-360 514
B C D
590 318 359
590 318 359
590 318 359
590 318 359
590 318 359
590 388 429
590 388 429
720 388 429
720 388 429
790 498 539
werden kö nnen.
E F G
894 250 74
894 250 74
894 290 74
954 280 74
954 340 74
954 390 74
954 460 74
1084 620 74
1084 620 74
1154 650 74
13
H
648
648
648
648
648
648
755
948
948
948
