  • Seite 1 Hardware-Referenzhandbuch HP ProOne 600 G1 All-in-One...
  • Seite 2 Ländern. Die Marke Bluetooth ist Eigentum ihres Inhabers und wird von Hewlett-Packard Company unter Lizenz verwendet. Die Garantien für HP Produkte und Services werden ausschließlich in der zum Produkt bzw. Service gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche...

  • Seite 3: Info Zu Diesem Handbuch

    Info zu diesem Handbuch In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Verletzungen oder zum Tod führen kann. ACHTUNG: Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Geräteschäden oder Datenverlust führen kann.
  • Seite 4 Info zu diesem Handbuch...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktfunktionen ............................1 Übersicht .............................. 1 Komponenten an der Vorderseite ......................2 Seitliche Komponenten ........................3 Komponenten auf der Rückseite ......................4 Tastaturfunktionen ..........................5 Aufstellen des Computers ........................5 Einstellung des höhenverstellbaren/neigbaren Ständers (optional) ........6 Einstellung des dreh- und neigbaren Ständers (optional) ............ 7 2 Hardware-Instandsetzung und Aufrüstung ....................
  • Seite 6 Bestücken von SODIMM-Steckplätzen ................26 Installieren von SODIMMs ....................27 Austauschen der Batterie ........................29 Austauschen von Laufwerken ......................33 Austausch eines Festplattenlaufwerks ................33 Ausbauen eines Festplattenlaufwerks .............. 33 Entfernen eines 3,5-Zoll-Festplattenlaufwerks ......... 33 Entfernen eines 2,5-Zoll-Festplattenlaufwerks ......... 35 Installation eines Festplattenlaufwerks .............

  • Seite 7: Produktfunktionen

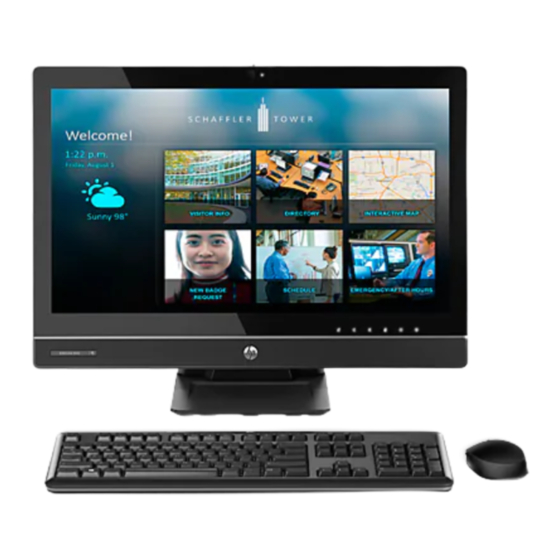

    Produktfunktionen Übersicht Abbildung 1-1 HP ProOne 600 G1 All-in-One Der HP ProOne 600 G1 All-in-One bietet die folgenden Funktionen: ● Integrierter All-in-One Formfaktor ● Full HD IPS, LCD-Display (1920 x 1080) mit LED-Hintergrundbeleuchtung ◦ 54,6 cm- (21,5 Zoll) -Diagonale ●...

  • Seite 8: Komponenten An Der Vorderseite

    ● Optionale MXM-Grafikkarte ● DP-Audio, DP zu VGA/DVI/HDMI Dongle-Support ● Integriertes Gigabit Ethernet (Intel i217LM GbE LOM) ● Kabellose Konnektivität (optional): ◦ Intel Advanced-N 6205 WLAN 802.11 a/b/g/n ◦ WLAN und Bluetooth Kombinationskarte, 802.11 a/b/g/n Bluetooth ® ● Optionale integrierte Full HD-Webcam und duales Mikrofon-Array ●...

  • Seite 9: Seitliche Komponenten

    Symbol auf oder wird dementsprechend dunkler. Man kann das Mikrofon nicht aus einer Softwareanwendung aus stumm schalten oder reaktivieren. Seitliche Komponenten Abbildung 1-3 Seitliche Komponenten Tabelle 1-2 Seitliche Komponenten Komponente Komponente Aktivität-LED des Festplattenlaufwerks Headset/Line-Out-Anschluss HP 6-in-1 Medienkartenleser (optional) Optisches Laufwerk mit Tray-Load Seitliche Komponenten...

  • Seite 10: Komponenten Auf Der Rückseite

    Tabelle 1-2 Seitliche Komponenten (Fortsetzung) Komponente Komponente USB 3.0 Anschluss mit Schnellladung Auswurftaste des optischen Laufwerks USB 3.0 Anschluss Aktivität-LED des optischen Laufwerks Stecker für Mikrofoneingang Netztaste Komponenten auf der Rückseite Abbildung 1-4 Komponenten auf der Rückseite Tabelle 1-3 Komponenten auf der Rückseite Komponente Komponente Zugangsabdeckung...

  • Seite 11: Tastaturfunktionen

    Dieser Computer kann ohne Ständer, mit einem höhenverstellbaren Ständer oder mit einem dreh- und neigbaren Ständer geliefert werden. Der Computer kann entweder waagrecht mit dem HP-Logo unten am Rahmen oder senkrecht mit dem HP-Logo auf der rechten Seite aufgestellt werden. Abbildung 1-6 Unterstützte und nicht unterstützte Aufstellung...

  • Seite 12: Einstellung Des Höhenverstellbaren/Neigbaren Ständers (Optional)

    Einstellung des höhenverstellbaren/neigbaren Ständers (optional) Mit diesem Ständer haben Sie die folgenden Möglichkeiten: ● Höhenverstellung des Computers um 110 mm (4,3 Zoll) ● Drehen des Computers von der Waagrechten in die Senkrechte ● Rückwärtsneigung des Computers bis zu +60 Grad ●...

  • Seite 13: Einstellung Des Dreh- Und Neigbaren Ständers (Optional)

    Einstellung des dreh- und neigbaren Ständers (optional) Mit diesem Ständer können Sie den Computer bis zu -5° vorwärts oder bis zu +30° rückwärts neigen, um ihn auf eine komfortable Augenhöhe einzustellen. Abbildung 1-9 Einstellen des Neigungswinkels Der dreh- und neigbare Ständer hat ein Drehsystem an der Unterseite, das es Ihnen ermöglicht, den Computer für den besten Ansichtswinkel bis zu 360 Grad nach links oder rechts zu drehen.

  • Seite 14: Hardware-Instandsetzung Und Aufrüstung

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Wenn LCD-Monitore in ungeeigneter Weise auf Anrichten, Bücherschränken, Regalen, Schreibtischen, Lautsprechern, Truhen oder Wagen plaziert werden, können sie umfallen und...

  • Seite 15: Zusätzliche Informationen

    Zusätzliche Informationen Weitere Informationen zum Entfernen und Ersetzen von Hardwarekomponenten, zur Einstellungshilfe des Computers und zur Fehlerbehebung finden Sie im Maintenance and Service Guide (nur in Englisch) für Ihr Computermodell unter http://www.hp.com. Anschließen und Trennen der Stromversorgung Anschließen der Stromversorgung Falls die Abdeckung des hinteren Anschlusses angebracht wurde, entfernen Sie die Abdeckung.

  • Seite 16: Trennen Der Stromversorgung

    Falls der Computer mit dem dreh- und neigbaren Ständer ausgerüstet ist, bringen Sie die Abdeckung der Kabelführung an: Positionieren Sie die Kabelführungsabdeckung unterhalb der Kabel, und richten Sie die Haken der Abdeckung mit den Schlitzen am Ständer aus. Führen Sie die Haken der Abdeckung in den Ständer ein und schieben Sie die Abdeckung zur Befestigung nach unten.

  • Seite 17: Entfernen Der Abdeckung Des Hinteren Anschlusses

    Legen Sie die Abdeckung auf den Computer (1), und richten Sie den Schlitz für das Kabelschloss so aus, dass er sich etwa 12 mm (0,5 Zoll) unter dem Schlitz für das Kabelschloss am Computer befindet. Schieben Sie die Abdeckung nach oben in ihre Position. Abbildung 2-3 Anbringen der Abdeckung des hinteren Anschlusses Entfernen der Abdeckung des hinteren Anschlusses...

  • Seite 18: Anbringen Einer Sicherheitsschraube Für Die Zugangsabdeckung

    Kabelende am Kabelschloss-Steckplatz am Computer. Sichern Sie das Kabelschloss mit dem Schlüssel. Abbildung 2-5 Anbringen eines Sicherungskabels Anbringen einer Sicherheitsschraube für die Zugangsabdeckung Sie können dem unbefugten Zugang zu den internen Komponenten vorbeugen, indem Sie die Zugangsabdeckung sichern. Schrauben Sie eine T15 Tamper-Resistant Torx-Schraube durch die linke Verriegelung der Zugangsabdeckung ein, um die Entfernung der Abdeckung zu verhindern.

  • Seite 19: Entfernen Der Batterien Aus Der Optionalen Kabellosen Tastatur Oder Maus

    HINWEIS: Um eine längere Lebensdauer und eine bessere Leistung der Mausbatterie zu gewährleisten, empfiehlt es sich, keine dunklen oder Hochglanzunterlagen für Ihre Maus zu verwenden. Außerdem sollten Sie die Maus ausschalten, wenn sie nicht in Verwendung ist. So synchronisieren Sie die kabellose Tastatur und Maus: Stellen Sie sicher, dass sich Tastatur und Maus vom Computer max.

  • Seite 20: Anbringen Des Computers An Eine Montagevorrichtung

    Abbildung 2-8 Entfernen der Batterien aus der kabellosen Tastatur Um die Batterien aus der Funkmaus zu entfernen, nehmen die Batteriefachklappe auf der Mausunterseite ab (1) und heben Sie die Batterien aus dem Batteriefach (2) heraus. Abbildung 2-9 Entfernen der Batterien aus der kabellosen Maus Anbringen des Computers an eine Montagevorrichtung Sie können den Computer vom Ständer abnehmen, um ihn an die Wand, an einen Schwenkarm oder an eine andere Montagevorrichtung anzubringen.

  • Seite 21: Installation Und Entfernung Des Ständers

    Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Installation und Entfernung des Ständers...

  • Seite 22: Entfernen Des Höhenverstellbaren/Neigbaren Ständers

    Setzen Sie die Haken an der Spitze des Ständers in die zwei großen Löcher an der Spitze der unteren Abdeckung ein und lassen Sie den Stand an den Computer herab. Abbildung 2-11 Anbringen des Ständers Ziehen Sie die vier Halteschrauben fest, um den Ständer am Gehäuse zu befestigen. Abbildung 2-12 Sichern des Ständers Entfernen des höhenverstellbaren/neigbaren Ständers...
  • Seite 23 Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. VORSICHT! Bevor Sie den Computer für Wartungsarbeiten flach hinlegen, fassen Sie zuerst...
  • Seite 24 Schieben Sie die Basis des Ständers nach unten (1) und lösen Sie die Halteschrauben, die den Ständer am Gerät fixieren (2). Abbildung 2-14 Lösen des Ständers Ziehen Sie den Ständer nach oben und weg vom Computer. Abbildung 2-15 Entfernen des Ständers Kapitel 2 Hardware-Instandsetzung und Aufrüstung...

  • Seite 25: Installation Und Entfernung Des Dreh- Und Neigbaren Ständers (Optional)

    Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Drücken Sie die Entriegelungstaste (1) an der Unterseite des Ständers und nehmen Sie die Rückseite des Ständers ab (2).

  • Seite 26: Entfernung Des Dreh- Und Neigbaren Ständers

    Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Kapitel 2 Hardware-Instandsetzung und Aufrüstung...
  • Seite 27 Drücken Sie die Entriegelungstaste (1) an der Unterseite des Ständers und nehmen Sie die Rückseite des Ständers (2) vom Computer ab. Abbildung 2-19 Entfernen der rückseitigen Blende des Ständers Schieben Sie die Basis des Ständers nach unten (1) und lösen Sie die Halteschrauben, die den Ständer am Gerät fixieren (2).

  • Seite 28: Anschließen Eines Zweiten Displays

    Wenn Sie ein zweites Display hinzufügen, das einen DisplayPort-Anschluss hat, dann ist kein DisplayPort Video-Adapter nötig. Wenn Sie ein zweites Display hinzufügen, das keinen DisplayPort- Anschluss hat, können Sie einen DisplayPort Video-Adapter von HP für Ihre Konfiguration erwerben. DisplayPort Adapter und Videokabel müssen separat gekauft werden. HP bietet folgende Adapter: ●...
  • Seite 29 Falls Ihr zweites Display einen DisplayPort-Anschluss hat, schließen Sie ein DisplayPort-Kabel direkt zwischen dem DisplayPort-Anschluss an der Rückseite des Computers und dem DisplayPort-Anschluss am zweiten Display. Abbildung 2-22 Anschließen des DisplayPort-Kabels Abbildung 2-23 Anschließen eines zweiten Displays Anschließen eines zweiten Displays...

  • Seite 30: Lage Der Internen Komponenten

    Falls Ihr zweites Display keinen DisplayPort-Anschluss hat, verbinden Sie den DisplayPort Video-Adapter mit dem DisplayPort-Anschluss des Computers. Dann schließen Sie ein Kabel (VGA, DVI oder HDMI, je nach Ihrer Anwendung) zwischen dem Adapter und einem zweiten Display. HINWEIS: Wenn ein DisplayPort-Adapter verwendet wird, kann die Abdeckung des hinteren Anschlusses nur dann angebracht werden, wenn ein DisplayPort-Verlängerungskabel in Verbindung mit dem Adapter verwendet wird.

  • Seite 31: Entfernen Und Installieren Von Speicher

    ● Festplattenlaufwerk, Solid-State-Laufwerk oder selbstverschlüsselndes Laufwerk ● Optisches Laufwerk Abbildung 2-25 Lage der internen Komponenten Komponente Komponente Optisches Laufwerk Speicher Festplattenlaufwerk Batterie Entfernen und Installieren von Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Dabei handelt es sich um SO-DIMM-Module (Small Outline Dual Inline Memory Module).

  • Seite 32: Bestücken Von Sodimm-Steckplätzen

    HINWEIS: Das System wird nicht angemessen funktionieren, wenn Sie einen nicht-unterstützten SODIMM-Speicher installieren. HP bietet Upgrade-Speicher für diesen Computer und rät dem Kunden ihn zu kaufen, um Kompatibilitätsprobleme mit nicht-unterstütztem Speicher von Drittherstellern zu vermeiden. Bestücken von SODIMM-Steckplätzen Je nach Installation der SODIMM-Speichermodule arbeitet das System automatisch im Single Channel Mode, im Dual Channel Asymmetric Mode oder im Flex Mode.

  • Seite 33: Installieren Von Sodimms

    Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Schieben Sie die Verriegelungen der Zugangsabdeckung zu den Rändern des Geräts, dann schieben Sie die Zugangsabdeckung zur Oberseite des Computers, bis sie vom Gerät...
  • Seite 34 Um ein Speichermodul zu entfernen, drücken Sie die zwei Verriegelungen an jeder Seite des SODIMMs nach außen (1) und ziehen Sie dann den SODIMM aus dem Steckplatz (2). Abbildung 2-27 Entfernen eines Speichermoduls Um ein Speichermodul einzusetzen, schieben Sie den SODIMM im ca. 30°-Winkel in den Steckplatz ein (1).

  • Seite 35: Austauschen Der Batterie

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann zu Schäden an den elektronischen Komponenten des Computers sowie dem Zubehör führen.
  • Seite 36 Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Kapitel 2 Hardware-Instandsetzung und Aufrüstung...
  • Seite 37 Schieben Sie die Verriegelungen der Zugangsabdeckung zu den Rändern des Gehäuses, dann schieben Sie die Zugangsabdeckung zur Oberseite des Computers, bis sie vom Gehäuse weggleitet. Abbildung 2-30 Entfernen der Zugangsabdeckung Jetzt sieht man die Batterie an der unteren rechten Seite des Ventilators. Abbildung 2-31 Lage der Batterie Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie...
  • Seite 38 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung 2-32 Entfernen und Austauschen einer Knopfzelle Um die Zugangsabdeckung zurückzusetzen, bringen Sie die Abdeckung an die Rückseite des Computers etwas über den Ständer an und schieben Sie sie nach unten in ihre Position.

  • Seite 39: Austauschen Von Laufwerken

    Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Austauschen von Laufwerken...
  • Seite 40 Schieben Sie die Verriegelungen der Zugangsabdeckung zu den Rändern des Gehäuses, dann schieben Sie die Zugangsabdeckung zur Oberseite des Computers, bis sie vom Gehäuse weggleitet. Abbildung 2-34 Entfernen der Zugangsabdeckung Ziehen Sie die Lasche neben der Unterseite des Laufwerksrahmens vom Rahmen weg, um ihn zu lösen, dann schieben Sie den Rahmen zum Rand des Gehäuses und nehmen Sie ihn heraus.

  • Seite 41: Entfernen Eines 2,5-Zoll-Festplattenlaufwerks

    Heben Sie die Lasche an einer Seite des Festplattenlaufwerksrahmens an und ziehen Sie das Festplattenlaufwerk aus dem Rahmen heraus. Abbildung 2-36 Entfernen der 3,5-Zoll-Festplattenlaufwerke aus dem Montagerahmen Entfernen Sie die vier Montageschrauben von der 3,5-Zoll-Festplatte. Bewahren Sie die Schrauben zusammen mit den blauen Gummidichtringen auf. Sie werden bei der Montage eines Ersatzlaufwerks benötigt.
  • Seite 42 Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Schieben Sie die Verriegelungen der Zugangsabdeckung zu den Rändern des Gehäuses, dann schieben Sie die Zugangsabdeckung zur Oberseite des Computers, bis sie vom Gehäuse...

  • Seite 43: Installation Eines Festplattenlaufwerks

    Schieben Sie den Laufwerksadapter mit der oder den 2,5-Zoll-Laufwerken aus dem Laufwerksrahmen heraus. Abbildung 2-40 Ausbauen eines 2,5-Zoll-Laufwerks aus einem Laufwerksrahmen Entfernen Sie die vier Montageschrauben vom 2,5-Zoll-Laufwerksadapter. Bewahren Sie die Schrauben zusammen mit den blauen Gummidichtringen auf. Sie werden bei der Montage eines Ersatzlaufwerks benötigt.

  • Seite 44: Installation Eines 3,5-Zoll-Festplattenlaufwerks

    Installation eines 3,5-Zoll-Festplattenlaufwerks Schrauben Sie die vier Montageschrauben in die 3,5-Zoll-Festplatte ein. Behalten Sie unbedingt die blauen Gummitüllen hinter jeder Schraube. Abbildung 2-42 Anbringen der Montageschrauben Richten Sie den 3,5-Zoll-Festplattenlaufwerksanschluss zur Mitte des Gehäuses aus, setzen Sie den Festplattenlaufwerksrahmen ins Gehäuse ein und schieben ihn Richtung Mitte, bis er einrastet.

  • Seite 45: Installation Eines 2,5-Zoll-Festplattenlaufwerks

    Richten Sie den 3,5-Zoll-Festplattenlaufwerksanschluss zur Mitte des Gehäuses aus, setzen Sie den Festplattenlaufwerksrahmen ins Gehäuse ein und schieben ihn Richtung Mitte, bis er einrastet. Abbildung 2-44 Installation des Montagerahmens des 3,5-Zoll-Festplattenlaufwerks Um die Zugangsabdeckung zurückzulegen, bringen Sie die Abdeckung an die Rückseite des Computers etwas über den Ständer an und schieben Sie sie nach unten in ihre Position.
  • Seite 46 Schrauben Sie die vier Montageschrauben mit Unterlegscheiben in die Seiten des 2,5-Zoll- Laufwerksadapters ein. Abbildung 2-46 Sichern der vier Montageschrauben am 2,5-Zoll-Laufwerksadapter Kapitel 2 Hardware-Instandsetzung und Aufrüstung...
  • Seite 47 Schieben Sie den Laufwerksadapter mit der oder den 2,5-Zoll-Laufwerken in den Laufwerksrahmen. Abbildung 2-47 Einbauen eines 2,5-Zoll-Laufwerks in einen Laufwerksrahmen Austauschen von Laufwerken...
  • Seite 48 Positionieren Sie den Laufwerksrahmen so oberhalb der endgültigen Einbauposition, dass die Anschlüsse zur Mitte des Gehäuses zeigen. Falls der Laufwerksrahmen ein zweites (oberes) Laufwerk enthält, verbinden Sie das SATA-Kabel auf der rechten Seite des Laufwerksrahmens mit dem zweiten Laufwerk. Abbildung 2-48 Anschließen des zweiten 2,5-Zoll-Laufwerks Platzieren Sie den Laufwerksrahmen im Gehäuse und schieben Sie ihn in Richtung Mitte, bis er einrastet.

  • Seite 49: Auswechseln Des Optischen Laufwerks

    Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um die Blende und den Bildschirm vor dem Verkratzen oder anderen Schäden zu schützen, empfiehlt HP als Unterlage eine Decke, ein Handtuch oder ein anderes weiches Tuch. Austauschen von Laufwerken...
  • Seite 50 Schieben Sie die Verriegelungen der Zugangsabdeckung zu den Rändern des Gehäuses, dann schieben Sie die Zugangsabdeckung zur Oberseite des Computers, bis sie vom Gehäuse weggleitet. Abbildung 2-51 Entfernen der Zugangsabdeckung Heben Sie die Lasche an der Rückseite des optischen Laufwerksgehäuses, um das Laufwerk freizugeben.
  • Seite 51 Lösen Sie die zwei Schrauben, die die Halterung des optischen Laufwerks an das Laufwerk befestigen. Abbildung 2-53 Entfernen der Halterung des optischen Laufwerks Befestigen Sie die Halterung des optischen Laufwerks an das neue Laufwerk mit den zwei Schrauben. Abbildung 2-54 Anbringen der Halterung des optischen Laufwerks Austauschen von Laufwerken...
  • Seite 52 Bringen Sie das neue optische Laufwerk in eine Linie mit der Öffnung an der Seite des Computers. Drücken Sie das Laufwerk fest ein, bis es einrastet. HINWEIS: Das optische Laufwerk kann nur auf eine Art installiert werden. Abbildung 2-55 Installieren des optischen Laufwerks Um die Zugangsabdeckung zurückzulegen, bringen Sie die Abdeckung an die Rückseite des Computers etwas über den Ständer an und schieben Sie sie nach unten in ihre Position.

  • Seite 53: Anhang A Elektrostatische Entladung

    Sollten Sie über keine der vorgeschlagenen Erdungsvorrichtungen verfügen, lassen Sie die Komponente von einem HP Partner installieren. HINWEIS: Weitere Informationen zu statischer Elektrizität und Unterstützung bei der Installation des Produkts erhalten Sie von einem HP Vertriebspartner oder Servicepartner. Vermeiden von Beschädigungen durch elektrostatische Entladung...

  • Seite 54: Anhang B Hinweise Zu Betrieb, Pflege Und Versand Des Computers

    Hinweise zu Betrieb, Pflege und Versand des Computers Hinweise zu Betrieb und Pflege des Computers Beachten Sie die folgenden Hinweise zur ordnungsgemäßen Einrichtung und Pflege des Computers: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ●...

  • Seite 55: Vorsichtsmaßnahmen Für Optische Laufwerke

    Temperaturen, mechanischen Vibrationen oder direktem Sonnenlicht ausgesetzt ist. ACHTUNG: Sollten Gegenstände oder Flüssigkeit in das Laufwerk gelangen, trennen Sie den Computer sofort von der Stromquelle, und lassen Sie ihn von einem HP Servicepartner überprüfen. Versandvorbereitungen Beachten Sie folgende Hinweise zum Versenden des Computers: Erstellen Sie Sicherungskopien der Festplattenlaufwerksdateien auf optische Speichermedien oder externe USB-Laufwerke.

  • Seite 56: Index

    Index 3,5-Zoll 33 Komponenten auf der Rückseite Abdeckung des hinteren 3,5-Zoll, einbauen 38 Anschlusses 3,5-Zoll, entfernen 33 anbringen 10 Austauschen 33 Laufwerk entfernen 11 Selbstverschlüsselung 33 2,5-Zoll, einbauen 39 anbringen Solid State 33 2,5-Zoll, entfernen 35 Sicherheitsschraube für die Typen 33 3,5-Zoll, einbauen 38 Zugangsabdeckung 12 Funktionen...
  • Seite 57 Ständer dreh- und neigbarer Ständer, entfernen 20 dreh- und neigbarer Ständer, installieren 19 höhenverstellbarer/neigbarer Ständer, entfernen 16 höhenverstellbarer/neigbarer Ständer, Installation 15 Strom anschließen 9 trennen 10 Synchronisierung der kabellosen Tastatur und Maus 12 Tastatur Drahtlos Synchronisieren 12 Entfernen der Batterien 13 Funktionen 5 Technische Daten, Speicher 25 Versandvorbereitungen 49...
