iMC-S8 - Betriebsanleitung

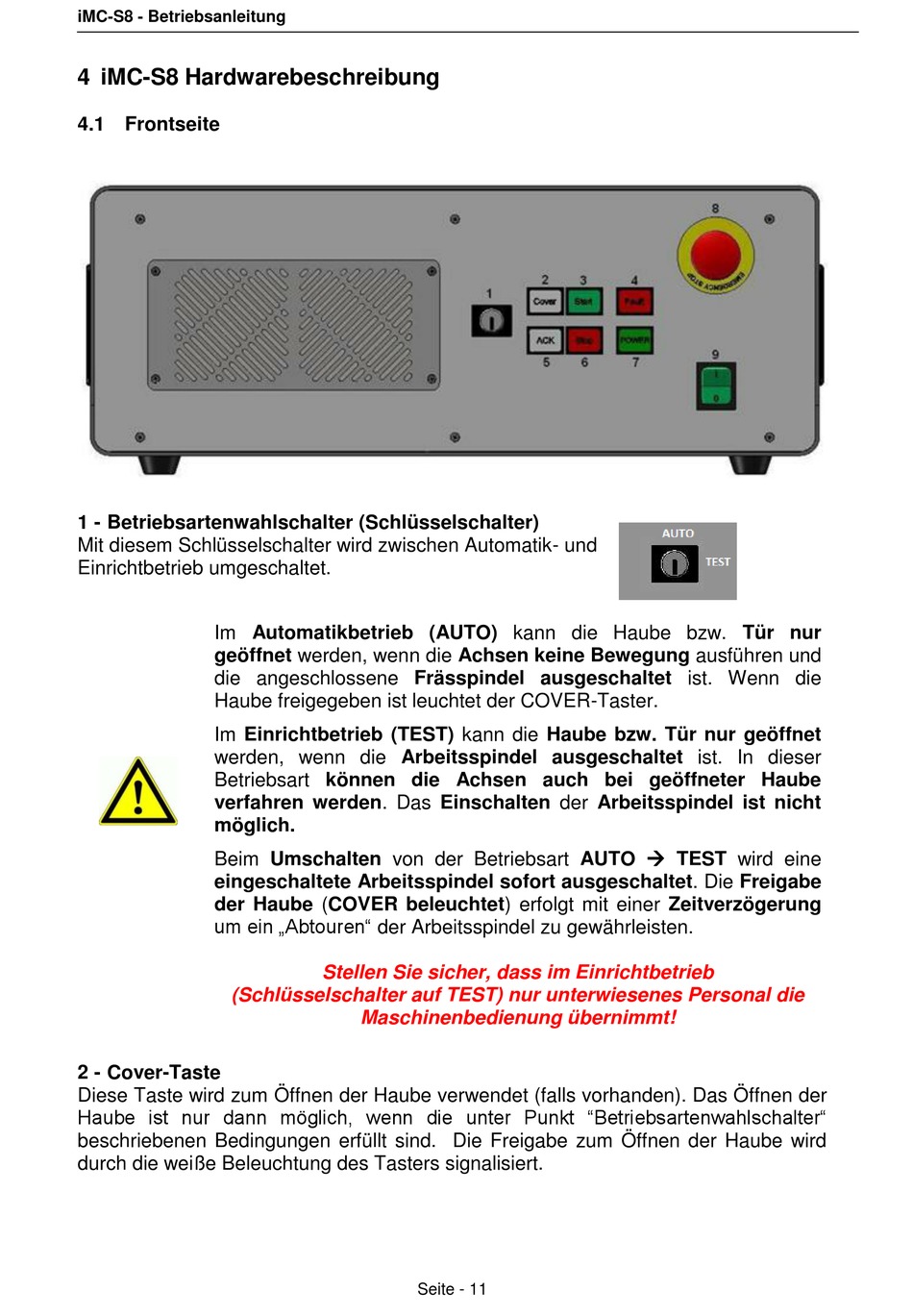

4 iMC-S8 Hardwarebeschreibung
4.1 Frontseite
1 - Betriebsartenwahlschalter (Schlüsselschalter)
Mit diesem Schlüsselschalter wird zwischen Automatik- und
Einrichtbetrieb umgeschaltet.
Im Automatikbetrieb (AUTO) kann die Haube bzw. Tür nur
geöffnet werden, wenn die Achsen keine Bewegung ausführen und
die angeschlossene Frässpindel ausgeschaltet ist. Wenn die
Haube freigegeben ist leuchtet der COVER-Taster.
Im Einrichtbetrieb (TEST) kann die Haube bzw. Tür nur geöffnet
werden, wenn die Arbeitsspindel ausgeschaltet ist. In dieser
Betriebsart können die Achsen auch bei geöffneter Haube
verfahren werden. Das Einschalten der Arbeitsspindel ist nicht
möglich.
Beim Umschalten von der Betriebsart AUTO TEST wird eine
eingeschaltete Arbeitsspindel sofort ausgeschaltet. Die Freigabe
der Haube (COVER beleuchtet) erfolgt mit einer Zeitverzögerung
um ein „Abtouren" der Arbeitsspindel zu gewährleisten.
(Schlüsselschalter auf TEST) nur unterwiesenes Personal die
2 - Cover-Taste
Diese Taste wird zum Öffnen der Haube verwendet (falls vorhanden). Das Öffnen der
Haube ist nur dann möglich, wenn die unter Punkt "Betriebsartenwahlschalter"
beschriebenen Bedingungen erfüllt sind. Die Freigabe zum Öffnen der Haube wird
durch die weiße Beleuchtung des Tasters signalisiert.
Stellen Sie sicher, dass im Einrichtbetrieb
Maschinenbedienung übernimmt!
Seite - 11
