Kompressor
DETAILZEICHNUNG „A"
Druckanzeige der
Druckflasche
Druckflasche
Druckanzeige der
Druckflasche
DETAILZEICHNUNG „B"
Kompressoraufnahme
HINWEIS: Die Abdeckungen der Füllanschlüsse sind nicht abgebildet.

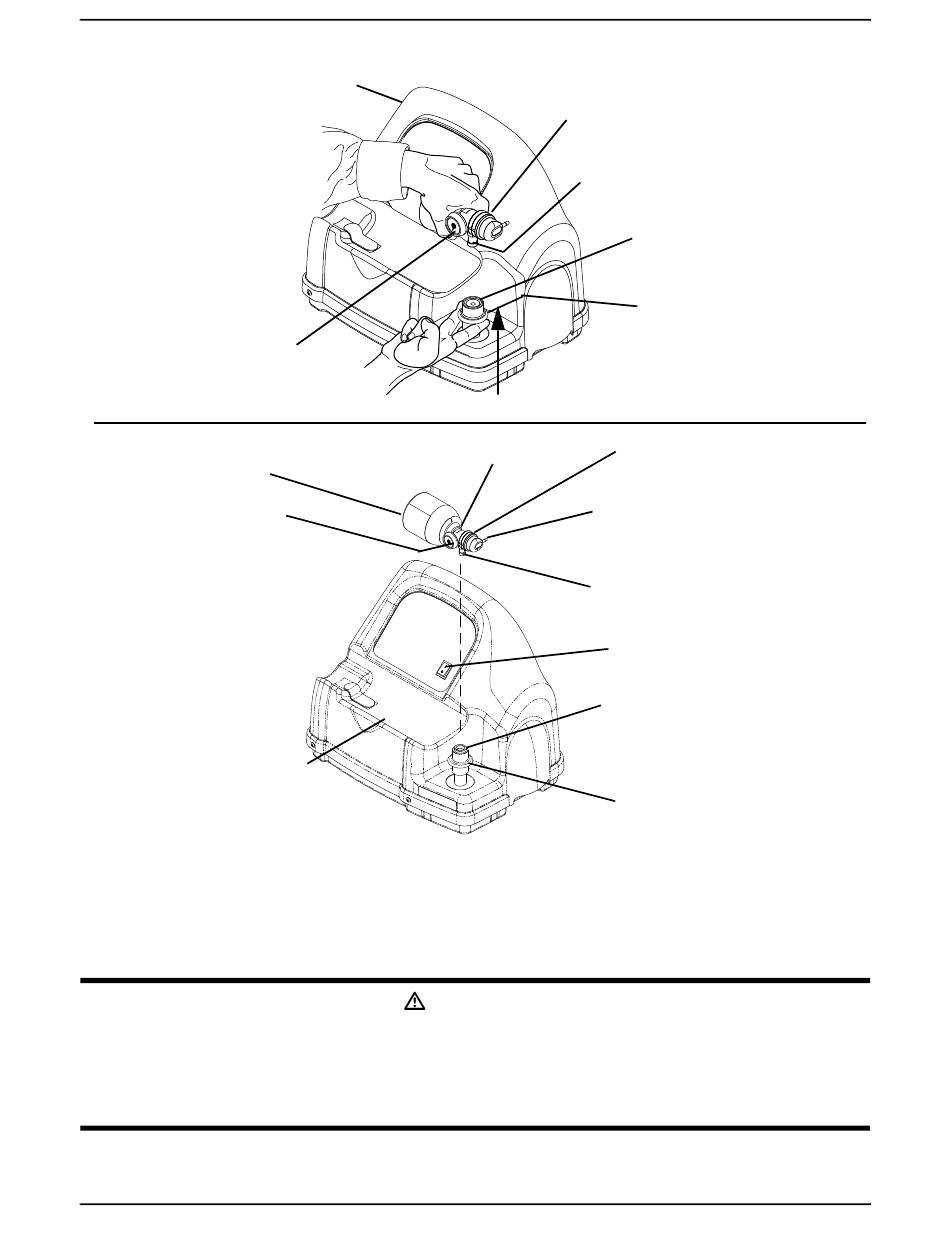

ABBILDUNG4.2 Anschließen der Druckflasche an den Kompressor
Trennen der Druckflasche vom Kompressor
Die Anschlüsse am HomeFill-Kompressor dürfen NICHT verändert werden. Verwenden
Sie für das Anschließen bzw. Trennen von Druckflasche und Kompressor KEINE
WERKZEUGE. Andernfalls kann es zu schweren Verletzungen und/oder Sachschäden
kommen.
HINWEIS: Informationen hierzu finden Sie in ABBILDUNG4.3 auf Seite 26.
1. Schalten Sie den Netzschalter des Kompressors aus (Position „O").
Teilenummer 1194984
ABSCHNITT 4–KOMPRESSORBETRIEB
Druckflaschen-/Reglereinheit
Füllanschluss der Druckflasche
NACH OBEN ZIEHEN
Regler
WARNUNG
25
Füllanschluss
Äußerer Ring
(Manschette)
Durchflussregler
Auslassanschluss (für Kanüle)
Druckflaschen-Füllanschluss
Netzschalter
Füllanschluss des Kompressors
Äußerer Ring
(Manschette)
HomeFill® II AW Kompressor
