Elektroschaltplan
12.2 Ersatzteilzeichnung

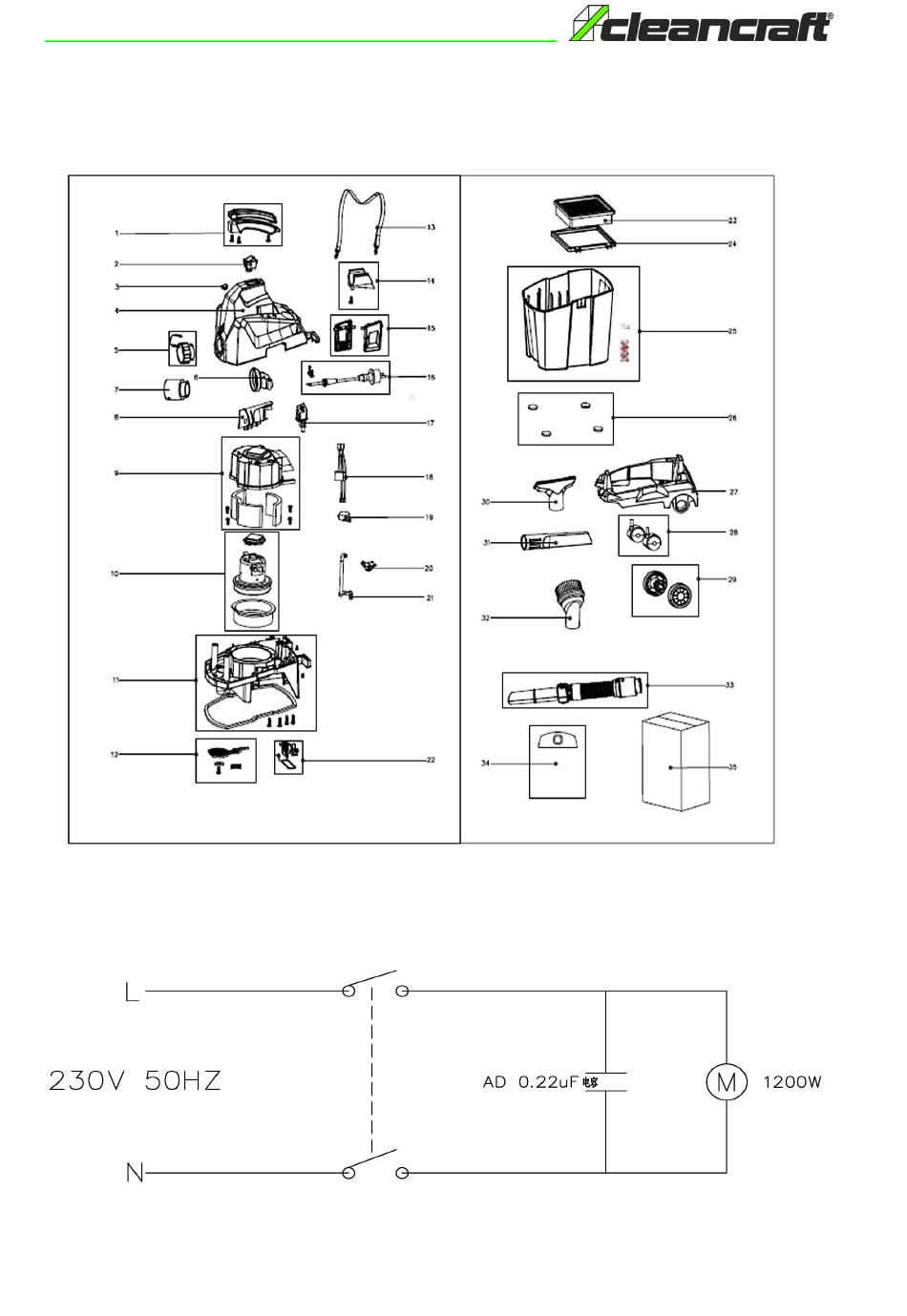

Die nachfolgende Zeichnung soll im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Zur Bestellung eine Ko-
pie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler senden.
Abb. 16: Ersatzteilzeichnung 1
13 Elektroschaltplan
Abb. 17: Elektroschaltplan
16
dryCAT-Serie | Version 1.02
