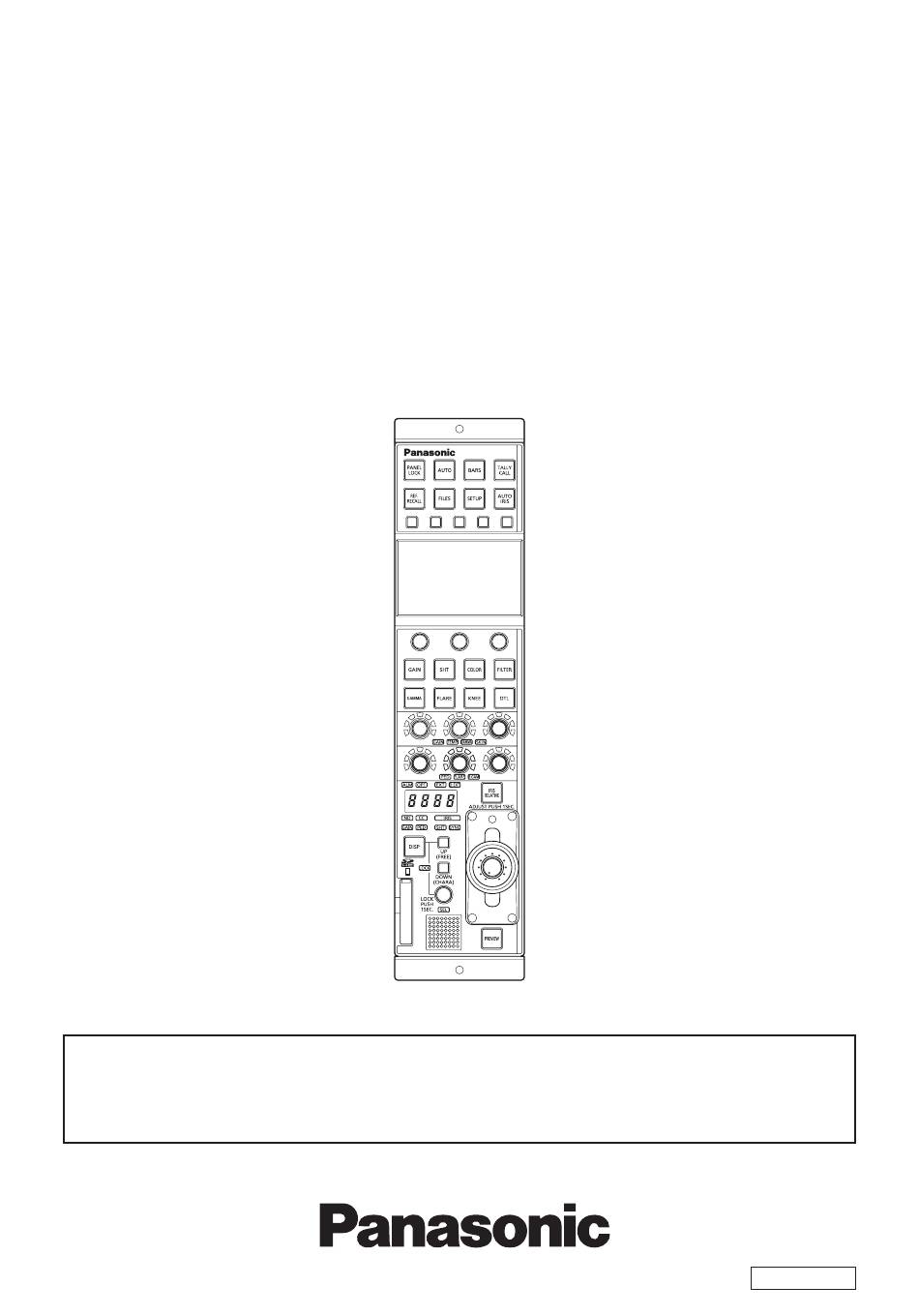

Gebrauchsanweisung
Lesen Sie dieses Dokument bei Verwendung der Fernbedienungseinheit
AK-HRP1005G in Verbindung mit 4K Remote Kamera AW-UE100.
Einzelheiten zur Bedienung der Fernbedienungseinheit AK-HRP1005G
finden Sie auf der Webseite von Panasonic (https://pro-av.panasonic.net/
manual/en/index.html) und in der Bedienungsanleitung (HTML oder PDF).
W0321AM0 -PS
AK-HRP1005G
Modellnummer
Fernbedienungseinheit
GERMAN
DVQP2499ZA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic K-HRP1005G
Inhaltszusammenfassung für Panasonic K-HRP1005G
- Seite 1 Lesen Sie dieses Dokument bei Verwendung der Fernbedienungseinheit AK-HRP1005G in Verbindung mit 4K Remote Kamera AW-UE100. Einzelheiten zur Bedienung der Fernbedienungseinheit AK-HRP1005G finden Sie auf der Webseite von Panasonic (https://pro-av.panasonic.net/ manual/en/index.html) und in der Bedienungsanleitung (HTML oder PDF). GERMAN W0321AM0 -PS...
-
Seite 2: Inhaltsverzeichnis
Inhalt Verbinden des Geräts mit Kameras AW-UE100 Anschlussbeispiele Verbindungen Liste der kompatiblen Funktionen ROP-Menü (bei einer AW-UE100-Verbindung) ROP-Menüliste 01 SCENE 02 SHUTTER SPEED 03 FILTER 04 PEDESTAL 05 CHROMA 06 GAIN 07 WHITE BALANCE 08 GAMMA 09 BLACK GAMMA 10 KNEE 11 WHITE CLIP 12 DRS 13 DETAIL... -
Seite 3: Verbinden Des Geräts Mit Kameras Aw-Ue100
Verbinden des Geräts mit Kameras AW-UE100 Verbinden des Geräts mit Kameras AW-UE100 Anschlussbeispiele Serielle Verbindung mit AW-UE100 IP-Verbindung mit AW-UE100 4K Remote Kamera 4K Remote Kamera AW-UE100 AW-UE100 <RS-422>-Anschluss G/L IN G/L IN DC IN 12 V AUDIO IN DC IN 12 V <LAN LINK/ACT>-Anschluss AUDIO IN RS-422... -
Seite 4: Verbindungen
Verbinden des Geräts mit Kameras AW-UE100 Verbindungen Im Menü [CONNECT SETTING] die Verbindungseinstellung auf “Serial(AW5)” oder “LAN(AW5)” einstellen. Beachten Sie beim Verbinden die folgenden Hinweise. Serielle Verbindung Verwenden Sie ein dafür vorgesehenes Kabel, um den <CCU>-Anschluss dieses Geräts mit dem <RS-422>-Anschluss der AW-UE100 zu verbinden. -
Seite 5: Liste Der Kompatiblen Funktionen
Verbinden des Geräts mit Kameras AW-UE100 Liste der kompatiblen Funktionen Wird das Gerät in Verbindung mit einer 4K Remote Kamera AW-UE100 verwendet, werden Funktionen für gewisse Tasten, Knöpfe und andere Steuerfunktionen des Geräts begrenzt oder deaktiviert. Beziehen Sie sich auf folgende Tabelle. Vorderes Bedienfeld 1 Vorderes Bedienfeld 2 Vorderes Bedienfeld 3... - Seite 6 Verbinden des Geräts mit Kameras AW-UE100 ✓ : Aktiviert Nummer Teilename Anmerkungen ×: Deaktiviert ✓ [GAIN]-Taste Wenn diese Taste gedrückt wird, wird das Ver- stärkungs-Menü auf dem LCD-Feld angezeigt. Die Taste leuchtet während der Menüanzeige. ✓ [SHT]-Taste Wenn diese Taste gedrückt wird, wird das Ver- schluss-Menü...
- Seite 7 Verbinden des Geräts mit Kameras AW-UE100 ✓ : Aktiviert Nummer Teilename Anmerkungen ×: Deaktiviert ✓ [ALM]-Anzeigelicht [OPT]-Anzeigelicht × [EXT]-Anzeigelicht × ✓ [D.EXT]-Anzeigelicht ✓ Anpassungswertanzeige Der Einstellwert des CC-Filters wird nicht ange- zeigt. ✓ [ND]-Anzeigelicht [CC]-Anzeigelicht × ✓ [IRIS]-Anzeigelicht Vorderes Bedi- ✓...
-
Seite 8: Rop-Menü (Bei Einer Aw-Ue100-Verbindung)
ROP-Menü (bei einer AW-UE100-Verbindung) ROP-Menü (bei einer AW-UE100-Verbindung) ROP-Menüliste Bei Verbindung mit einer 4K Remote Kamera AW-UE100 sieht das ROP-Menü aus wie folgt. HINWEIS Zum Ausführen von Menüoperationen aktualisieren Sie die Systemversion der Einheit auf V5.00-00-0.00 oder höher. Einzelheiten zu Bedienungsverfahren finden Sie in den folgenden Abschnitten in der Bedienungsanleitung. “Anzeigen der Menüs”... - Seite 9 ROP-Menü (bei einer AW-UE100-Verbindung) “DRS” (siehe Seite 25) 12 DRS MASTER DTL “MASTER DTL” (siehe Seite 26) CORING “CORING” (siehe Seite 26) V DTL LEVEL “V DTL LEVEL” (siehe Seite 26) “FREQ” (siehe Seite 26) FREQ “LEVEL DEPEND.” (siehe Seite 26) LEVEL DEPEND.
- Seite 10 ROP-Menü (bei einer AW-UE100-Verbindung) “TYPE” (siehe Seite 29) TYPE ADAPTIVE MATRIX “ADAPTIVE MATRIX” (siehe Seite 29) COLOR CORRECT “COLOR CORRECT” (siehe Seite 29) “SAT” (siehe Seite 29) “PHASE” (siehe Seite 29) PHASE “SAT B_Mg” (siehe Seite 29) SAT B_Mg “PHASE B_Mg” (siehe Seite 29) PHASE B_Mg “SAT Mg”...
- Seite 11 ROP-Menü (bei einer AW-UE100-Verbindung) “FOCUS MODE” (siehe Seite 33) FOCUS MODE FOCUS SPEED “FOCUS SPEED” (siehe Seite 33) FOCUS “FOCUS” (siehe Seite 33) ZOOM WIDE “ZOOM WIDE” (siehe Seite 33) “ZOOM SPEED” (siehe Seite 33) 18 LENS CONTROL ZOOM SPEED “ZOOM TELE”...
- Seite 12 ROP-Menü (bei einer AW-UE100-Verbindung) IRIS LEV MODE Beziehen Sie sich auf folgenden Abschnitt in der Bedie- nungsanleitung. M.PED CONT “37 ROP SETTING” LOCK SELECT AUTO BUTTON G/M PED VOL FREE+LOCK CAM SEL DTL BUTTON SKIN VOL LCD BRIGHT PANEL BRIGHT B.GAMMA VOL BUZZER PERIOD...
- Seite 13 ROP-Menü (bei einer AW-UE100-Verbindung) IP ADDRESS 1 Beziehen Sie sich auf folgenden Abschnitt in der Bedie- nungsanleitung. IP ADDRESS 2 “39 ROP IP SETTING” IP ADDRESS 3 IP ADDRESS 4 IP ADDRESS PORT IP ADDRESS UPLOAD SUBNET MASK 1 24 ROP IP SETTING SUBNET MASK 2 SUBNET MASK 3 SUBNET MASK 4...
-
Seite 14: Scene
ROP-Menü (bei einer AW-UE100-Verbindung) 01 SCENE Posten Einstellungsdetails SCENE1(push) Schaltet die Szenendatei um. Schaltet zur auf ON stehenden Szenendatei. SCENE2(push) SCENE3(push) SCENE4(push) - 14 -... -
Seite 15: Shutter Speed
ROP-Menü (bei einer AW-UE100-Verbindung) 02 SHUTTER SPEED Posten Einstellungsdetails MODE Wählt den Betriebsmodus des Verschlusses aus. SPEED Stellt die Verschlusszeit ein. Stellt die maximale Verschlusszeit für den ELC-Betrieb ein. - 15 -... -
Seite 16: Filter
ROP-Menü (bei einer AW-UE100-Verbindung) 03 FILTER Posten Einstellungsdetails Stellt die Durchlässigkeit des im Objektiv integrierten ND-Filters (Neutragraufilters) ein. - 16 -... -
Seite 17: Pedestal
ROP-Menü (bei einer AW-UE100-Verbindung) 04 PEDESTAL Posten Einstellungsdetails M.PED Passt den Schwarzpegel der Master-Schwarzabhebung an. OFFSET Stellt ein, ob die [PED R]-, [PED G]- und [PED B]- Schwarzwerte beibehalten werden, wenn der auto- matische Schwarzabgleich angepasst wird. PED R Stellt den Korrekturpegel von Rot auf die Master-Schwarzabhebung ein. PED G Stellt den Korrekturpegel von Grün auf die Master-Schwarzabhebung ein. -
Seite 18: Chroma
ROP-Menü (bei einer AW-UE100-Verbindung) 05 CHROMA Posten Einstellungsdetails LEVEL Stellt die Farbintensität der Bilder ein. PHASE Führt eine Feinstellung der Farbphase der Bilder aus. - 18 -... -
Seite 19: Gain
ROP-Menü (bei einer AW-UE100-Verbindung) 06 GAIN Posten Einstellungsdetails SUPER GAIN Stellt die Super-Verstärkung (erhöhte Empfindlichkeit) auf ON/OFF. GAIN Passt die Bild-Verstärkung an. AGC MAX GAIN Wenn “AUTO” als Einstellung von [GAIN] gewählt wird, kann der maximale Verstärkungserhöhungsbetrag eingestellt werden. - 19 -... -
Seite 20: White Balance
ROP-Menü (bei einer AW-UE100-Verbindung) 07 WHITE BALANCE Posten Einstellungsdetails MODE Stellt den Weißabgleichmodus ein. COLOR TEMP Stellt die Farbtemperatur ein. GAIN OFFSET Stellt die Werte von [GAIN R] und [GAIN B] ein, wenn der [MODE] auf “AWB A” oder “AWB B” gestellt ist. GAIN R Passt die R-verstärkung an. -
Seite 21: Gamma
ROP-Menü (bei einer AW-UE100-Verbindung) 08 GAMMA Posten Einstellungsdetails MODE Damit wählt den Typ der Gammakurve. GAMMA Stellt das Gamma ein. - 21 -... -
Seite 22: Black Gamma
ROP-Menü (bei einer AW-UE100-Verbindung) 09 BLACK GAMMA Posten Einstellungsdetails BLACK GAMMA Stellt die Gammakurve für dunkle Bereiche ein. RANGE Stellt die Höchstgrenze für die Komprimierung/Erweiterung ein. - 22 -... -
Seite 23: Knee
ROP-Menü (bei einer AW-UE100-Verbindung) 10 KNEE Posten Einstellungsdetails MODE Einstellen des Betriebsmodus für die Kompression des Kontrastbereichs (Knie). Wenn [DRS] aktiviert wird, sind die Knieeinstellungen deaktiviert. A.KNEE RESPONSE Stellt die Reaktionsgeschwindigkeit des automatischen Knies ein. POINT Dieser Posten dient zur Einstellung des Kompressionsgrads (Kniepunkt) für helle Videosignale. SLOPE Stellt die Kniesteigung ein. -
Seite 24: White Clip
ROP-Menü (bei einer AW-UE100-Verbindung) 11 WHITE CLIP Posten Einstellungsdetails WHITE CLIP Stellt die White-Clip-Funktion auf ON/OFF. WHITE CLP LV Stellt den White-Clip-Pegel ein. - 24 -... -
Seite 25: Drs
ROP-Menü (bei einer AW-UE100-Verbindung) 12 DRS Posten Einstellungsdetails Dieser Posten stellt die DRS-Funktion, die eine Korrektur vornimmt, wenn ein Video mit hohem Hell-Dunkel- Kontrast angezeigt wird, auf ON/OFF. - 25 -... -
Seite 26: Detail
ROP-Menü (bei einer AW-UE100-Verbindung) 13 DETAIL Posten Einstellungsdetails MASTER DTL Dieser Posten ermöglicht die Anpassung des Konturkorrekturpegels (Master). CORING Stellt den Pegel des Signals (einschließlich Rauschen) ein, der den Detaileffekt nicht aktiviert. V DTL LEVEL Dieser Posten ermöglicht die Anpassung des vertikalen Konturkorrekturpegels. FREQ Stellt die Verstärkungsfrequenz für Detail ein. -
Seite 27: Matrix
ROP-Menü (bei einer AW-UE100-Verbindung) 14 MATRIX Posten Einstellungsdetails TYPE Wählt den Typ der Farbmatrix aus. ADAPTIVE MATRIX Stellt die Funktion zum Ausblenden der linearen Matrix gemäß den Aufnahmebedingungen auf ON/OFF. Passt die lineare Matrix zwischen Rot und Grün an. Passt die lineare Matrix zwischen Rot und Blau an. Passt die lineare Matrix zwischen Grün und Rot an. -
Seite 28: Color Correction
ROP-Menü (bei einer AW-UE100-Verbindung) 15 COLOR CORRECTION - 28 -... - Seite 29 ROP-Menü (bei einer AW-UE100-Verbindung) Posten Einstellungsdetails TYPE Wählt den Typ der Farbmatrix aus. ADAPTIVE MATRIX Stellt die Funktion zum Ausblenden der linearen Matrix gemäß den Aufnahmebedingungen auf ON/OFF. COLOR CORRECT Wählt die Farbkomponente im 12-Achsen-Matrixspeicher zum Anpassung aus. Passt die Sättigung der in [COLOR CORRECT] gewählten Farbkomponente an. PHASE Passt den Farbton der in [COLOR CORRECT] gewählten Farbkomponente an.
- Seite 30 ROP-Menü (bei einer AW-UE100-Verbindung) Posten Einstellungsdetails PHASE Mg_R_R Passt den Farbton mit einem Magenta-Rot-Verhältnis von 1:3 an. SAT R Passt Farbsättigung von Rot an. PHASE R Passt den Farbton von Rot an. SAT R_R_Yl Passt die Farbsättigung mit einem Rot-Gelb-Verhältnis von 3:1 an. PHASE R_R_Yl Passt den Farbton mit einem Rot-Gelb-Verhältnis von 3:1 an.
-
Seite 31: Dnr
ROP-Menü (bei einer AW-UE100-Verbindung) 16 DNR Posten Einstellungsdetails Stellt den Pegel für die Rauschunterdrückung ein. - 31 -... -
Seite 32: Brightness
ROP-Menü (bei einer AW-UE100-Verbindung) 17 BRIGHTNESS Posten Einstellungsdetails PICTURE LEVEL Einstellen des Soll-Bildpegels für automatische Belichtungskorrektur. FRAME MIX Wählt diesen Posten für den Frame-Hinzufügungsbetrag (Verstärkungserhöhung mit Sensorspeicherung). DAY/NIGHT Wechselt zwischen der Standardaufnahme (Tagmodus) und Nachtaufnahme (Nachtmodus: Aufnahmen mit Infrarotlicht). A.F.MIX GAIN Stellt den maximalen Frame-Hinzufügungsbetrag ein, wenn [FRAME MIX] mit “AUTO”... -
Seite 33: Lens Control
ROP-Menü (bei einer AW-UE100-Verbindung) 18 LENS CONTROL Posten Einstellungsdetails FOCUS MODE Wählen Sie für die Fokusanpassung zwischen automatischem und manuellem Modus. FOCUS SPEED Passt die Fokussiergeschwindigkeit an. FOCUS Passt den manuellen Objektivfokus an. ZOOM WIDE Passt den Objektivzoom auf Weitwinkel (Wide) an. ZOOM SPEED Passt die Zoomgeschwindigkeit an. -
Seite 34: Iris Relative
ROP-Menü (bei einer AW-UE100-Verbindung) 19 IRIS RELATIVE Posten Einstellungsdetails SENSE Passt den variablen Bereich der Blende an, wenn der Iris-Hebel von der Mitte zum oberen und unteren Ende bewegt wird. COARSE Verwenden Sie diesen Regler, um den Blendenwert anzupassen, wenn der IRIS-Hebel in die Mitte bewegt wird. -
Seite 35: System Cam
ROP-Menü (bei einer AW-UE100-Verbindung) 20 SYSTEM CAM Posten Einstellungsdetails FORMAT Zeigt das Systemformat an. FREQUENCY Zeigt die Bildfrequenz an. 12G 3G SDI Wählt das Format für die Ausgabe von 3G SDI-Signalen, wenn das Videoformat von 12G SDI/OPTICAL “1080/59.94p” oder “1080/50p” ist. 3G 3G SDI Wählt das Format für die Ausgabe von 3G SDI-Signalen, wenn das Videoformat von 3G SDI “1080/59.94p”... - Seite 36 ROP-Menü (bei einer AW-UE100-Verbindung) Posten Einstellungsdetails OSD MONI Wählt ON/OFF für die Anzeige des Kameramenüs, des Status und von anderen Informationen, die aus den <MONITOR OUT>-Anschlüssen ausgegeben werden. OSD HDMI Wählt ON/OFF für die Anzeige des Kameramenüs, des Status und von anderen Informationen, die aus dem <HDMI>-Anschluss ausgegeben werden.
-
Seite 37: Camera Menu Control
ROP-Menü (bei einer AW-UE100-Verbindung) 21 CAMERA MENU CONTROL Posten Einstellungsdetails MENU ON/OFF Schaltet das Menü auf ON/OFF. CURSOR/PARAMETER Bewegt den Menücursor oder ändert Einstellungswerte. EXECUTE Führt den ausgewählten Prozess aus. - 37 -... -
Seite 38: Rop Setting
ROP-Menü (bei einer AW-UE100-Verbindung) 22 ROP SETTING Einzelheiten zu Bedienungsverfahren und Einstellungen finden Sie in den folgenden Abschnitten in der Bedienungsanleitung. “37 ROP SETTING” - 38 -... -
Seite 39: Connect Setting
ROP-Menü (bei einer AW-UE100-Verbindung) 23 CONNECT SETTING Posten Einstellungsdetails CONNECT MODE(push) CAM1 Stellt die Verbindungsmethode für Kamera 1 ein. Änderungen an den Einstellungen werden mit dem Menübedienungsknopf angewendet. Wählen Sie “LAN(AW5)” und “Serial(AW5)” bei Verbindung mit der AW-UE100. “Serial(AW5)” kann nicht für mehrere Kameras eingestellt werden. CONNECT MODE(push) CAM2 Stellt die Verbindungsmethode für Kameras 2 bis 99 ein. -
Seite 40: Rop Ip Setting
ROP-Menü (bei einer AW-UE100-Verbindung) 24 ROP IP SETTING Einzelheiten zu Bedienungsverfahren und Einstellungen finden Sie in den folgenden Abschnitten in der Bedienungsanleitung. “39 ROP IP SETTING” 25 CAMERA IP SETTING Einzelheiten zu Bedienungsverfahren und Einstellungen finden Sie in den folgenden Abschnitten in der Bedienungsanleitung. “40 CAMERA IP SETTING”... -
Seite 41: Auto Iris Setting
ROP-Menü (bei einer AW-UE100-Verbindung) 26 AUTO IRIS SETTING Posten Einstellungsdetails IRIS SPEED Stellt die Steuergeschwindigkeit der automatischen Blendenfunktion ein. IRIS WINDOW Wählt das Fenster für die automatische Blendenerkennung. - 41 -... -
Seite 42: Switcher Link
ROP-Menü (bei einer AW-UE100-Verbindung) 27 SWITCHER LINK Einzelheiten zu Bedienungsverfahren und Einstellungen finden Sie in den folgenden Abschnitten in “Durch Versions-Aktualisierungen hinzugefügte Funktionen”. “Funktionsverknüpfung mit AV-HS6000” 28 AW CONTROLLER LINK Einzelheiten zu Bedienungsverfahren und Einstellungen finden Sie in den folgenden Abschnitten in “Durch Versions-Aktualisierungen hinzugefügte Funktionen”.
