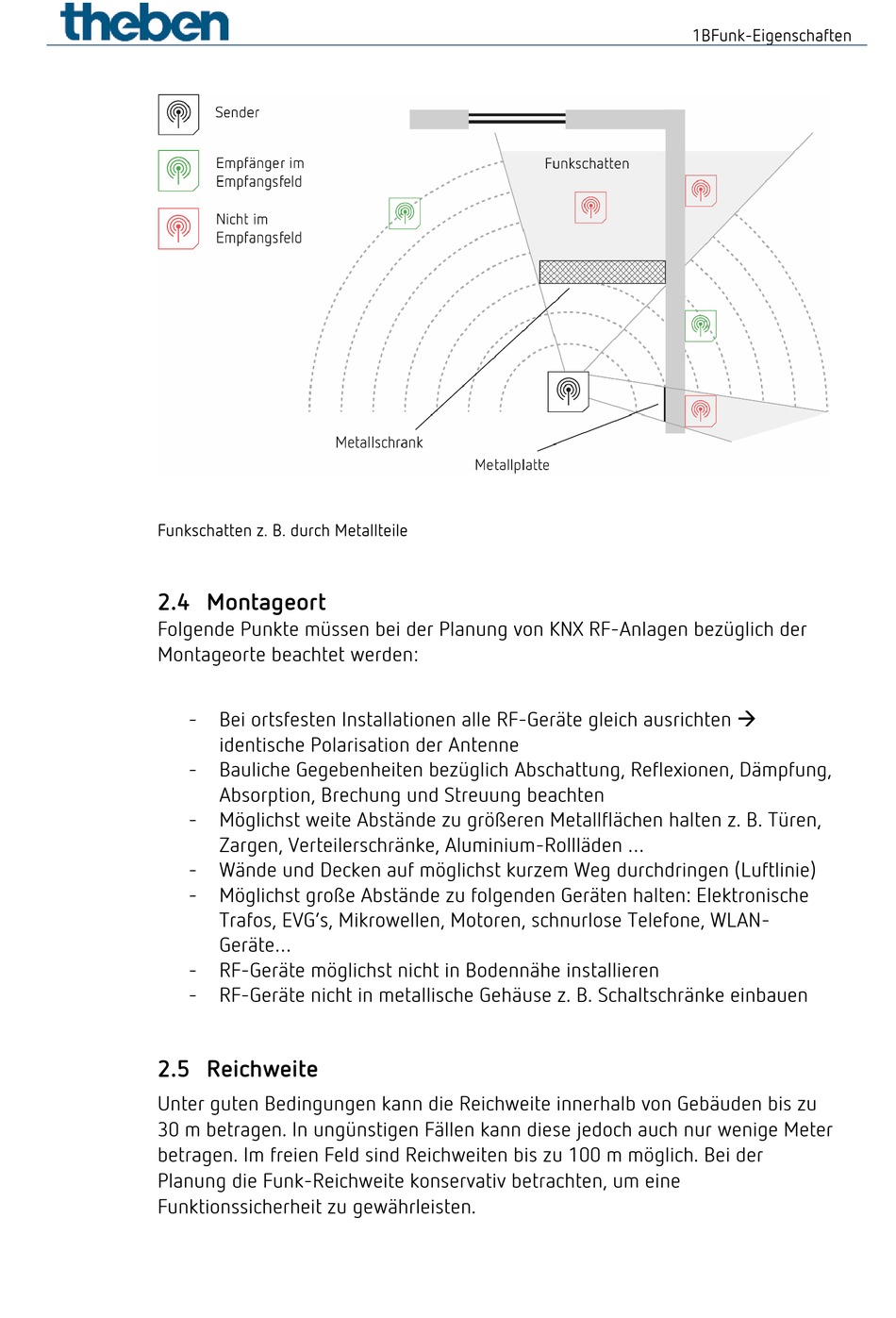

Funkschatten z. B. durch Metallteile
2.4 Montageort
Folgende Punkte müssen bei der Planung von KNX RF-Anlagen bezüglich der
Montageorte beachtet werden:
-
Bei ortsfesten Installationen alle RF-Geräte gleich ausrichten
identische Polarisation der Antenne
-
Bauliche Gegebenheiten bezüglich Abschattung, Reflexionen, Dämpfung,
Absorption, Brechung und Streuung beachten
-
Möglichst weite Abstände zu größeren Metallflächen halten z. B. Türen,
Zargen, Verteilerschränke, Aluminium-Rollläden ...
-
Wände und Decken auf möglichst kurzem Weg durchdringen (Luftlinie)
-
Möglichst große Abstände zu folgenden Geräten halten: Elektronische
Trafos, EVG's, Mikrowellen, Motoren, schnurlose Telefone, WLAN-
Geräte...
-
RF-Geräte möglichst nicht in Bodennähe installieren
-
RF-Geräte nicht in metallische Gehäuse z. B. Schaltschränke einbauen
2.5 Reichweite
Unter guten Bedingungen kann die Reichweite innerhalb von Gebäuden bis zu
30 m betragen. In ungünstigen Fällen kann diese jedoch auch nur wenige Meter
betragen. Im freien Feld sind Reichweiten bis zu 100 m möglich. Bei der
Planung die Funk-Reichweite konservativ betrachten, um eine
Funktionssicherheit zu gewährleisten.
