0BKNX RF-Systembeschreibung

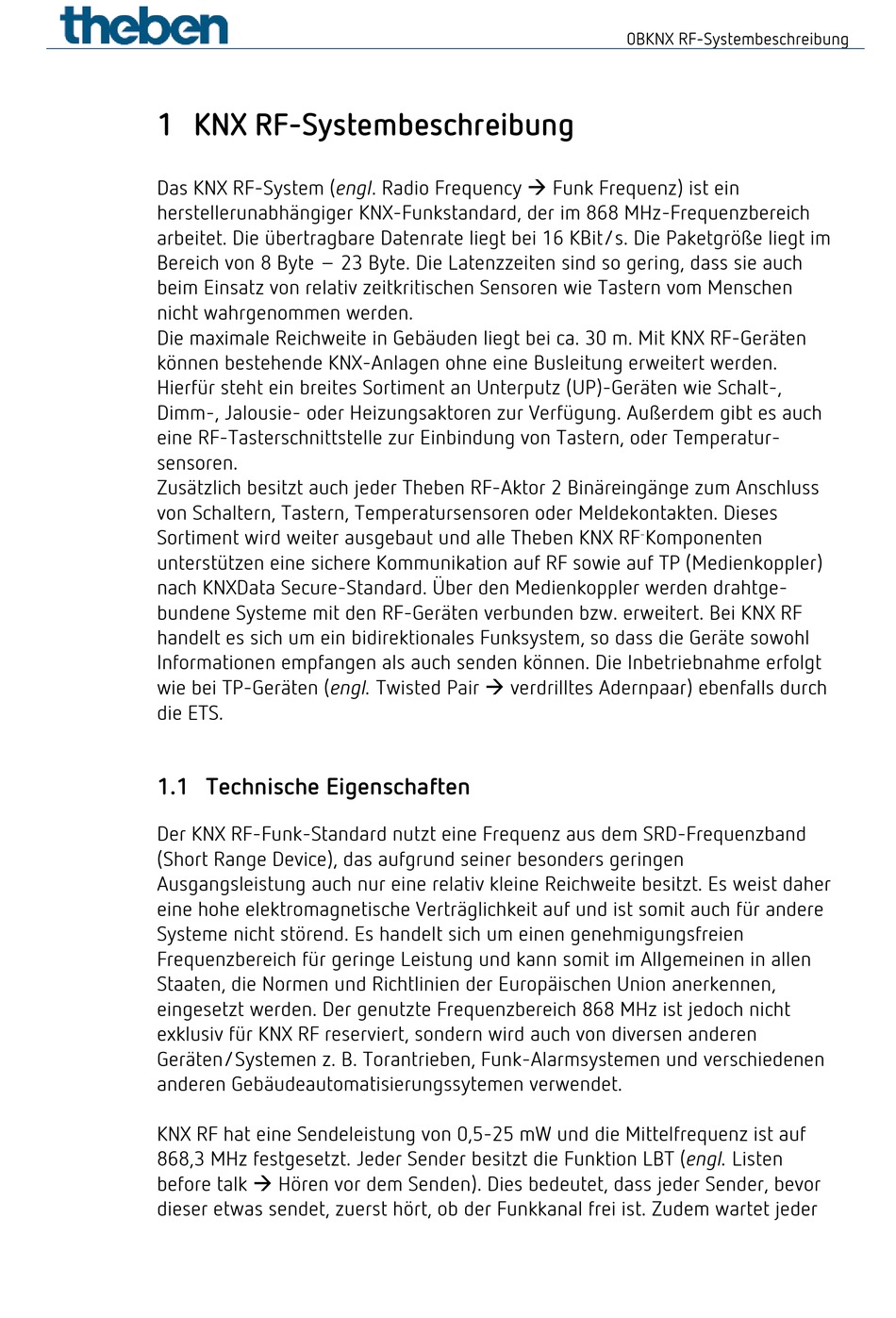

1 KNX RF-Systembeschreibung

Das KNX RF-System (engl. Radio Frequency  Funk Frequenz) ist ein
herstellerunabhängiger KNX-Funkstandard, der im 868 MHz-Frequenzbereich
arbeitet. Die übertragbare Datenrate liegt bei 16 KBit/s. Die Paketgröße liegt im
Bereich von 8 Byte – 23 Byte. Die Latenzzeiten sind so gering, dass sie auch
beim Einsatz von relativ zeitkritischen Sensoren wie Tastern vom Menschen
nicht wahrgenommen werden.
Die maximale Reichweite in Gebäuden liegt bei ca. 30 m. Mit KNX RF-Geräten
können bestehende KNX-Anlagen ohne eine Busleitung erweitert werden.
Hierfür steht ein breites Sortiment an Unterputz (UP)-Geräten wie Schalt-,
Dimm-, Jalousie- oder Heizungsaktoren zur Verfügung. Außerdem gibt es auch
eine RF-Tasterschnittstelle zur Einbindung von Tastern, oder Temperatur-
sensoren.
Zusätzlich besitzt auch jeder Theben RF-Aktor 2 Binäreingänge zum Anschluss
von Schaltern, Tastern, Temperatursensoren oder Meldekontakten. Dieses
Sortiment wird weiter ausgebaut und alle Theben KNX RF Komponenten
-
unterstützen eine sichere Kommunikation auf RF sowie auf TP (Medienkoppler)
nach KNXData Secure-Standard. Über den Medienkoppler werden drahtge-
bundene Systeme mit den RF-Geräten verbunden bzw. erweitert. Bei KNX RF
handelt es sich um ein bidirektionales Funksystem, so dass die Geräte sowohl
Informationen empfangen als auch senden können. Die Inbetriebnahme erfolgt
wie bei TP-Geräten (engl. Twisted Pair  verdrilltes Adernpaar) ebenfalls durch
die ETS.

1.1 Technische Eigenschaften

Der KNX RF-Funk-Standard nutzt eine Frequenz aus dem SRD-Frequenzband
(Short Range Device), das aufgrund seiner besonders geringen
Ausgangsleistung auch nur eine relativ kleine Reichweite besitzt. Es weist daher
eine hohe elektromagnetische Verträglichkeit auf und ist somit auch für andere
Systeme nicht störend. Es handelt sich um einen genehmigungsfreien
Frequenzbereich für geringe Leistung und kann somit im Allgemeinen in allen
Staaten, die Normen und Richtlinien der Europäischen Union anerkennen,
eingesetzt werden. Der genutzte Frequenzbereich 868 MHz ist jedoch nicht
exklusiv für KNX RF reserviert, sondern wird auch von diversen anderen
Geräten/Systemen z. B. Torantrieben, Funk-Alarmsystemen und verschiedenen
anderen Gebäudeautomatisierungssytemen verwendet.
KNX RF hat eine Sendeleistung von 0,5-25 mW und die Mittelfrequenz ist auf
868,3 MHz festgesetzt. Jeder Sender besitzt die Funktion LBT (engl. Listen
before talk  Hören vor dem Senden). Dies bedeutet, dass jeder Sender, bevor
dieser etwas sendet, zuerst hört, ob der Funkkanal frei ist. Zudem wartet jeder
