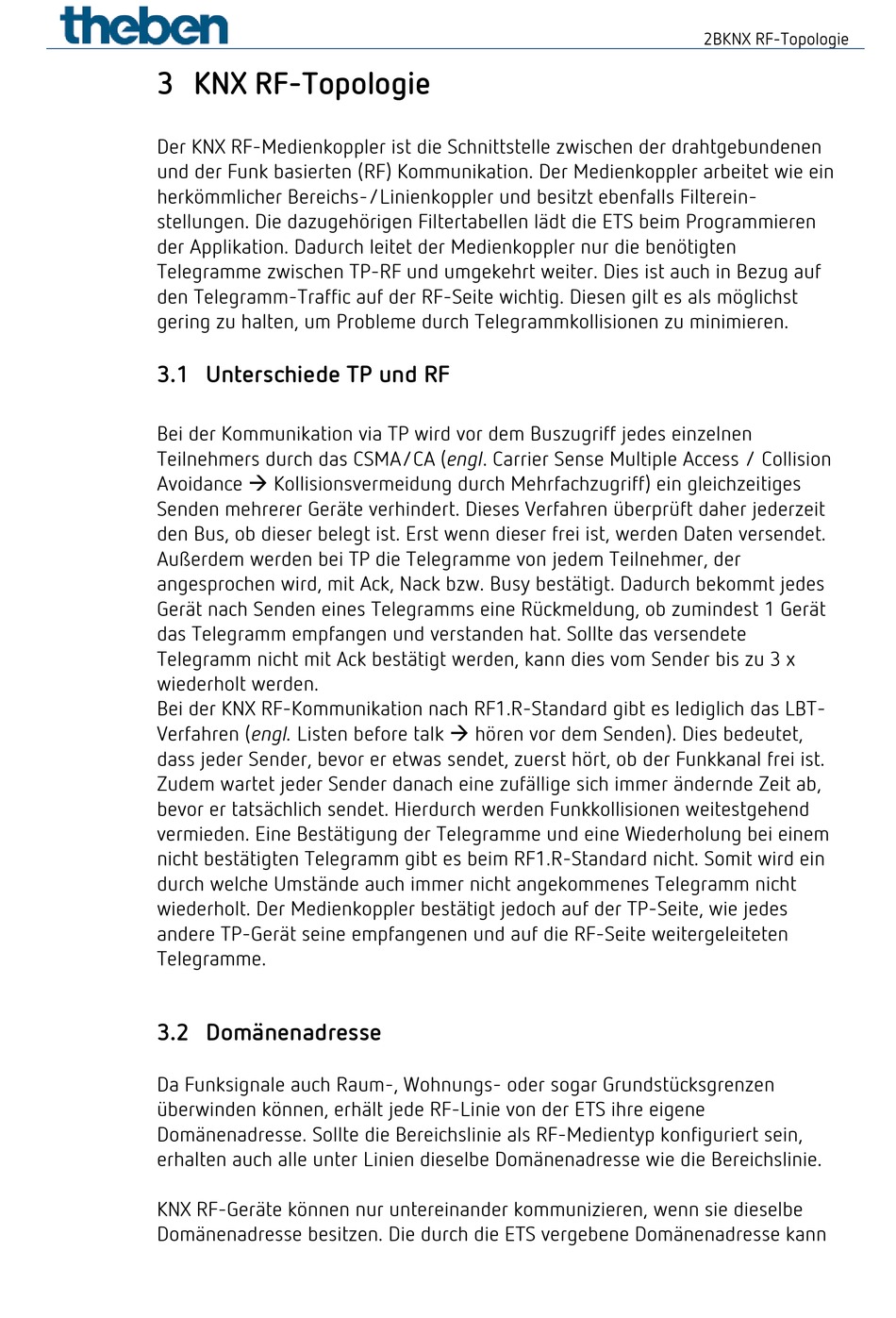

2BKNX RF-Topologie
3 KNX RF-Topologie
Der KNX RF-Medienkoppler ist die Schnittstelle zwischen der drahtgebundenen
und der Funk basierten (RF) Kommunikation. Der Medienkoppler arbeitet wie ein
herkömmlicher Bereichs-/Linienkoppler und besitzt ebenfalls Filterein-
stellungen. Die dazugehörigen Filtertabellen lädt die ETS beim Programmieren
der Applikation. Dadurch leitet der Medienkoppler nur die benötigten
Telegramme zwischen TP-RF und umgekehrt weiter. Dies ist auch in Bezug auf
den Telegramm-Traffic auf der RF-Seite wichtig. Diesen gilt es als möglichst
gering zu halten, um Probleme durch Telegrammkollisionen zu minimieren.
3.1 Unterschiede TP und RF
Bei der Kommunikation via TP wird vor dem Buszugriff jedes einzelnen
Teilnehmers durch das CSMA/CA (engl. Carrier Sense Multiple Access / Collision
Avoidance Kollisionsvermeidung durch Mehrfachzugriff) ein gleichzeitiges
Senden mehrerer Geräte verhindert. Dieses Verfahren überprüft daher jederzeit
den Bus, ob dieser belegt ist. Erst wenn dieser frei ist, werden Daten versendet.
Außerdem werden bei TP die Telegramme von jedem Teilnehmer, der
angesprochen wird, mit Ack, Nack bzw. Busy bestätigt. Dadurch bekommt jedes
Gerät nach Senden eines Telegramms eine Rückmeldung, ob zumindest 1 Gerät
das Telegramm empfangen und verstanden hat. Sollte das versendete
Telegramm nicht mit Ack bestätigt werden, kann dies vom Sender bis zu 3 x
wiederholt werden.
Bei der KNX RF-Kommunikation nach RF1.R-Standard gibt es lediglich das LBT-
Verfahren (engl. Listen before talk hören vor dem Senden). Dies bedeutet,
dass jeder Sender, bevor er etwas sendet, zuerst hört, ob der Funkkanal frei ist.
Zudem wartet jeder Sender danach eine zufällige sich immer ändernde Zeit ab,
bevor er tatsächlich sendet. Hierdurch werden Funkkollisionen weitestgehend
vermieden. Eine Bestätigung der Telegramme und eine Wiederholung bei einem
nicht bestätigten Telegramm gibt es beim RF1.R-Standard nicht. Somit wird ein
durch welche Umstände auch immer nicht angekommenes Telegramm nicht
wiederholt. Der Medienkoppler bestätigt jedoch auf der TP-Seite, wie jedes
andere TP-Gerät seine empfangenen und auf die RF-Seite weitergeleiteten
Telegramme.
3.2 Domänenadresse
Da Funksignale auch Raum-, Wohnungs- oder sogar Grundstücksgrenzen
überwinden können, erhält jede RF-Linie von der ETS ihre eigene
Domänenadresse. Sollte die Bereichslinie als RF-Medientyp konfiguriert sein,
erhalten auch alle unter Linien dieselbe Domänenadresse wie die Bereichslinie.
KNX RF-Geräte können nur untereinander kommunizieren, wenn sie dieselbe
Domänenadresse besitzen. Die durch die ETS vergebene Domänenadresse kann
