CEMENTACIÓN DE LA CAJA DE FUNDACIÓN
E

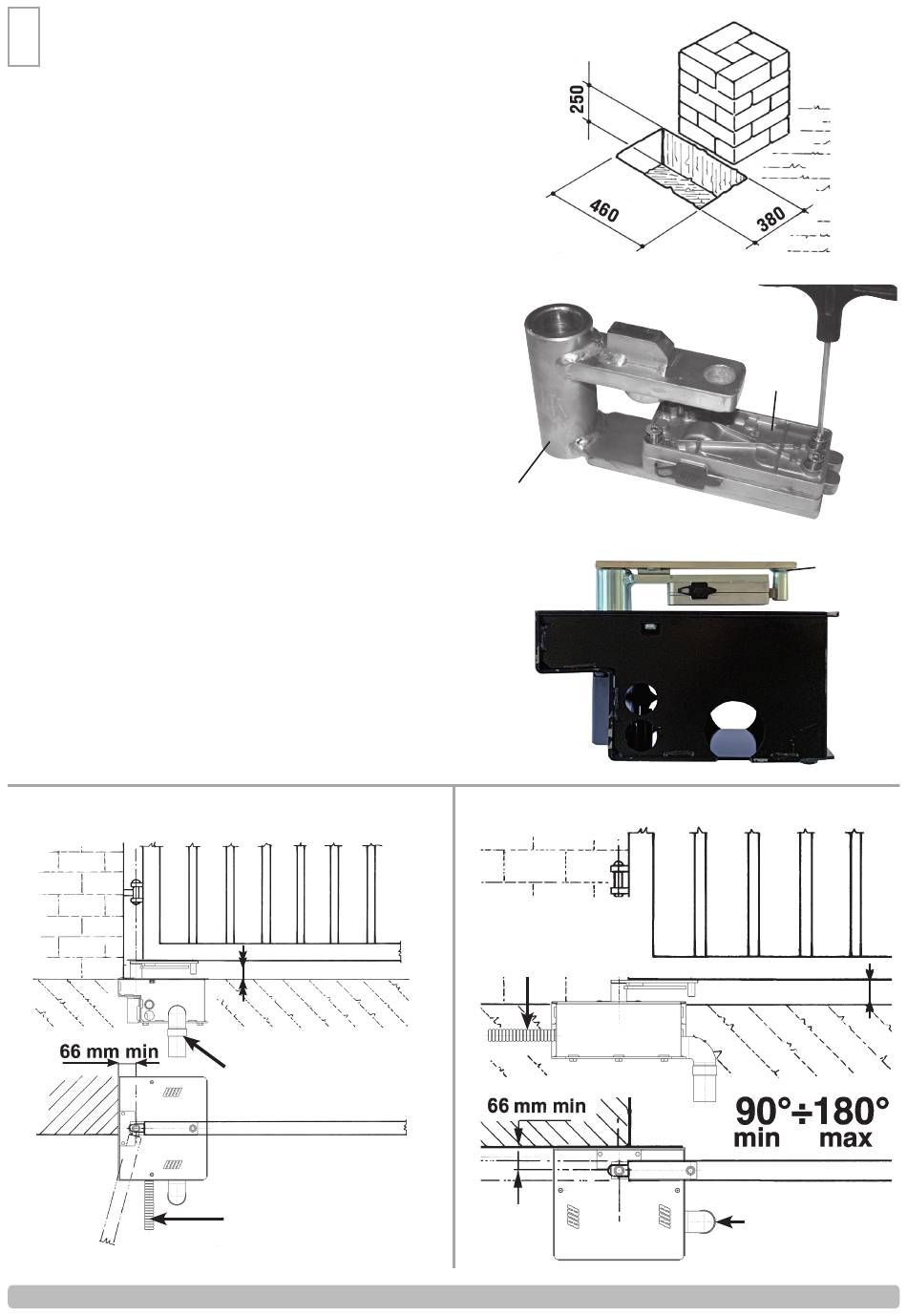

- Hacer una fosa en la tierra al lado de la columna (Fig. 1).
S
- Preparar en el lado del contenedor un tubo Ø 60 mm en PVC de escape
para agua y, en un lado, un tubo Ø 32 mm aislante flexible pesado para
la salida de los cables elèctricos (utilizar los agujeros del lado interior de
abertura hoja) (Fig. 4-5).
LAS UNIONES DE LOS CABLES TIENEN QUE HACERSE al interno de una caja de tipo
impermeable colocada AL EXTERIOR DE LA CAJA DE CEMENTACIÓN, encementada
o fijada a una altura mínima de seguridad y tendrá que garantizar el respeto de
las normas.
- Con un nivel posicionar la caja de modo que el bordo superior de la tapa
corresponde al plano acabado del suelo.
- Los ejes del perno de la caja tienen que corresponder perfectamente con el eje
del quicio.
- DUKE 110°: Cementar la caja prestando atención que el cemento no caiga
dentro la caja y controlar que las caras cortas de la caja estén
perfectamente paralelas a la hoja cuando en posición CERRADO
(Fig. 4).
- DUKE 180°: Cementar la caja y controlar que las caras cortas de la caja
sean perfectamente perpendicular a la hoja cuando en posición
CERRADO (Fig. 5).
- Engrasar con cuidado el pernio de contenedor de fundaciòn. Apoyar la bola
(CVA1479) e introducir la palanca de remolque CME5224 despuès de fijar el
bloqueo eligido (Fig. 2).
- Introducir el plato de la fijaciòn de hoja CME6987 a travès de su pernio en la
palanca de remolque (Fig. 3).
- Posicionar la hoja de la puerta entre el fundamento superior y el plato de la
fijaciòn de hoja (fundamento y pernio de plato de fijaciòn de hoja tienen que
estar perfectamente en eje entre sì).
- Soldar con cuidado el plato de fijaciòn de hoja a la hoja.
- Insertar los tornillos para sujetar la tapa en lugares corte en la caja de
cementación.
DUKE 110°
62 mm
Tubo per scarico acqua
Tube pour ecoulement de l'eau
Tube for water drain
Röhre für Wasserabfluss
Tubo para descarga agua
Tubo per cavi elettrici
Tube pour câbles électriques
Tube for electric cables
Röhre für elektrische Kabel
Tubo para cables eléctricos
CME5224 (DUKE 110°)
CME5230 (DUKE 180°)
Tubo per cavi elettrici
Tube pour câbles électriques
Tube for electric cables
Röhre für elektrische Kabel
Tubo per cavi elettrici
Tubo para cables eléctricos
4
3
ACG2120
ACG2130
CME6987
DUKE 180°
62 mm
Tubo per scarico acqua
Tube pour ecoulement de l'eau
Tube for water drain
Röhre für Wasserabfluss
Tubo para descarga agua
1
2
3
5
