Shure P9HW Bedienungsanleitung

Allgemeine Beschreibung
Das Shure P9HW ist ein drahtgebundenes Zwei-Kanal-Stereo-In-Ear-Moni-
toring System, das zur Verwendung anstelle von Bühnen-Monitorlautsprech-
ern vorgesehen ist. Gegenüber Monitorlautsprechern bietet das tragbare,
leichte P9HW mehrere Vorteile: es ist weniger sichtbar, liefert verbesserte
Klangqualität, verringert das Rückkopplungsrisiko und sorgt für mehr Über-

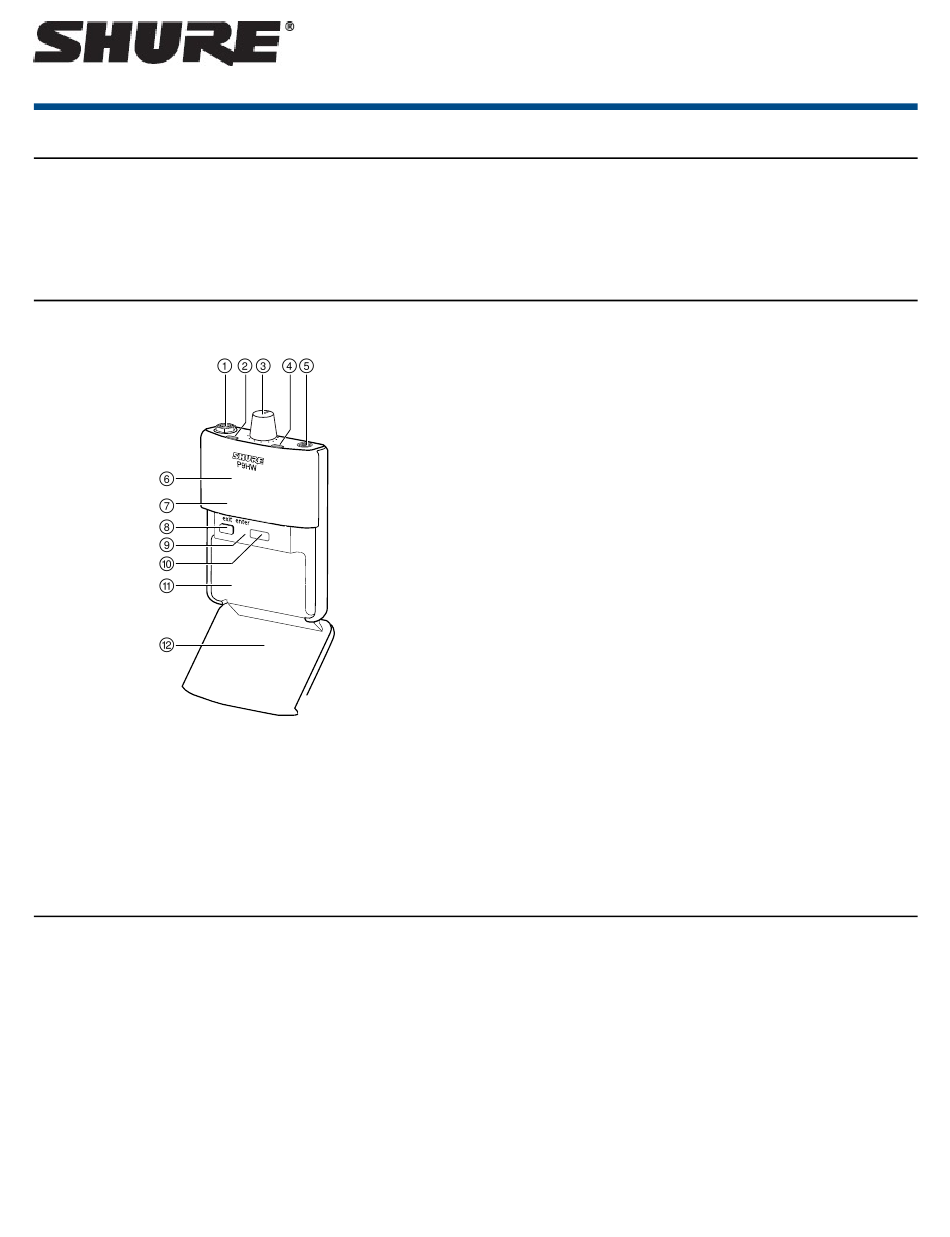

Taschengerät P9HW
① Audioeingang
Das mitgelieferte Y–Kabel zum Anschluss an bis zu zwei Quellen verwenden.
Wichtig: Den roten Punkt auf dem Kabel mit der Kerbe der Buchse ausricht-
en.
② Clip-Anzeige
Leuchtet auf, wenn der Eingang übersteuert ist. Den Lautstärkepegel am
Mischer verringern, bis die Leuchte ausgeschaltet bleibt.
Einrichten
① Einlegen der Batterien
Shure-Akkusatz SB900 oder 2 AA-Batterien.
② Anschluss des Taschengeräts mit Hilfe des mitgelieferten Y–Kabels
an eine Audioquelle
Den 5-Pin-LEMO-Anschluss an das Taschengerät anschließen. Der rote
Punkt auf dem Kabel muss dabei mit der Kerbe der Buchse ausgerichtet
sein. Die beiden XLR-Stecker des Kabels mit den entsprechenden Mischer-
ausgängen verbinden. Die Abbildung mit dem Systemüberblick zeigt ein
Beispiel zur Signalführung.
Hinweis: Das Taschengerät kann entweder direkt an den Mischer oder über
ein Patchbay auf der Bühne angeschlossen werden.
③ Einsetzen der Ohrhörer und Anschluss an den Kopfhörerausgang
Das P9HW ist für optimale Funktion mit Shure-Ohrhörern ausgelegt, funktion-
iert aber mit beliebigen Kopfhörern oder In-Ear-Monitorsystemen, die über
einen standardmäßigen 3,5 mm-Stereostecker verfügen.
©2017 Shure Incorporated
sichtlichkeit auf der Bühne. Es ist ein vielseitiges System, das für den Einsatz
bei vielen verschiedenen Beschallungsanwendungen entwickelt wurde, u.
a. PA, Live-Musik, Tonstudioaufnahmen, Rundfunk/TV-Sendungen und
Theater.
③ Lautstärkeregler/AN/AUS-Schalter
Zum Einschalten und zum Einstellen der Kopfhörer-Lautstärke drehen.
④ Batterie-LED
Zeigt den Zustand der Batterie an
Hinweis: Laufzeitwerte können der Batterielaufzeit-Tabelle entnommen
werden.
⑤ Kopfhörerausgang
Ohr- oder Kopfhörer mit einem 3,5-mm-Stecker verwenden.
⑥ Anzeige
Zeigt die Einstellungen und die Menünavigation an
⑦ Navigationstasten (▲▼)
Dienen zum Navigieren durch das Menü und zum Vornehmen von Einstel-
lungen
⑧ Exit-Taste
Drücken, um zum vorhergehenden Bildschirm zurückzukehren.
⑦ Enter-Taste
Drücken, um eine Menü-Anzeige aufzurufen oder eine Einstellung zu
bestätigen.
⑩ Werksservice-Fenster
Dient zum Importieren von Firmware auf das Taschengerät im Werk (nicht
zur Verwendung durch den Benutzer)
⑪ Akku-/Batteriefach
Den wiederaufladbaren Shure-Akku SB900 oder zwei AA-Batterien verwenden
⑫ Abnehmbarer AA-Adapter
Zur Verwendung mit einem Shure-Akku SB900 entfernen
Hinweis: Zum Entfernen die Klappe öffnen und den Adapter herausschieben.
Zum erneuten Anbringen den Adapter eindrücken. Ein einwandfreier Sitz
wird durch ein Klickgeräusch vermittelt.
④ Einschalten
Zum Einschalten den Lautstärkeregler nach rechts drehen, bis es klickt.
Vorsicht: Den Lautst rkeregler beim Einschalten der Stromversorgung
nicht bis zum Anschlag hochdrehen.
⑤ Langsame Erhöhung der Lautstärke, bis eine angenehme Lautstärke
erreicht ist
Zum Einstellen der Begrenzung der maximalen Lautstärke die VLIMIT-Funk-
tion verwenden. Dem Abschnitt „Programme" in dieser Anleitung sind weitere
Informationen zu entnehmen.
P9HW
Drahtgebundenes individuelles
Taschenmonitorsystem
1/8
