4 Inbetriebnahme

4.1 Programmierung

4.2 Messung und Berechnung

(Handbuch)
(Programmierung für SmartIntego siehe Step-by-Step-Guide.)

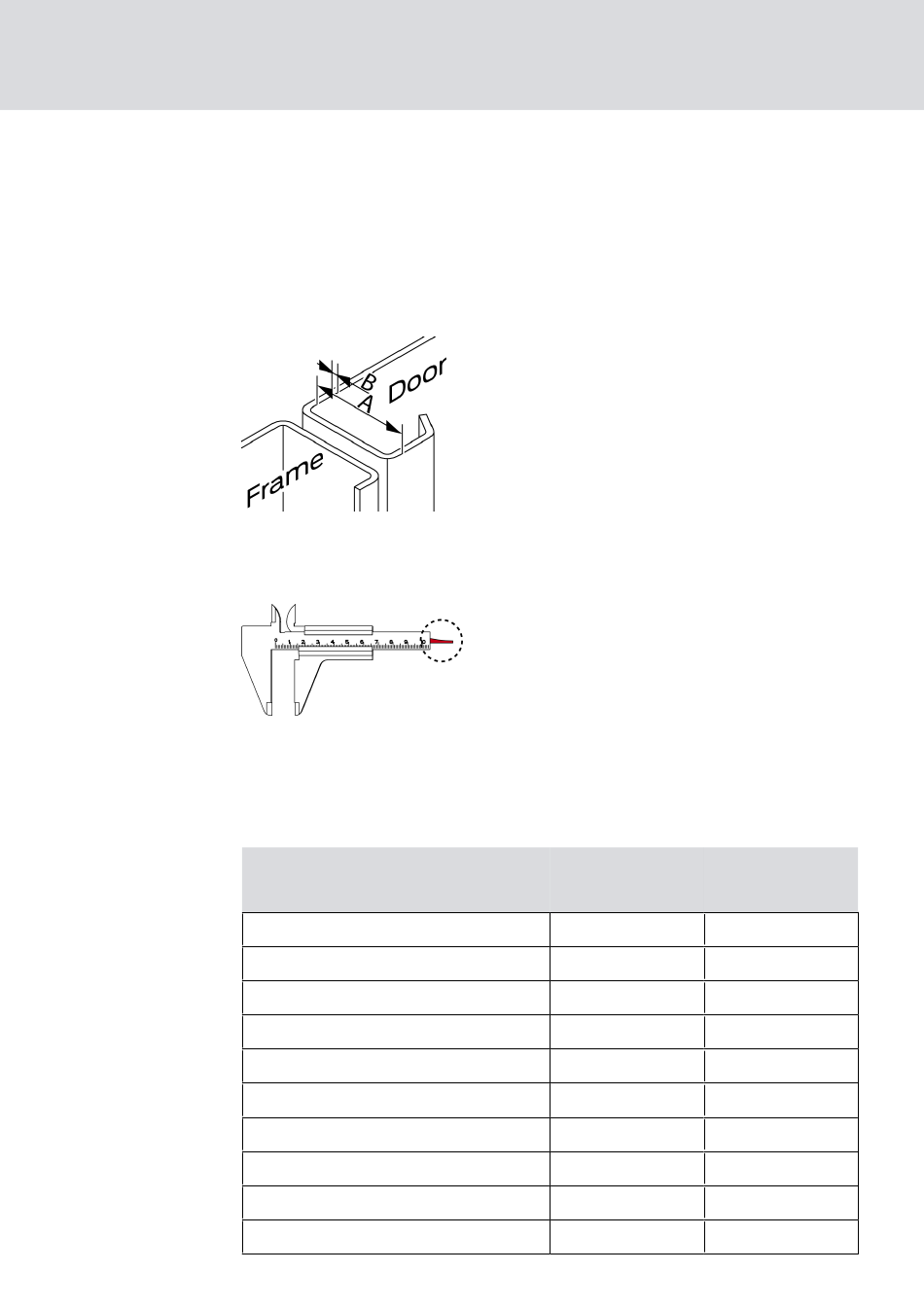

1. Messen Sie den Abstand zwischen der Türinnenseite und dem Riegelan-
schlag (A), z.B. mit dem Tiefenmessstab eines Messschiebers.
2. Messen Sie die Dicke der Tür bzw. des Türblechs (B).
3. Entnehmen Sie den Tabellen die benötigten Teile aus dem Lieferum-
fang (Adapterplatten, Riegelaufnahme, Flanschverlängerungen und
Schraube). Sie können weitere Teile nachbestellen (siehe Handbuch).
Türinnenseite bis Riegelanschlag
(A)
0,0 mm bis 5,95 mm
6,05 mm bis 7,25 mm
7,35 mm bis 8,85 mm
8,95 mm bis 10,45 mm
10,55 mm bis 10,95 mm
11,05 mm bis 12,25 mm
12,35 mm bis 13,85 mm
13,95 mm bis 15,45 mm
15,55 mm bis 15,95 mm
16,05 mm bis 17,25 mm
4. Inbetriebnahme
Adapterplatte P
Riegelaufnahme
R
(LL.PLATE5)
keine 4 (5,9 mm)
keine 3 (7,5 mm)
keine 2 (9,1 mm)
keine 1 (10,4 mm)
5 mm 4 (5,9 mm)
5 mm 3 (7,5 mm)
5 mm 2 (9,1 mm)
5 mm 1 (10,4 mm)
2 × 5 mm 4 (5,9 mm)
2 × 5 mm 3 (7,5 mm)
