EXTERNAL LOW
VOLTAGE SUPPLY
5-30 V AC/DC
GROUND
Nota: si la bomba se ha detenido mediante el botón Start/Stop, solo volverá a funcionar presionando el mismo botón.
Si el LED de Start/Stop está iluminado, indica que la bomba está encendida y que ejecutará las entradas digitales.
Nota: si hay varios activadores de tensión baja presentes, se resolverán por prioridad: Limpieza rápida, Velocidad 3,
Velocidad 2 y, a continuación, Velocidad 1.
Conectando al Pentair
Si buscamos una instalación controlada externamente, Pentair® ControlPro™ puede ofrecer una solución fácil para
configurar la piscina completa. La selección de velocidad la conmutará el sistema ControlPro™, a través de la interfaz.
Para obtener más información, visite www.pentairpooleurope.com. La conexión debe realizarse como muestra la Figu-
ra 6. La entrada de tensión baja correcta procede del sistema ControlPro™, por lo tanto, debe conectarse al contactor.
A conectar la bomba VS2 al ControlPro™, compruebe siempre el manual ControlPro en www.pentairpooleurope.com.
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
1 3 5 7
A1
A2
2 4 6 8

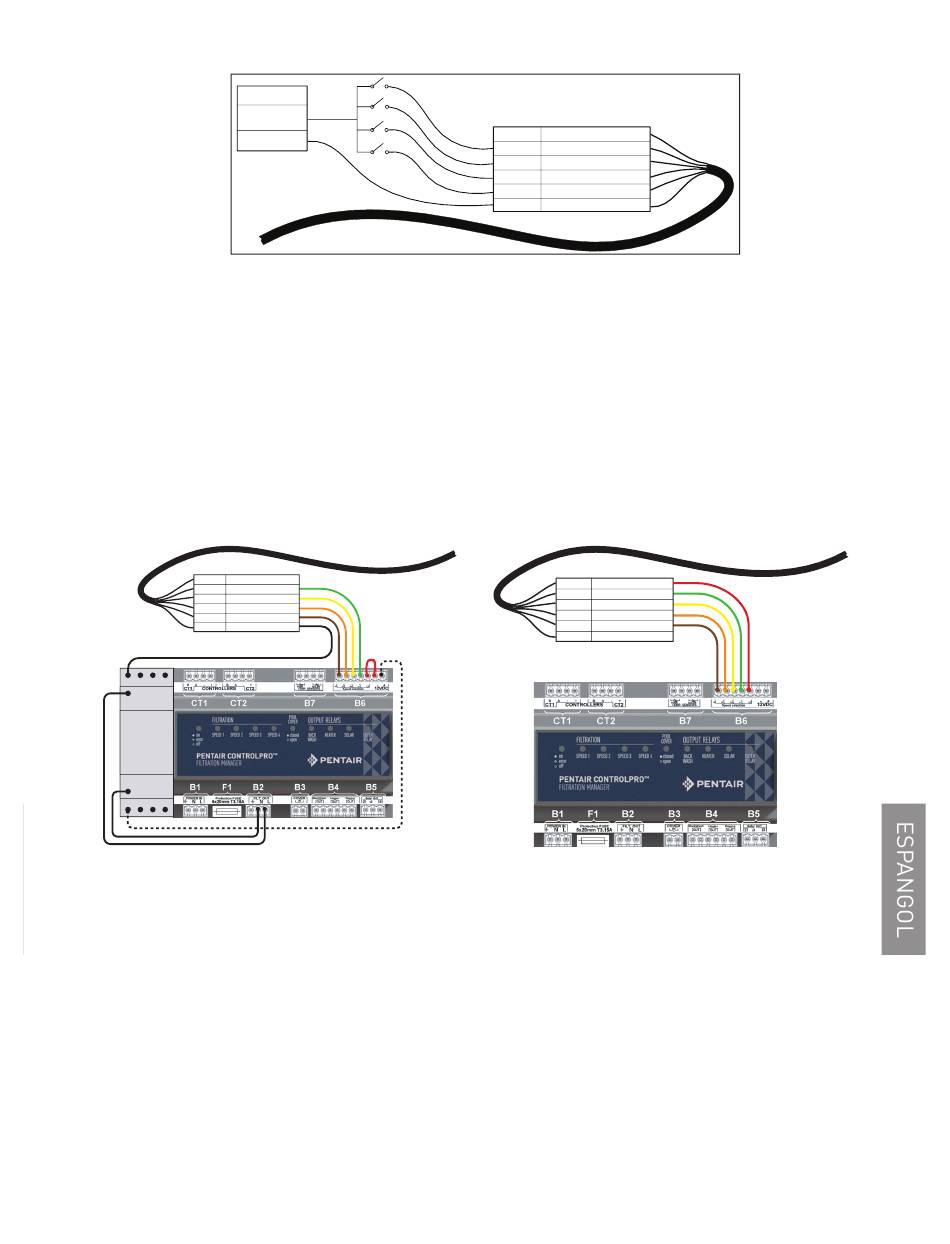

Figura 6: Diagrama de cableado ControlPro
Modo control externo exclusivo
El modo control externo exclusivo solo permitirá que la bomba funcione a partir de controles/entradas externas. Con
este modo activo, el programa de bombeo programado no se desactiva y no se aceptarán las solicitudes de velocidad
del usuario desde el teclado. Si la bomba se detiene, un usuario puede seguir programando la velocidad para los
cuatro botones de velocidad.
All manuals and user guides at all-guides.com
Figura 5: Diagrama de cableado del suministro eléctrico de baja tensión
ControlPro™
®
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
Figura 6: Diagrama de cableado ControlPro+
