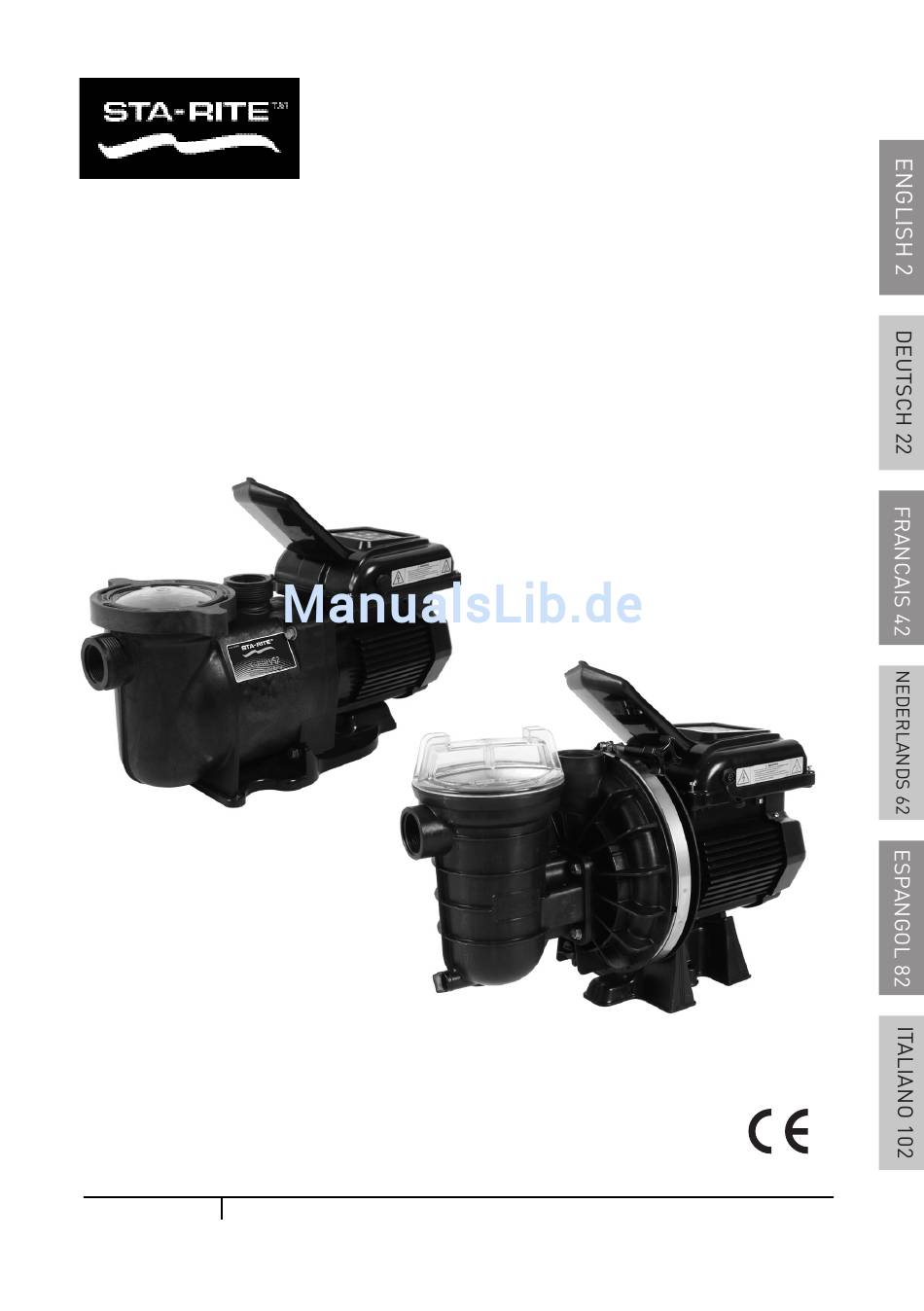

STA-RITE SUPERMAX-VS2 Bedienungsanleitung
Inhaltsverzeichnis
1
STA-RITE
VS2
®
VARIABLE SPEED PUMPS - SECOND GENERATION
SUPERMAX™-VS2 & S5P2R
-VS2
®
INSTALLATION GUIDE / INSTALLATIEHANDLEIDING
BEDIENUNGSANLEITUNG / GUIDE DE L'INSTALLATION
GUIA DE INSTALACION / GUIDE ALL'INSTALLAZIONE
IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS
WATER SOLUTIONS P-INSB-STVS2 (Rev. 10/2016)
Inhaltsverzeichnis
Verwandte Anleitungen für STA-RITE SUPERMAX-VS2
Inhaltszusammenfassung für STA-RITE SUPERMAX-VS2
- Seite 1 STA-RITE ® VARIABLE SPEED PUMPS - SECOND GENERATION SUPERMAX™-VS2 & S5P2R -VS2 ® INSTALLATION GUIDE / INSTALLATIEHANDLEIDING BEDIENUNGSANLEITUNG / GUIDE DE L’INSTALLATION GUIA DE INSTALACION / GUIDE ALL’INSTALLAZIONE IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS WATER SOLUTIONS P-INSB-STVS2 (Rev. 10/2016)
- Seite 2 WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Allgemeine Warnhinweise WICHTIGER HINWEIS • Öffnen Sie auf keinen Fall das Gehäuse des Antriebsmotors. Es gibt Diese Anleitung enthält Installations- und Bedienungsanweisungen eine Kondensatorbatterie, die mit 230 VAC aufgeladen ist, auch wenn für die VS2 Pumpe mit drehzahlvariablem Antrieb. Wenden Sie keine Spannung anliegt.
- Seite 3 WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Gefahr besteht, wenn eine Abflussabdeckung fehlt, gebrochen, lose, gerissen oder Installieren Sie alle elektrischen Bedienelemente wie nicht ordnungsgemäß gesichert ist. Ein-/Ausschalter, Zeitschaltuhren, Regelungssysteme usw. so auf der Geräteplatte, dass der Betrieb (Start, Verfangen von Haaren: Wenn sich das Haar in der Abflussabdeckung verfängt oder Abschalten oder Wartung) der Pumpen oder Filter verknotet, wird der Schwimmer unter Wasser festgehalten.
-
Seite 4: Pumpe Überblick
PUMPE ÜBERBLICK Pumpe Überblick • Aktive Korrektur des Leistungsfaktors Die VS2 Pumpe mit drehzahlvariablem Antrieb ist die ideale Wahl für alle Poolarten und wurde speziell als • Akzeptiert 99–253 V, 50/60 Hz erste Wahl für eine Vielzahl von eingelassenen Pools Eingangsversorgung konzipiert. •... -
Seite 5: Überblick Bedienfeld
ÜBERBLICK BEDIENFELD (4) LED-Anzeigen des Anzeigemodus (1) Drehzahltasten (5) Anzeigetaste (6) Schnellreinigung- (2) LED-Anzeige staste für Ausschließlich externe Steuerung (7) LED-Anzeige für Stromversorgung (3) Start/Stopp- Taste (8) "+" und "-" Pfeile Wenn der Motor der VS2 Pumpe mit drehzahlvariablem Antrieb an die Stromversorgung angeschlossen ist, kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum Starten des Motors führen. -
Seite 6: Installation
INSTALLATION Die VS2 Pumpe mit drehzahlvariablem Antrieb darf nur durch einen qualifizierten Installationsfachmann eingebaut werden. Weitere Montageanweisungen und Sicherheitsinformationen finden Sie auf den Seiten ii–iii unter "Warnungen und Sicherheitsanweisungen für die Pumpe". Montageort Hinweis: Diese Pumpe darf nur in einer Außenverkleidung Abbildung 1. - Seite 7 GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die Pumpe mit drehzahlvariablem Antrieb ist von einem zugelassenen bzw. zertifizierten Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften und Verordnungen zu installieren. Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen Personen durch einen Stromschlag führen und Sachschäden verursachen können.
- Seite 8 Steuerung mit externer Steuerung und digitalen Eingängen Der Benutzer kann die VS2 Pumpe mit drehzahlvariablem Antrieb mit automatisierten externen Steuerungen oder Pentair ControlPro™ betreiben und so alle vier programmierten Drehzahlen ferngesteuert kontrollieren. Die Pumpe verfügt ® über einen abgedichteten Anschluss, der für ein Pentair Datenkabel (optional, Bestell-Nr. 353129Z) zur Ansteuerung der Drehzahlen mithilfe von digitalen Eingangssignalen verwendet werden kann.
- Seite 9 Das externe Niederspannungssignal kann mithilfe von Schaltern oder Relais geregelt werden, um den gewünschten digitalen Eingang zu aktivieren. Wenn gleichzeitig mehr als ein digitaler Eingang aktiv ist, erfolgt die Verarbeitung nach Priorität. EXTERNAL LOW VOLTAGE SUPPLY 5-30 V AC/DC +5V OUTPUT FOR D.I. TRIGGER Abbildung 5: GROUND GREEN...
-
Seite 10: Betrieb Der Pumpe
So aktivieren Sie den Modus Ausschließlich externe deaktivieren Modus Ausschließlich Steuerung: externe Steuerung: Stoppen Sie die Pumpe durch Drücken der Start/ Stoppen Sie die Pumpe durch Drücken der Start/ Stopp-Taste. Stopp-Taste. Aktivieren Sie den Modus Ausschließlich externe Deaktivieren Sie den Modus Ausschließlich externe Steuerung, indem Sie die Start/Stopp-Taste 3 Steuerung, indem Sie die Start/Stopp-Taste 3 Sekunden gedrückt halten. -
Seite 11: Benutzerdefinierte Programme
DREHZAHL 1 beginnt um 8:00 Uhr und läuft 2 Stunden lang mit 3000 U/min. Sobald DREHZAHL 1 8 : 00 abgeschlossen ist, wird die Pumpe sofort auf die Standard-DREHZAHL 2 umgeschaltet. DREHZAHL 2 ist werksseitig auf 1400 U/min eingestellt und dauert 10 Stunden. - Seite 12 DREHZAHLen 1–3 programmiert wurde, bleibt die Bedienung der Pumpe während der Pumpe in einem stationären Zustand. Laufzeit [ DREHZAHL 1 + DREHZAHL 2 + DREHZAHL 3 < 24 Stunden ] 14. Drücken Sie die Start/Stopp-Taste und vergewissern Sie sich, dass die LED leuchtet. Die Pumpe ist jetzt Wenn der Motor der Pumpe an die Stromversorgung angeschlossen ist, eingeschaltet und durchläuft das benutzerdefinierte kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum...
- Seite 13 Ansaugen Diese Pumpe wird mit AKTIVIERTEM Ansaugmodus ausgeliefert. Sofern die Ansaugeinstellungen nicht im Menü geändert werden, beachten Sie bitte, dass die Pumpe auf die Ansaugdrehzahl beschleunigt, wenn sie zum ersten Mal in Betrieb genommen wird und die Start/Stopp-Taste gedrückt wird. Vergewissern Sie sich, dass die folgenden Anforderungen erfüllt sind, bevor Sie die Pumpe EINSCHALTEN.
- Seite 14 QuickClean Hinweis: Wenn die Dauer für die Schnellreinigung endet, nimmt die Pumpe das 24-Stunden-Programm an jenem Die VS2 Pumpe mit drehzahlvariablem Antrieb ist mit einer Punkt wieder auf, an dem sie sich normalerweise zu diesem Schnellreinigungsfunktion ausgestattet, die aktiviert werden kann, Zeitpunkt befinden würde.
- Seite 15 Werkseinstellung Der Antrieb kann erforderlichenfalls auf die Werkseinstellung zurückgesetzt werden. Durch eine Wiederherstellung der Werkseinstellung werden alle gespeicherten programmierten Benutzereinstellungen mit Ausnahme der Uhrzeit gelöscht. Bevor Sie die Werkseinstellungen wiederherstellen, überzeugen Sie sich davon, dass dies wirklich notwendig ist, da die Ergebnisse unwiderruflich sind. So stellen Sie die Werkseinstellungen wieder her: Stoppen Sie die Pumpe erforderlichenfalls durch Drücken der Start/Stopp-Taste.
-
Seite 16: Wartung
WARTUNG Siebkorb NICHT öffnen, wenn die VS2 Pumpe mit drehzahlvariablem Antrieb nicht ansaugt oder die Pumpe ohne Wasser im Siebkorb betrieben worden ist. Wenn eine Pumpe unter diesen Bedingungen betrieben wird, kann es zum Aufbau eines Dampfdrucks kommen und die Pumpe kann siedend heißes Wasser enthalten. Wenn die Pumpe geöffnet wird, kann es zu schweren Verletzungen kommen. Stellen Sie sicher, dass die Saug- und Druckventile geöffnet sind und der Siebtopf sich kühl anfühlt, um mögliche Verletzungen zu vermeiden. - Seite 17 SERVICE Vor Wartungsarbeiten an der VS2 Pumpe mit drehzahlvariablem Antrieb immer die Netzspannung zur Pool-Pumpe am Leistungsschalter ausschalten und das Kommunikationskabel abtrennen. Die Nichtbeachtung dieser Anweisung kann einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern, Benutzern oder anderen Personen führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Arbeiten an der Pumpe ausführen.
- Seite 18 Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand. Wenn der Wasserstand unter den Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung führt.
-
Seite 19: Troubleshooting
S5P2R™-VS2 Motorbaugruppe TROUBLESHOOTING Für die Diagnose bestimmter Symptome ist eventuell eine enge Interaktion mit, bzw. ein Arbeiten in der Nähe von Bauteilen erforderlich, die unter Elektrizität stehen. Kontakt mit Elektrizität kann zum Tod, zu Verletzungen und Sachschäden führen. Wenn Sie bei der Problembehebung Probleme haben, lassen Sie eine Diagnose, bei der Elektrizität im Spiel ist, von einem zugelassenen Experten durchführen. - Seite 20 Troubleshooting (Fortsetzung) Pumpe startet nicht. Netzspannung fehlt 1. Tauschen Sie die Sicherung aus, setzen Sie den Netztrennschalter/FI zurück. 2. Ziehen Sie die Anschlüsse der Netzkabel fest. Pumpenwelle ist arretiert Prüfen Sie, ob die Pumpe von Hand gedreht werden kann und entfernen Sie etwaige Blockaden. Pumpenwelle ist beschädigt Tauschen Sie die Pumpe aus.
-
Seite 21: Technische Daten Der Pumpe
Fehler und Alarme Wenn ein Alarm ausgelöst wird, zeigt der LCD-Bildschirm des Antriebs den Text des Fehlercodes an und die VS2 Pumpe mit drehzahlvariablem Antrieb wird gestoppt. Trennen Sie die Stromversorgung zur Pumpe ab und warten Sie, bis alle LEDs am Tastenfeld erloschen sind. Stellen Sie dann die Stromversorgung der Pumpe wieder her. Falls der Fehler dann nicht behoben ist, ist ein entsprechendes Troubleshooting erforderlich. - Seite 22 SAVE THESE INSTRUCTIONS ! PENTAIR AQUATIC SYSTEMS INDUSTRIEPARK WOLFSTEE, TOEKOMSTLAAN 30, 2200 HERENTALS - BELGIUM WWW.PENTAIRPOOLEUROPE.COM Copyright – Limited License: except as specifically permitted herein, no portion of the content on this document may be reproduced in any form or by any mean without the prior written permission of Pentair International SRL. Copyright –...
