Wiederzusammenbau Der Pumpe; Anweisungen Für Den Neustart - Sta-Rite Supermax-Vs2 Installationsanleitung

78
Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe
wird undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden
Wasserstand. Wenn der Wasserstand unter den Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt
wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung führt. Wenn die Pumpe so weiter betrieben wird, könnte es zu einem
Druckverlust kommen, der zu Schäden am Pumpengehäuse, am Laufrad und an der Dichtung sowie zu Sachschäden und Verletzungen führen könnte.

Wiederzusammenbau der Pumpe

1. Verwenden Sie beim Einbauen der Ersatzdichtung
in die Dichtungsplatte Seifenwasser, um den
Gummischuh anzufeuchten,
Dichtung in die Dichtungsplatte drücken.
2. Die Dichtungsplatte wieder am Motor montieren.
3. Bevor Sie den drehbaren Teil der Dichtung auf
der Motorwelle montieren, befeuchten Sie die
Motorwelle mit Seifenwasser und schieben Sie
die Dichtung auf die Motorwelle. Überzeugen Sie
sich, dass die Kohlenstofffläche Kontakt mit der
keramischen Fläche des stationären Sitzes hat.
Drücken Sie die Dichtung mit den Daumen in die
Dichtungsplatte und wischen Sie die Keramik-
und Kohlenstoffflächen mit einem sauberen Tuch
ab.
4. Schrauben Sie das Laufrad auf die Motorwelle
(im Uhrzeigersinn festdrehen)
5. Schrauben Sie
fest (gegen den Uhrzeigersinn anziehen).
Hinweis: Führen Sie einen 1/4" Sechskant-
Inbusschlüssel durch die Öffnung in der
Abdeckung des hinteren Motorlüfters in die
Motorwelle ein. Dadurch wird verhindert,
dass sich die Motorwelle dreht und Sie in die
Laufradsicherungsschraube schrauben.
6. Diffusor auf die
Gewährleisten Sie
der Kunststoffstifte und Bohrungen für die
Befestigungsschrauben.
7. Fetten Sie vor
Diffusordichtung und den O-Ring ein.
8. Montieren Sie
auf das Siebtopf-/Pumpengehäuse.
Sie die Durchgangsschrauben
vier Schrauben
festgeschraubt sind.
9. Die Pumpe mit Wasser füllen.

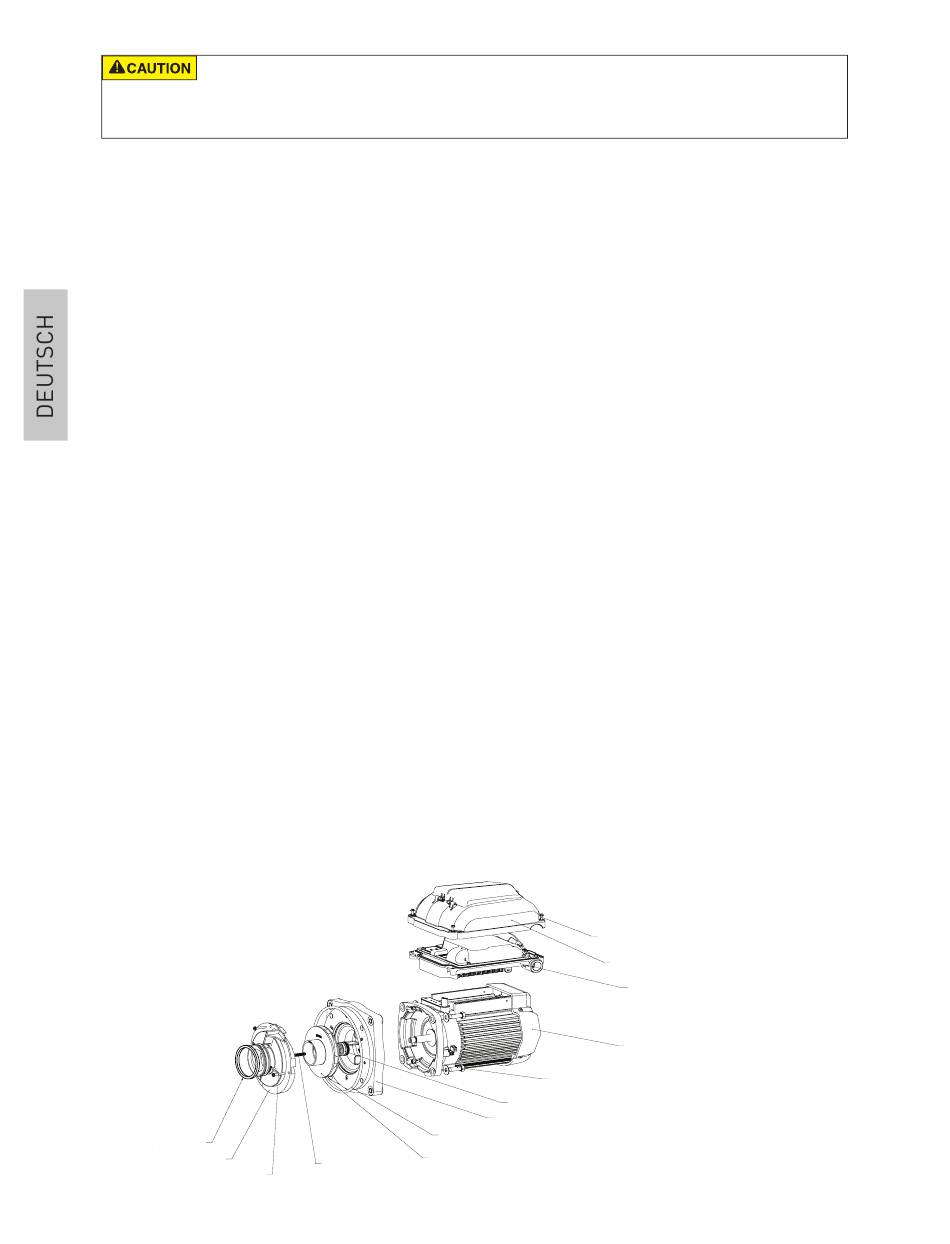

DIFFUSER SEAL
DIFFUSER
DIFFUSER SCREWS (3X)
All manuals and user guides at all-guides.com
bevor Sie
die Laufradsicherungsschraube
Dichtungsplatte montieren.
die korrekte Ausrichtung
dem Zusammenbau
die Motorunterbaugruppe
Ziehen
fest, bis
eingesetzt und von Hand
SEAL PLATE O-RING
IMPELLER
IMPELLER SET SCREW
(REVERSE THREAD)
10. Montieren Sie den Pumpendeckel und den
Kunststoff-Klemmring, siehe nächsten Abschnitt
"Anweisungen für den Neustart".
11. Lassen Sie
die
Anweisungen für den Neustart
Wenn die VS2 Pumpe mit drehzahlvariablem Antrieb
im Pool unterhalb des Wasserspiegels montiert ist,
müssen die Rücklauf- und Saugleitungen geschlossen
werden, bevor der Haar- und Flusentopf an der Pumpe
geöffnet wird. Vor dem Betrieb müssen die Ventile
wieder geöffnet werden.
Vorfüllen der Pumpe
Der Pumpensiebtopf muss mit Wasser gefüllt werden,
bevor die Pumpe erstmals gestartet wird.
Gehen Sie wie folgt vor, um ein Ansaugen der Pumpe
durchzuführen:
12. Entfernen Sie
Pumpendeckels. Entfernen Sie den Pumpendeckel.
13. Pumpensiebtopf mit Wasser füllen.
14. Montieren Sie die Pumpenabdeckung und den
Kunststoffklemmring wieder auf dem Siebtopf. Die
Pumpe ist jetzt bereit zum Ansaugen.
15. Entlüftungsventil am Filter öffnen und sicheren
Abstand zum Filter halten.
16. Schalten Sie die Stromzufuhr zur Pumpe ein.
17. Drücken Sie die Start/Stopp-Taste am Tastenfeld
des Antriebs.
programmiert wurde, startet sie.
die
Hinweis: Wenn die Pumpe nicht laut Programm
startet, drücken Sie die Drehzahl-Taste, um eine
manuelle Übersteuerung zu starten, mit der die
Pumpe gestartet wird.
alle
18. Das Ventil schließen, sobald Wasser aus dem
Entlüftungsventil austritt. Das System sollte nun
frei von Luft sein und Wasser zum und vom Pool
pumpen.
DRIVE COVER TO
DRIVE SCREWS (4X)
DRIVE COVER
MOTOR
MOTOR TO SEALPLATE
HARDWARE (4X)
MECHANICAL SEAL
SEAL PLATE
das System neu ansaugen.
den Kunststoffklemmring
Wenn die Pumpe
DRIVE
SuperMax
Motorbaugruppe
des
korrekt
VS2
®
