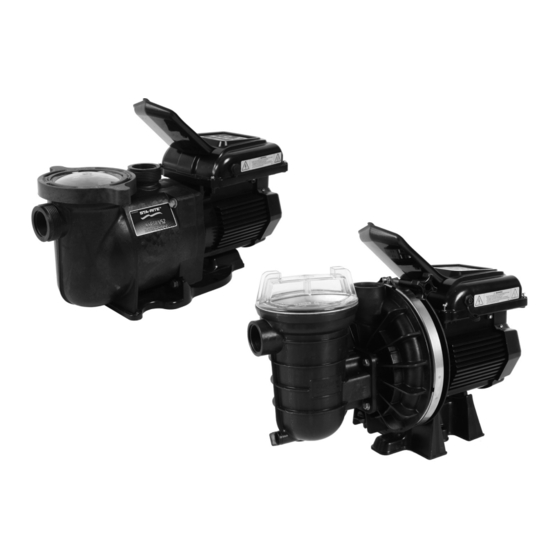

STA-RITE SUPERMAX-VS2 Installationsanleitung

Vorschau ausblenden Andere Handbücher für SUPERMAX-VS2:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 62

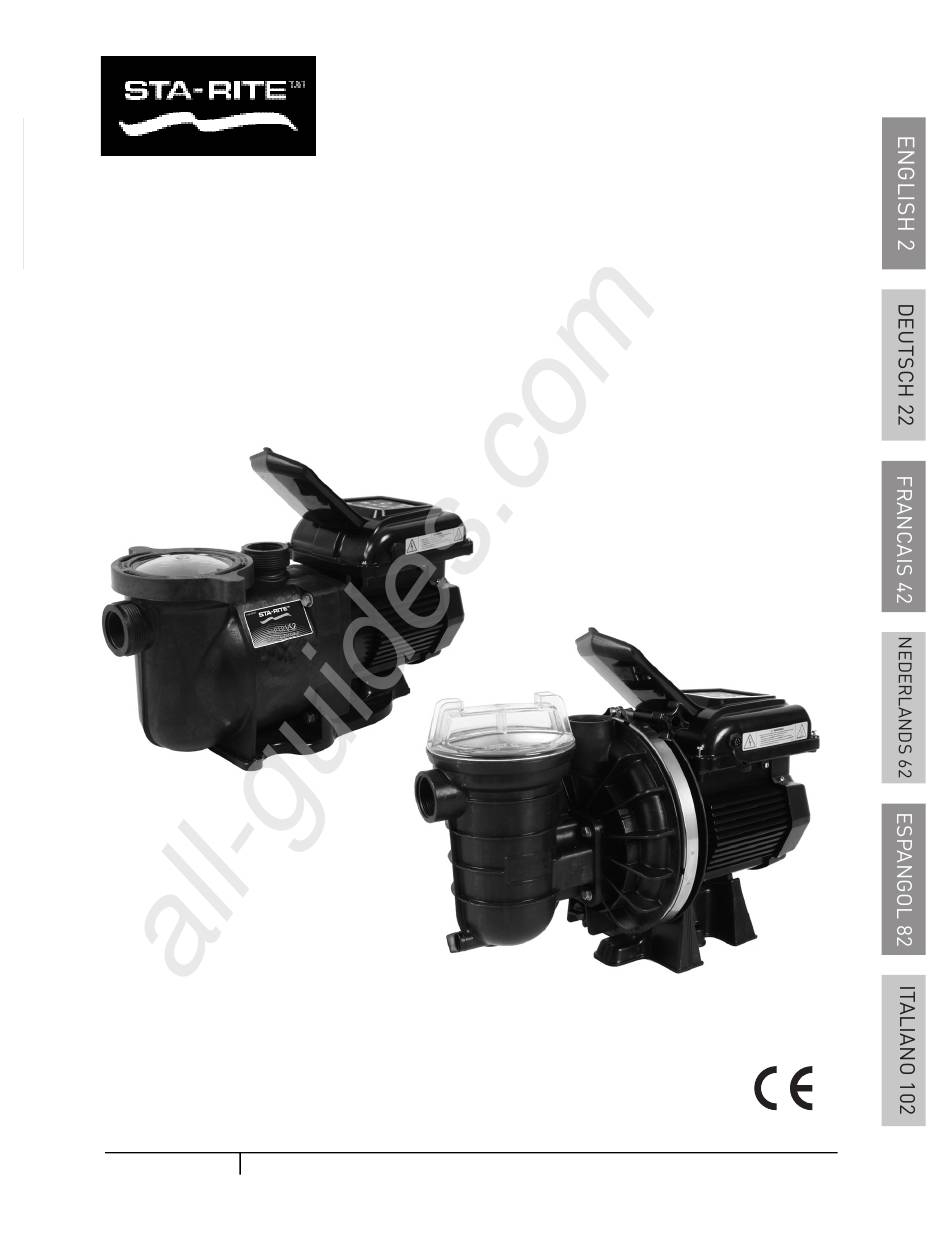

1
STA-RITE
VARIABLE SPEED PUMPS - SECOND GENERATION
SUPERMAX™-VS2 & S5P2R
INSTALLATION GUIDE / INSTALLATIEHANDLEIDING
BEDIENUNGSANLEITUNG / GUIDE DE L'INSTALLATION
GUIA DE INSTALACION / GUIDE ALL'INSTALLAZIONE
IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS
WATER SOLUTIONS P-INSB-STVS2 (Rev. 10/2016)
All manuals and user guides at all-guides.com
VS2
®
-VS2
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für STA-RITE SUPERMAX-VS2

Inhaltszusammenfassung für STA-RITE SUPERMAX-VS2

  • Seite 62: Wichtige Warnhinweise Und Sicherheitsanweisungen Für Die Pumpe

    All manuals and user guides at all-guides.com WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Allgemeine Warnhinweise WICHTIGER HINWEIS • Öffnen Sie auf keinen Fall das Gehäuse des Antriebsmotors. Es gibt Diese Anleitung enthält Installations- und Bedienungsanweisungen eine Kondensatorbatterie, die mit 230 VAC aufgeladen ist, auch wenn für die VS2 Pumpe mit drehzahlvariablem Antrieb.
  • Seite 63 All manuals and user guides at all-guides.com WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Gefahr besteht, wenn eine Abflussabdeckung fehlt, gebrochen, lose, gerissen oder Installieren Sie alle elektrischen Bedienelemente wie nicht ordnungsgemäß gesichert ist. Ein-/Ausschalter, Zeitschaltuhren, Regelungssysteme Verfangen von Haaren: Wenn sich das Haar in der Abflussabdeckung verfängt oder usw.

  • Seite 64: Pumpe Überblick

    All manuals and user guides at all-guides.com PUMPE ÜBERBLICK Pumpe Überblick • Aktive Korrektur des Leistungsfaktors Die VS2 Pumpe mit drehzahlvariablem Antrieb ist die ideale Wahl für alle Poolarten und wurde speziell als • Akzeptiert 99–253 V, 50/60 Hz erste Wahl für eine Vielzahl von eingelassenen Pools Eingangsversorgung konzipiert.

  • Seite 65: Überblick Bedienfeld

    All manuals and user guides at all-guides.com ÜBERBLICK BEDIENFELD (4) LED-Anzeigen des Anzeigemodus (1) Drehzahltasten (5) Anzeigetaste (6) Schnellreinigung- (2) LED-Anzeige staste für Ausschließlich externe Steuerung (7) LED-Anzeige für Stromversorgung (3) Start/Stopp- Taste (8) "+" und "-" Pfeile Wenn der Motor der VS2 Pumpe mit drehzahlvariablem Antrieb an die Stromversorgung angeschlossen ist, kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum Starten des Motors führen.

  • Seite 66: Fittings Und Ventile

    All manuals and user guides at all-guides.com INSTALLATION Die VS2 Pumpe mit drehzahlvariablem Antrieb darf nur durch einen qualifizierten Installationsfachmann eingebaut werden. Weitere Montageanweisungen und Sicherheitsinformationen finden Sie auf den Seiten ii–iii unter "Warnungen und Sicherheitsanweisungen für die Pumpe". Montageort Hinweis: Diese Pumpe darf nur in einer Außenverkleidung Abbildung 1.

  • Seite 67: Verdrahtungsübersicht Und Installation

    All manuals and user guides at all-guides.com GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die Pumpe mit drehzahlvariablem Antrieb ist von einem zugelassenen bzw. zertifizierten Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften und Verordnungen zu installieren. Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen Personen durch einen Stromschlag führen und Sachschäden verursachen können.

  • Seite 68: Steuerung Mit Externer Steuerung Und Digitalen Eingängen

    All manuals and user guides at all-guides.com Steuerung mit externer Steuerung und digitalen Eingängen Der Benutzer kann die VS2 Pumpe mit drehzahlvariablem Antrieb mit automatisierten externen Steuerungen oder Pentair ® ControlPro™ betreiben und so alle vier programmierten Drehzahlen ferngesteuert kontrollieren. Die Pumpe verfügt über einen abgedichteten Anschluss, der für ein Pentair Datenkabel (optional, Bestell-Nr.

  • Seite 69: Verbindung Mit Pentair

    All manuals and user guides at all-guides.com Das externe Niederspannungssignal kann mithilfe von Schaltern oder Relais geregelt werden, um den gewünschten digitalen Eingang zu aktivieren. Wenn gleichzeitig mehr als ein digitaler Eingang aktiv ist, erfolgt die Verarbeitung nach Priorität. EXTERNAL LOW VOLTAGE SUPPLY 5-30 V AC/DC +5V OUTPUT FOR D.I.

  • Seite 70: Betrieb Der Pumpe

    All manuals and user guides at all-guides.com So aktivieren Sie den Modus Ausschließlich externe deaktivieren Modus Ausschließlich Steuerung: externe Steuerung: Stoppen Sie die Pumpe durch Drücken der Start/ Stoppen Sie die Pumpe durch Drücken der Start/ Stopp-Taste. Stopp-Taste. Aktivieren Sie den Modus Ausschließlich externe Deaktivieren Sie den Modus Ausschließlich externe Steuerung, indem Sie die Start/Stopp-Taste 3 Steuerung, indem Sie die Start/Stopp-Taste 3...

  • Seite 71: Benutzerdefinierte Programme

    All manuals and user guides at all-guides.com DREHZAHL  1 beginnt um 8:00 Uhr und läuft 2 Stunden lang mit 3000  U/min. Sobald DREHZAHL  1 8 : 00 abgeschlossen ist, wird die Pumpe sofort auf die Standard-DREHZAHL  2 umgeschaltet. DREHZAHL  2 ist werksseitig auf 1400 ...

  • Seite 72: Bedienung Der Pumpe Während Der Laufzeit

    All manuals and user guides at all-guides.com DREHZAHLen  1–3 programmiert wurde, bleibt die Bedienung der Pumpe während der Pumpe in einem stationären Zustand. Laufzeit [ DREHZAHL  1 + DREHZAHL  2 + DREHZAHL  3 < 24 Stunden ] 14. Drücken Sie die Start/Stopp-Taste und vergewissern Sie sich, dass die LED leuchtet.
  • Seite 73 All manuals and user guides at all-guides.com Ansaugen Diese Pumpe wird mit AKTIVIERTEM Ansaugmodus ausgeliefert. Sofern die Ansaugeinstellungen nicht im Menü geändert werden, beachten Sie bitte, dass die Pumpe auf die Ansaugdrehzahl beschleunigt, wenn sie zum ersten Mal in Betrieb genommen wird und die Start/Stopp-Taste gedrückt wird. Vergewissern Sie sich, dass die folgenden Anforderungen erfüllt sind, bevor Sie die Pumpe EINSCHALTEN.

  • Seite 74: Verriegelung Des Tastenfelds

    All manuals and user guides at all-guides.com QuickClean Hinweis: Wenn die Dauer für die Schnellreinigung endet, nimmt die Pumpe das 24-Stunden-Programm an jenem Die VS2 Pumpe mit drehzahlvariablem Antrieb ist mit einer Punkt wieder auf, an dem sie sich normalerweise zu diesem Schnellreinigungsfunktion ausgestattet, die aktiviert werden kann, Zeitpunkt befinden würde.
  • Seite 75 All manuals and user guides at all-guides.com Werkseinstellung Der Antrieb kann erforderlichenfalls auf die Werkseinstellung zurückgesetzt werden. Durch eine Wiederherstellung der Werkseinstellung werden alle gespeicherten programmierten Benutzereinstellungen mit Ausnahme der Uhrzeit gelöscht. Bevor Sie die Werkseinstellungen wiederherstellen, überzeugen Sie sich davon, dass dies wirklich notwendig ist, da die Ergebnisse unwiderruflich sind.

  • Seite 76: Wartung

    All manuals and user guides at all-guides.com WARTUNG Siebkorb NICHT öffnen, wenn die VS2 Pumpe mit drehzahlvariablem Antrieb nicht ansaugt oder die Pumpe ohne Wasser im Siebkorb betrieben worden ist. Wenn eine Pumpe unter diesen Bedingungen betrieben wird, kann es zum Aufbau eines Dampfdrucks kommen und die Pumpe kann siedend heißes Wasser enthalten.

  • Seite 77: Auswechseln Der Wellendichtung

    All manuals and user guides at all-guides.com SERVICE Vor Wartungsarbeiten an der VS2 Pumpe mit drehzahlvariablem Antrieb immer die Netzspannung zur Pool-Pumpe am Leistungsschalter ausschalten und das Kommunikationskabel abtrennen. Die Nichtbeachtung dieser Anweisung kann einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern, Benutzern oder anderen Personen führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Arbeiten an der Pumpe ausführen.

  • Seite 78: Wiederzusammenbau Der Pumpe

    All manuals and user guides at all-guides.com Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand.
  • Seite 79 All manuals and user guides at all-guides.com S5P2R™-VS2 Motorbaugruppe TROUBLESHOOTING Für die Diagnose bestimmter Symptome ist eventuell eine enge Interaktion mit, bzw. ein Arbeiten in der Nähe von Bauteilen erforderlich, die unter Elektrizität stehen. Kontakt mit Elektrizität kann zum Tod, zu Verletzungen und Sachschäden führen. Wenn Sie bei der Problembehebung Probleme haben, lassen Sie eine Diagnose, bei der Elektrizität im Spiel ist, von einem zugelassenen Experten durchführen.
  • Seite 80 All manuals and user guides at all-guides.com Troubleshooting (Fortsetzung) Pumpe startet nicht. Netzspannung fehlt 1. Tauschen Sie die Sicherung aus, setzen Sie den Netztrennschalter/FI zurück. 2. Ziehen Sie die Anschlüsse der Netzkabel fest. Pumpenwelle ist arretiert Prüfen Sie, ob die Pumpe von Hand gedreht werden kann und entfernen Sie etwaige Blockaden.

  • Seite 81: Fehler Und Alarme

    All manuals and user guides at all-guides.com Fehler und Alarme Wenn ein Alarm ausgelöst wird, zeigt der LCD-Bildschirm des Antriebs den Text des Fehlercodes an und die VS2 Pumpe mit drehzahlvariablem Antrieb wird gestoppt. Trennen Sie die Stromversorgung zur Pumpe ab und warten Sie, bis alle LEDs am Tastenfeld erloschen sind.
  • Seite 124 All manuals and user guides at all-guides.com SAVE THESE INSTRUCTIONS ! PENTAIR AQUATIC SYSTEMS INDUSTRIEPARK WOLFSTEE, TOEKOMSTLAAN 30, 2200 HERENTALS - BELGIUM WWW.PENTAIRPOOLEUROPE.COM Copyright – Limited License: except as specifically permitted herein, no portion of the content on this document may be reproduced in any form or by any mean without the prior written permission of Pentair International SRL.
