Installation - EBT Control MBIQ-S Bedienungsanleitung

Installation

w Bitte entnehmen Sie vor Beginn der Arbeiten den Akku aus dem System!
Zur Installation muss der vorhandene, original Geschwindigkeitssensor gegen das
MBIQ-S getauscht werden. Den original Sensor können Sie für einen späteren
Rückbau aufbewahren.
Der Sensor befindet sich am hinteren Rahmen und arbeitet in Verbindung mit dem
am Hinterrad angebrachten Magneten. Die Sensorleitung wird oftmals durch den
Rahmen geführt (je nach Hersteller). Das Steckerende ist im Motorraum
eingesteckt, dieser ist meist einfach durch eine Plastikabdeckung verdeckt.
Verschraubung
Magnetschalter
Sensorführung

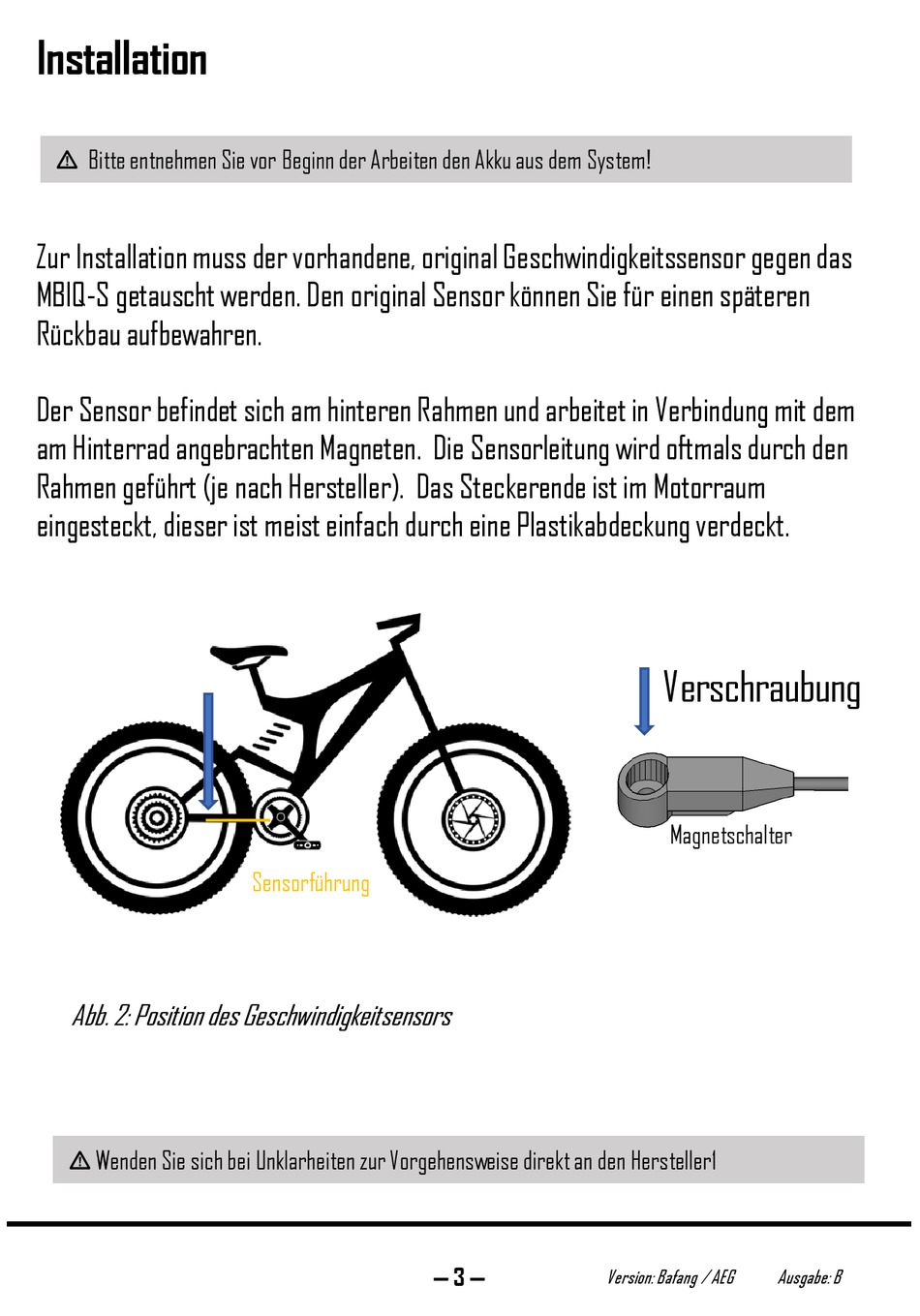

Abb. 2: Position des Geschwindigkeitsensors
w Wenden Sie sich bei Unklarheiten zur Vorgehensweise direkt an den Hersteller1
— 3 —
Version: Bafang / AEG Ausgabe: B
