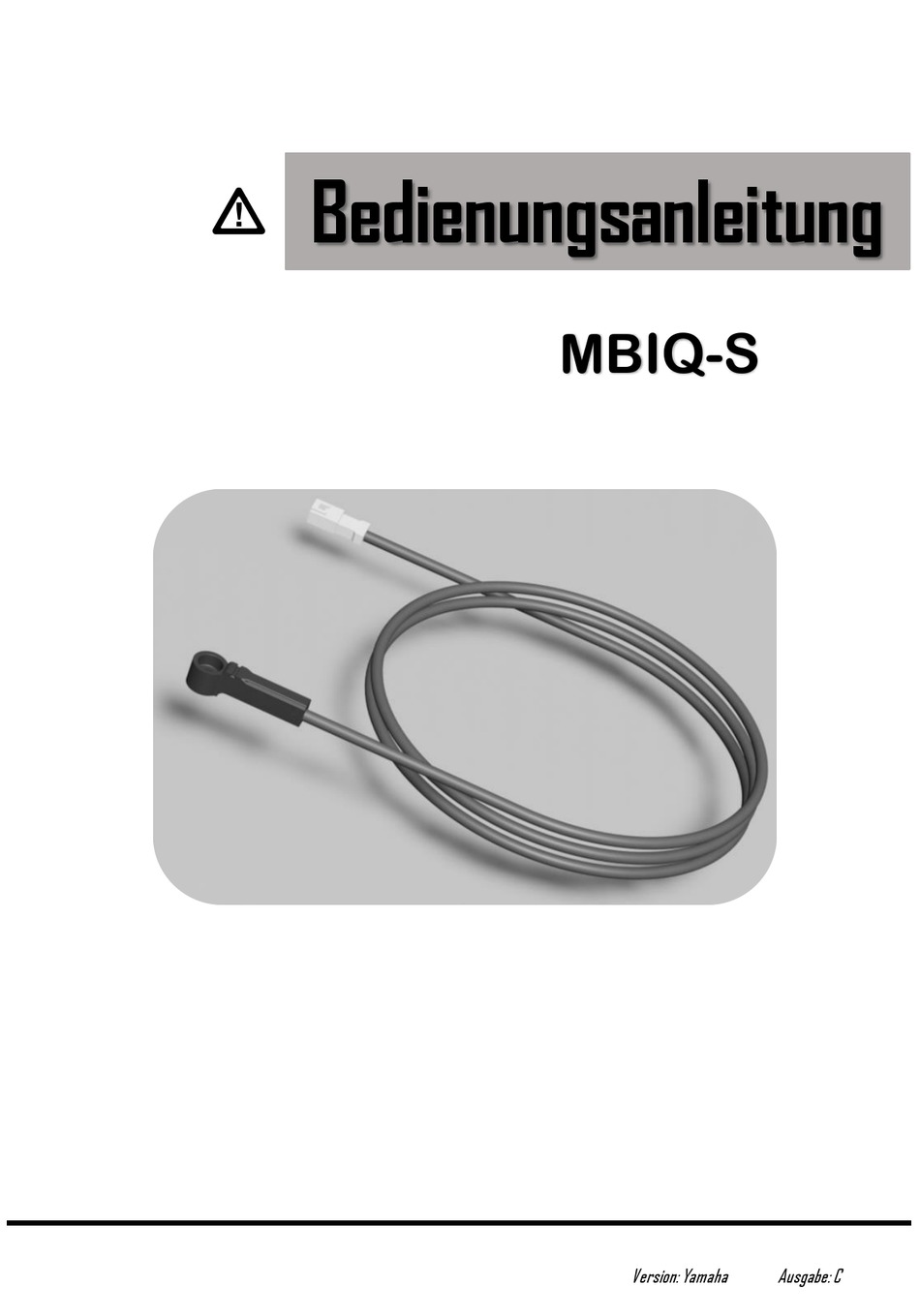

  • Seite 1 Bedienungsanleitung MBIQ-S Version: Yamaha Ausgabe: C...

  • Seite 2: Bestimmungsgemäßer Gebrauch

    Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Inbetriebnahme des Geräts die Anleitung sorgfältig durch und bewahren Sie diese gut auf. Bei Weitergabe des Gerätes ist diese Anleitung mit auszuhändigen. Der Hersteller übernimmt keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

  • Seite 3: Technische Daten

    Technische Daten Kompatibel zu den meisten, gängigen Mittelmotoren: mit identischem Steckverbinder Motor/Steckersystem: YAMAHA PW-… • AEG ( z.B, Sportsdrive) • GIANT • Kabellänge: ca. 600 mm Betriebsarten: Dauerhaft aktiviert • Dauerhaft deaktiviert • Aktivierung nach Einschaltbedingung • Spannungsversorgung: Keine separate Versorgung notwendig! —...

  • Seite 4: Installation

    Bitte entnehmen Sie vor Beginn der Arbeiten den Akku aus dem System! Zur Installation muss der vorhandene, original Geschwindigkeitssensor gegen das MBIQ-S getauscht werden. Den original Sensor können Sie für einen späteren Rückbau aufbewahren. Der Sensor ist mit einer Schraube und ggf. verschiedenen Unterlegscheiben versehen.
  • Seite 5 Zugang zum Motorraum Der Sensor befindet sich am hinteren Rahmen und arbeitet in Verbindung mit dem am Hinterrad angebrachten Magneten. Das Steckerende ist im Motorraum eingesteckt, weshalb der Motorblockgelöst werden muss um Zugang zum Sensorstecker zu erhalten. Entfernen Sie die blauen Schrauben und lösen...
  • Seite 6 Abb. 5 Stecker des Geschwindigkeitssensors Einbau des Tuining Sensors Tauschen Sie nun den original Sensor durch das MBIQ-S aus und befestigen Sie diesen ach gleiche Weise. w Hier sind die Herstellerangaben zur Montageart / Befestigungshinweise zwingend zu beachten um eine ordnungsgemäße Befestigung zu gewährleisten! Ist das Tuning integriert, so können Sie die korrekte Funktion ggf.
  • Seite 7 Betriebsarten Sie haben die Möglichkeit zwischen drei Betriebsarten zu wählen: Tuning dauerhaft aktiviert • Tuning dauerhaft deaktiviert • Tuning nach Einschaltbedingung • 1. Dauerhaftes Tuning aktiviert In dieser Betriebsart wird die Geschwindigkeitsbegrenzung dauerhaft aufgehoben. Die tatsächlich gefahrene Geschwindigkeit entspricht ab ca.25 km/h nicht mehr der angezeigten Geschwindigkeit.

  • Seite 8: Programmierung Der Betriebsarten

    Programmierung der Betriebsarten Um in den Programmiermodus zu gelangen, müssen Sie folgenden Ablauf durchführen: Schalten Sie das Rad vor Beginn aus und warten Sie einen Moment… Stellen Sie sicher, dass sich der Speichenmagnet vor dem Einschalten des Systems auf der Höhe des Sensors befindet.
  • Seite 9 Bringen Sie den Magneten erneut für 3 Sekunden vor den Sensor. Wird der Magnet jetzt entfernt, springt der Tuningsensor in den Programmiermodus. Wenn der Ablauf korrekt durchgeführt wurde, zeigt das Display nun die eingestellte Betriebsart durch Ausgabe unterschiedlicher Geschwindigkeiten (Erklärung folgt aus nächster Seite) auf dem jeweiligen Display Ihres Rads an. Um durch die verschiedenen Betriebsarten zu navigieren, reicht es aus einfach eine Radumdrehung vorzunehmen.
  • Seite 10 Tuning dauerhaft aktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning dauerhaft deaktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning nach Einschaltbedingung (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Sofern Sie keine Änderungen speichern möchten, schalten Sie Ihr System einfach aus, die zuletzt gewählte Betriebsart bleibt dann erhalten.
  • Seite 11 Haftungsausschluss Ich weise ausdrücklich darauf hin, dass E Bike Tuning Produkte nur an Pedelecs und S-Pedelecs im privaten, abgeschlossenen Bereich genutzt werden dürfen, wie zum Beispiel etwa für Sport- und Werbezwecke. E Bike Tuning ist im Bereich der Straßenverkehrs-Ordnung nicht zulässig. Die Benutzung geschieht auf eigene Gefahr.
  • Seite 12 Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme. Sie können das Tuning-Kit auch nach Gebrauch an Ihren Fachhändler zurückgeben. Herstellerangaben: EBT Control s.r.o. Příkopy 1889 393 01 Pelhřimov CZECH REPUBLIC E-Mail: yeollin@ebtcontrol.com...
