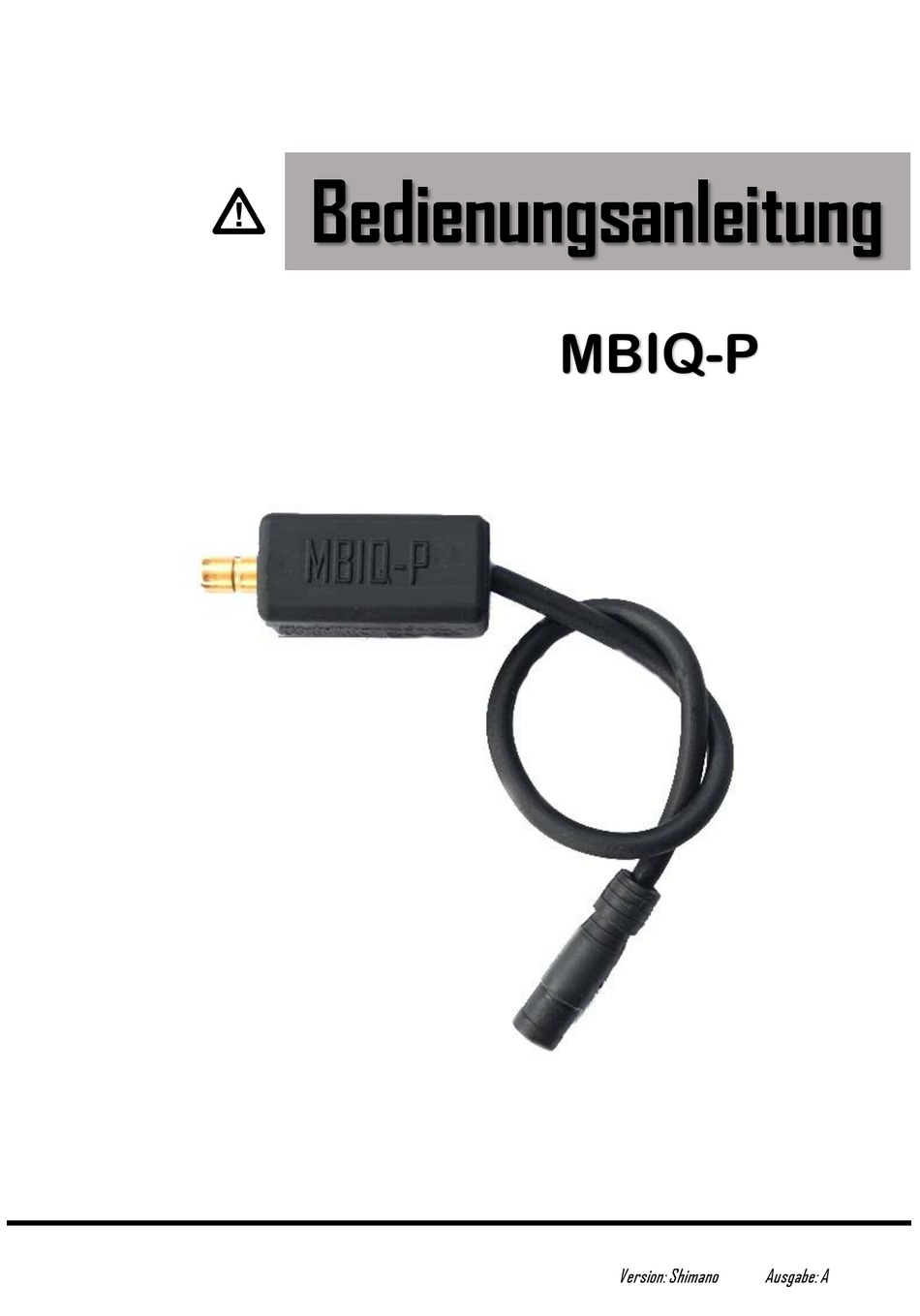

- Seite 1 Bedienungsanleitung MBIQ-P Version: Shimano Ausgabe: A...
-
Seite 2: Bestimmungsgemäßer Gebrauch
Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Inbetriebnahme des Geräts die Anleitung sorgfältig durch und bewahren Sie diese gut auf. Bei Weitergabe des Gerätes ist diese Anleitung mit auszuhändigen. Der Hersteller übernimmt keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden. -
Seite 3: Technische Daten
Technische Daten Kompatibel zu gängigen Shimano Mittelmotoren: Motor/Steckersystem: Steps E8xxx • Steps E7xxx • Steps E6xxx • … • Kabellänge: ca. 150 mm Betriebsarten: Dauerhaft aktiviert • Dauerhaft deaktiviert • Aktivierung nach Einschaltbedingung • Spannungsversorgung: Keine separate Versorgung notwendig! Displayanzeige Manipulierte Werte ab ca. - Seite 4 Installation w Bitte entnehmen Sie vor Beginn der Arbeiten den Akku aus dem System! Zur Installation des MBIQ-P muss dieser in die Leitung des vorhandenen Geschwindigkeitssensors integriert werden. Der Sensor befindet sich am hinteren Rahmen oder ggf. neben der Steckachse und arbeitet in Verbindung mit dem am Hinterrad oder Bremsscheibe angebrachten Magneten.
- Seite 5 Stecker gefunden zu haben und ziehen Sie diesen dann vorsichtig aus der Buchse. w Einen Steckerbelegungsplan finden Sie im Handbuch zu Ihrem Motor! Abb. 2 Steckerende des Geschwindigkeit-Sensors Nachfolgend muss nun das MBIQ-P zwischen Stecker und dem Motoranschluss eingefügt werden. — 4 — Version: Shimano...
- Seite 6 Einbau des MBIQ-P Das Tuningmodul besitzt zwei Anschlüsse, welche wie folgt zu verbinden sind: Abb. 3 Anschlüsse des MBIQ-P Das Steckerende des Geschwindigkeitssensors (1) wird in die vergoldete Buchse (2) gesteckt. WICHTIG: Drücken Sie den Stecker (1) fest auf die Buchse (2) und drehen Sie diesen ein wenig „hin und her“...
-
Seite 7: Betriebsarten
Betriebsarten Sie haben die Möglichkeit zwischen drei Betriebsarten zu wählen: Tuning dauerhaft aktiviert • Tuning dauerhaft deaktiviert • Tuning nach Einschaltbedingung • 1. Dauerhaftes Tuning aktiviert In dieser Betriebsart wird die Geschwindigkeitsbegrenzung dauerhaft aufgehoben. Die tatsächlich gefahrene Geschwindigkeit entspricht ab ca.25 km/h nicht mehr der angezeigten Geschwindigkeit. -
Seite 8: Programmierung Der Betriebsarten
Programmierung der Betriebsarten Um in den Programmiermodus zu gelangen, müssen Sie folgenden Ablauf durchführen: Schalten Sie das Rad vor Beginn aus und warten Sie einen Moment… Stellen Sie sicher, dass sich der Speichenmagnet vor dem Einschalten des Systems auf der Höhe des Sensors befindet. - Seite 9 Bringen Sie den Magneten erneut für 3 Sekunden vor den Sensor. Wird der Magnet jetzt entfernt, springt der Tuningsensor in den Programmiermodus. Wenn der Ablauf korrekt durchgeführt wurde, zeigt das Display nun die eingestellte Betriebsart durch Ausgabe unterschiedlicher Geschwindigkeiten (Erklärung folgt aus nächster Seite) auf dem jeweiligen Display Ihres Rads an. Um durch die verschiedenen Betriebsarten zu navigieren, reicht es aus einfach eine Radumdrehung vorzunehmen.
- Seite 10 Tuning dauerhaft aktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning dauerhaft deaktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning nach Einschaltbedingung (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Sofern Sie keine Änderungen speichern möchten, schalten Sie Ihr System einfach aus, die zuletzt gewählte Betriebsart bleibt dann erhalten.
-
Seite 11: Haftungsausschluss
Haftungsausschluss Ich weise ausdrücklich darauf hin, dass E-Bike Tuning Produkte nur an sogenannten S-Pedelecs, also Kraftfahrzeuge im privaten, abgeschlossenen Bereich genutzt werden dürfen. Zum Beispiel etwa für Sport-Wettbewerbe und Werbezwecke. E-Bike Tuning ist im Bereich der Straßenverkehrs Ordnung nichtzulässig. Die Benutzung geschieht auf eigene Gefahr. - Seite 12 Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme. Sie können das Tuning-Kit auch nach Gebrauch an Ihren Fachhändler zurückgeben. Herstellerangaben: EBT Control s.r.o. Příkopy 1889 393 01 Pelhřimov CZECH REPUBLIC E-Mail: yeollin@ebtcontrol.com...
