Inhaltszusammenfassung für EBT Control MBIQ-S

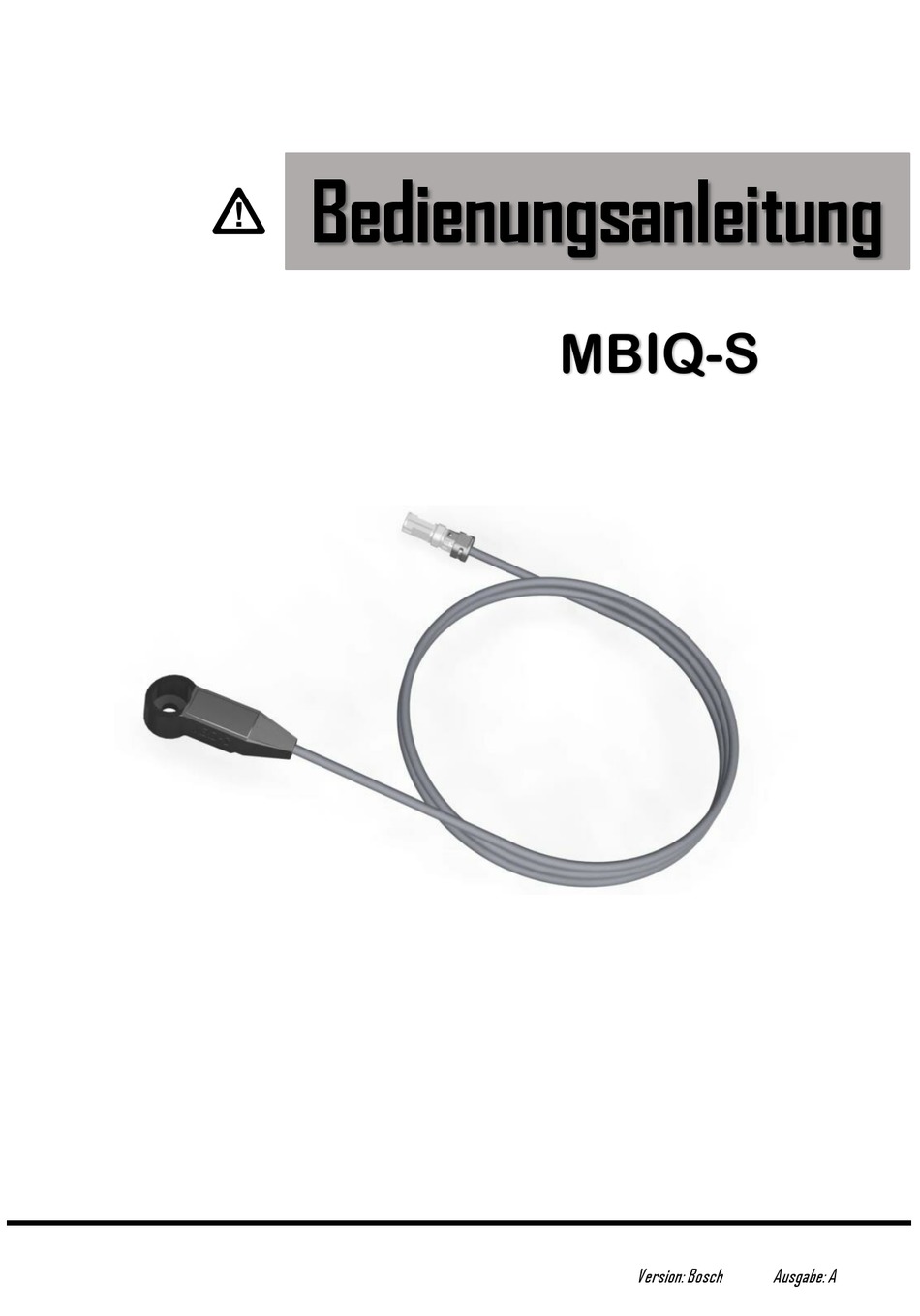

- Seite 1 Bedienungsanleitung MBIQ-S Version: Bosch Ausgabe: A...
-
Seite 2: Bestimmungsgemäßer Gebrauch
Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Inbetriebnahme des Geräts die Anleitung sorgfältig durch und bewahren Sie diese gut auf. Bei Weitergabe des Gerätes ist diese Anleitung mit auszuhändigen. Der Hersteller übernimmt keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden. -
Seite 3: Technische Daten
Technische Daten Kompatibel zu den meisten, gängigen Bosch Mittelmotoren: Active Line • Motor/Steckersystem: Performance Line • Performance Line CX • GEN3, GEN4,… • Kabellänge: ca. 600 mm Betriebsarten: Dauerhaft aktiviert • Dauerhaft deaktiviert • Aktivierung nach Einschaltbedingung • Spannungsversorgung: Keine separate Versorgung notwendig! —... - Seite 4 Installation w Bitte entnehmen Sie vor Beginn der Arbeiten den Akku aus dem System! Zur Installation des muss der vorhandene, original Geschwindigkeitssensor gegen das MBIQ-S getauscht werden. Den original Sensor können Sie für einen späteren Rückbau aufbewahren. MBIQ-S Abb. 2 MBIQ-S Tuningkit / original Sensor Der Sensor befindet sich am hinteren Rahmen und arbeitet in Verbindung mit dem am Hinterrad angebrachten Magneten.
- Seite 5 Verschraubung Abb. 5 Verschraubung des Sensors Zugang zum Motorraum Halten Sie bitte vor Benutzung des Abziehwerkzeugs Rückfrage mit dem Hersteller, sollten Unklarheiten bezüglich der Verwendung bestehen. Abb. 4 Beispiel eines Kurbelabziehwerkzeugs zum Abnehmen des Kurbelarms Ggf. besitzt Ihr Motorraum zusätzliche Kunststoffabdeckungen, welche Sie nun entfernen können, um letztendlich den Zugang zum Steckerende freizulegen.
- Seite 6 Lösen Sie nun die Schraube am original Sensor und entfernen Sie diesen. Ggf. ist dieser an einigen Stellen durch den Rahmen geführt. Sollte sich herausstellen sich dass das spätere einfädeln des neuen Sensorkabels als schwierig erweisen könnte, so ziehen Sie evtl. einen „Zugdraht“ beim herausnehmen des Kabels mit ein.
-
Seite 7: Betriebsarten
Betriebsarten Sie haben die Möglichkeit zwischen drei Betriebsarten zu wählen: Tuning dauerhaft aktiviert • Tuning dauerhaft deaktiviert • Tuning nach Einschaltbedingung • 1. Dauerhaftes Tuning aktiviert In dieser Betriebsart wird die Geschwindigkeitsbegrenzung dauerhaft aufgehoben. Die tatsächlich gefahrene Geschwindigkeit entspricht ab ca.25 km/h nicht mehr der angezeigten Geschwindigkeit. -
Seite 8: Programmierung Der Betriebsarten
Programmierung der Betriebsarten Um in den Programmiermodus zu gelangen, müssen Sie folgenden Ablauf durchführen: Schalten Sie das Rad vor Beginn aus und warten Sie einen Moment… Stellen Sie sicher, dass sich der Speichenmagnet vor dem Einschalten des Systems auf der Höhe des Sensors befindet. - Seite 9 Bringen Sie den Magneten erneut für 3 Sekunden vor den Sensor. Wird der Magnet jetzt entfernt, springt der Tuningsensor in den Programmiermodus. Wenn der Ablauf korrekt durchgeführt wurde, zeigt das Display nun die eingestellte Betriebsart durch Ausgabe unterschiedlicher Geschwindigkeiten (Erklärung folgt aus nächster Seite) auf dem jeweiligen Display Ihres Rads an. Um durch die verschiedenen Betriebsarten zu navigieren, reicht es aus einfach eine Radumdrehung vorzunehmen.
- Seite 10 Tuning dauerhaft aktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning dauerhaft deaktiviert (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Tuning nach Einschaltbedingung (die tatsächlich angezeigte Geschwindigkeit kann etwas variieren!) Sofern Sie keine Änderungen speichern möchten, schalten Sie Ihr System einfach aus, die zuletzt gewählte Betriebsart bleibt dann erhalten.
-
Seite 11: Haftungsausschluss
Haftungsausschluss Ich weise ausdrücklich darauf hin, dass E-Bike Tuning Produkte nur an sogenannten S-Pedelecs, also Kraftfahrzeuge im privaten, abgeschlossenen Bereich genutzt werden dürfen. Zum Beispiel etwa für Sport-Wettbewerbe und Werbezwecke. E-Bike Tuning ist im Bereich der Straßenverkehrs Ordnung nichtzulässig. Die Benutzung geschieht auf eigene Gefahr. - Seite 12 Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme. Sie können das Tuning-Kit auch nach Gebrauch an Ihren Fachhändler zurückgeben. Herstellerangaben: EBT Control s.r.o. Příkopy 1889 393 01 Pelhřimov CZECH REPUBLIC E-Mail: yeollin@ebtcontrol.com...
