13. Die Registerkarte Expertenergebnis auswählen.


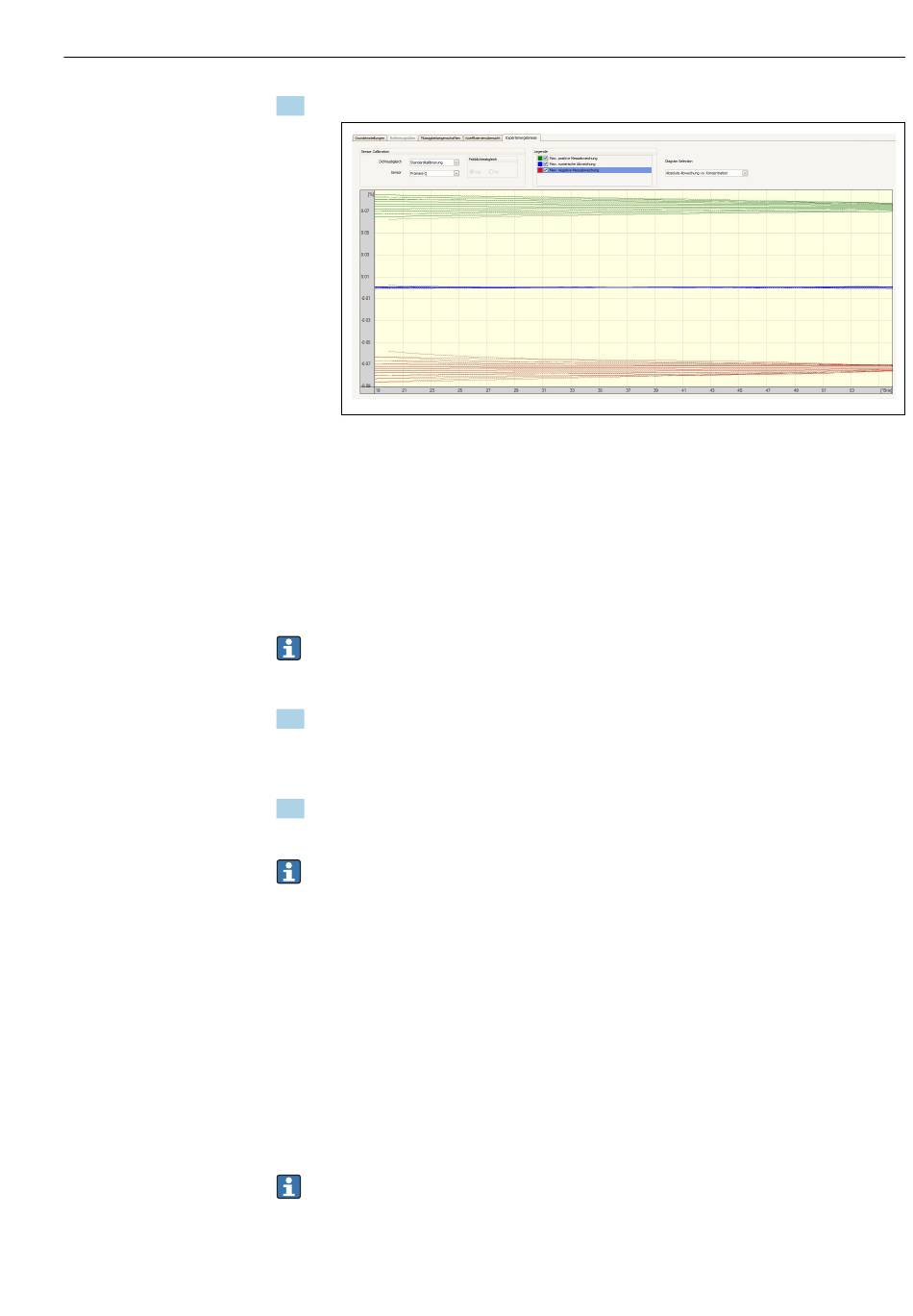

In der Registerkarte Expertenergebnis wird bei Auswahl der Diagram Selection:
Absolut Abweichung vs. Konzentration die zu erwartende Genauigkeit der
Konzentrationsmessung über den gewählten Konzentrationsbereich dargestellt.
Die blauen Werte zeigen die maximale numerische Abweichung des Koeffizien-
tenmodells zu den Tabellenwerten (Qualität der Näherung). In grün und rot wird
die maximale Messabweichung (in positive und negative Richtung) dargestellt.
Diese beinhaltet neben dem Näherungsfehler auch die Dichtemessgenauigkeit
und hängt somit wesentlich von der Wahl des Sensors und der Güte der Dichte-
kalibration ab.
Die in blau dargestellte maximale numerische Abweichung gilt nur für die Berech-
nung der Konzentration über das Koeffizientenmodell. Die direkte Implementation in
das Messgerät bietet bessere Genauigkeit insbesondere bei der Ethanolmessung.
14. In der Funktion Sensor den Messaufnehmer auswählen.
 In der Funktion Dichteabgleich evtl. Sonderdichtekalibrierung eingeben (optio-
nal verfügbar).
Die Option Felddichteabgleich kann zusätzlich ausgewählt werden.
15. In der Menüleiste Schaltfläche Schreiben betätigen.
 Die berechneten Koeffizienten werden in das Gerät übertragen.
• Die Verwendung der Funktion Schreiben wird gegenüber der manuellen Übertra-
gung der Koeffizienten in das Gerät empfohlen. Transkriptions- und ggf. Rundungs-
fehler werden so vermieden.
• Über die Schaltfläche Lesen können die berechneten Koeffizienten mit denen aus
dem Gerät verglichen werden.
• Der neu erstellte Koeffizientensatz kann über die Schaltflächen Speichern oder
Speichern als gesichert werden. So können eventuell irrtümlich überschriebene
Koeffizientensätze wieder hergestellt werden. Die Dateiendung lautet ".conc".
• Über die Schaltfläche Drucken kann ein PDF Dokument erstellt werden, welches
sämtliche Geräteparameter enthält.
Messungen basierend auf den Koeffizienten durchführen
‣
Im Parameter Name Koeffizientensatz im Menü Setup → Erweitertes Setup → Kon-
zentration → Konzentrationsprofil 1 ... n den für die Berechnung verwendeten Koeffizi-
entensatz auswählen.
Die Auswahl der benutzerdefinierten Einheiten erlaubt das Setzen von Offset und
Faktor für eine einfache Anpassungen der Konzentrationsmessung: Setup → Erweiter-
tes Setup → Konzentration → Konzentrationseinheit
