5.3.3 Berechnungsbasis "Definierte Flüssigkeiten"
Im Gerät sind verschiedene Flüssigkeiten (Mischungen) zur Messung der Konzentration
vordefiniert. Diese können auf Geräteebene ausgewählt und direkt verwendet werden. Der
Einsatz von FieldCare zur Koeffizientenberechnung ist in dem Fall weder notwendig noch
sinnvoll.
Für die Adaption der Konzentrationsmessung (Abgleich zu Referenzmessung), die über die
Anpassung des Mineralgehaltes hinaus geht, ist eine Umrechnung des jeweiligen Kon-
zentrationsmodells in ein Näherungsmodell (Koeffizientensatz) erforderlich. Dies kann mit
FieldCare durchgeführt werden.
Tabelle der im Messgerät fest definierten Flüssigkeiten →  10.

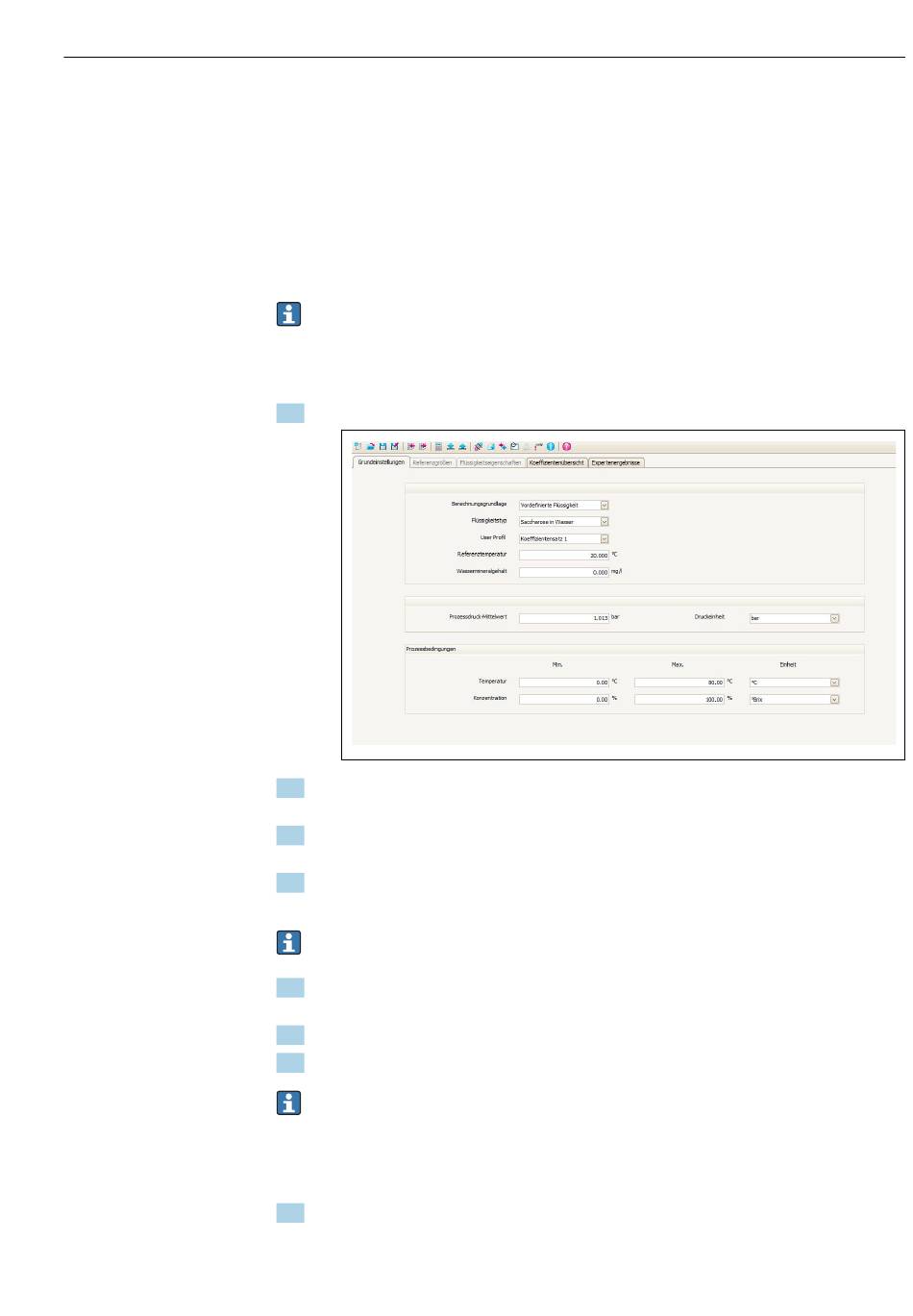

Berechnung der Koeffizienten für "Definierte Flüssigkeiten"
1. Die Registerkarte Grundeinstellung auswählen.

2. In der Funktion Berechnungsgrundlage folgende Option auswählen: Vordefinierte
Flüssigkeiten.
3. In der Funktion Flüssigkeitstyp eine definierte Flüssigkeiten (Mischungen) auswäh-
len: z.B. Saccharose in Wasser, typischerweise für °Brix Messung.
4. In der Funktion User Profil den Koeffizientensatz auswählen, in dem die Koeffizien-
ten für die gewählte definierte Flüssigkeiten (Mischungen) geschrieben werden.
Es stehen drei Koeffizientensätze zur Verfügung.
5. In der Funktion Wassermineralgehalt Angaben zu Mineralgehalt des
Trägermediums Wasser (Wassermineralgehalt) eingeben.
6. In der Funktion Prozessdruck-Mittelwert den Prozessdruck eingeben.
7. In der Funktion Druckeinheit die gewünschte Einheit auswählen.
Der Effekt von Mineralgehalt und Druck auf die Dichte des Messstoffs wird bei der
Bestimmung der Koeffizienten berücksichtigt. Die Daten zu der reinen Mischung
unter Normalbedingungen erhält man bei folgender Einstellung:
• Wassermineralgehalt: 0 mg/l
• Prozessdruck-Mittelwert: 1,013 bar (14,7 psi)
8. In der Funktion Temperatur den gewünschten mininal und maximal Wert eingeben
und die Einheit auswählen.
