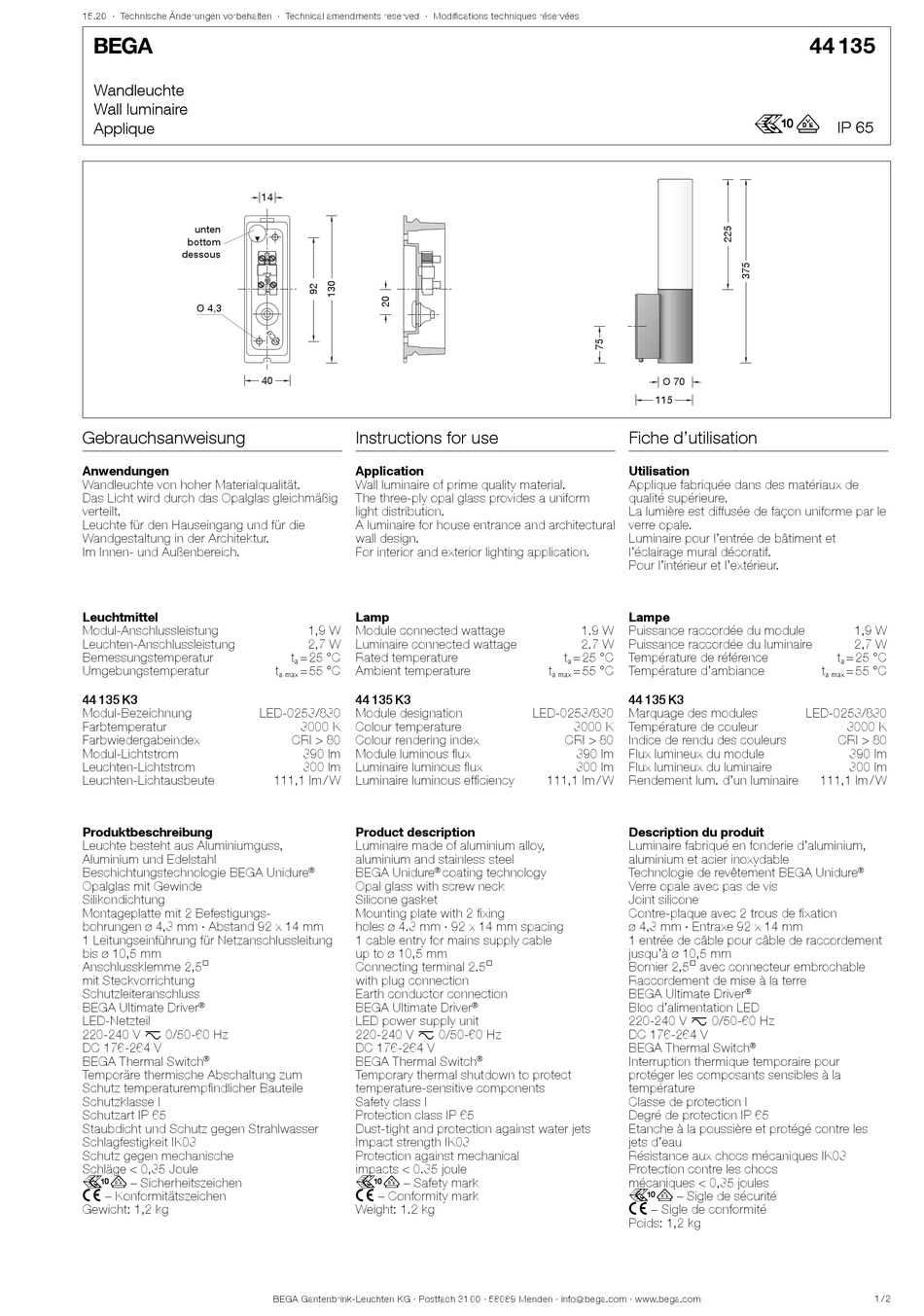

BEGA 44135 Gebrauchsanweisung

15.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

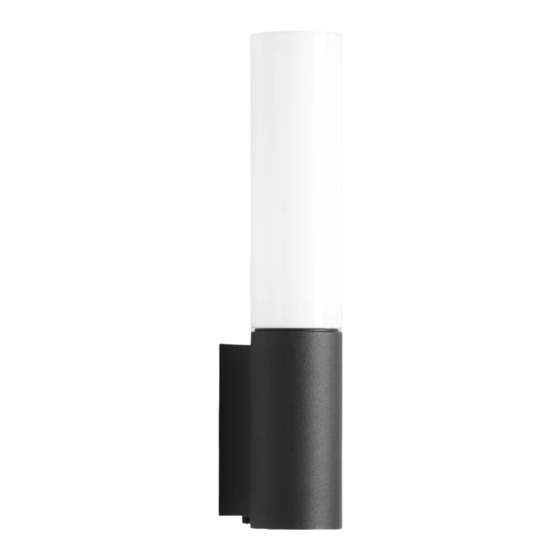

Wandleuchte
Wall luminaire
Applique
unten
bottom
dessous
Ø 4,3
Gebrauchsanweisung
Anwendungen
Wandleuchte von hoher Materialqualität.
Das Licht wird durch das Opalglas gleichmäßig
verteilt.
Leuchte für den Hauseingang und für die
Wandgestaltung in der Architektur.
Im Innen- und Außenbereich.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
44 135 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Opalglas mit Gewinde
Silikondichtung
Montageplatte mit 2 Befestigungs-
bohrungen ø 4,3 mm · Abstand 92 x 14 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
BEGA Ultimate Driver ®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,2 kg
14
40
Instructions for use
Application
Wall luminaire of prime quality material.
The three-ply opal glass provides a uniform
light distribution.
A luminaire for house entrance and architectural
wall design.
For interior and exterior lighting application.
Lamp
1,9 W Module connected wattage
2,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
44 135 K3
LED-0253/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
390 lm Module luminous flux
300 lm Luminaire luminous flux
111,1 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure
®
Opal glass with screw neck
Silicone gasket
Mounting plate with 2 fixing
holes ø 4.3 mm · 92 x 14 mm spacing
1 cable entry for mains supply cable
up to ø 10,5 mm
Connecting terminal 2.5@
with plug connection
Earth conductor connection
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
r – Safety mark
c – Conformity mark
Weight: 1.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
1.9 W
2.7 W
t = 25 °C
a
t = 55 °C
a max
LED-0253/830
3000 K
CRI > 80
390 lm
300 lm
111,1 lm / W
coating technology
®
®
®
r
Ø 70
115
Fiche d'utilisation
Utilisation
Applique fabriquée dans des matériaux de
qualité supérieure.
La lumière est diffusée de façon uniforme par le
verre opale.
Luminaire pour l'entrée de bâtiment et
l'éclairage mural décoratif.
Pour l'intérieur et l'extérieur.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
44 135 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre opale avec pas de vis
Joint silicone
Contre-plaque avec 2 trous de fixation
ø 4,3 mm · Entraxe 92 x 14 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,2 kg
44 135
IP 65
1,9 W
2,7 W
t = 25 °C
a
t = 55 °C
a max
LED-0253/830
3000 K
CRI > 80
390 lm
300 lm
111,1 lm / W
®
1 / 2
