Steckerbelegung Der Sonde; Analogausgang 0; Analogausgang 0..10V Mit Shunt-Widerstand - Imko Sono-Ex Mix Mini Handbuch

Inhaltsverzeichnis
4.1

Steckerbelegung der Sonde

SONO-Ex MIX Mini wird mit einem 10-poligen festverbautem Kabel ausgeliefert.
Belegung des 10-poligen Kabels
Stecker-PIN
Sensoranschlüsse
A
+12V....24VDC Spannungsversorgung
B
0V
Spannungsversorgung
D
1. Analog Positiv (+) Feuchte
E
1. Analog Rückleitung (-) Feuchte
F
RS485 A (muss aktiviert werden)
G
RS485 B (muss aktiviert werden)
C
IMP-Bus RT
J
IMP-Bus COM
K
2. Analog Positiv (+)
E
2. Analog Rückleitung (-)
Schirmung (wird am Sensor geerdet.
H
Die Anlage muss richtig geerdet sein!)
4.2

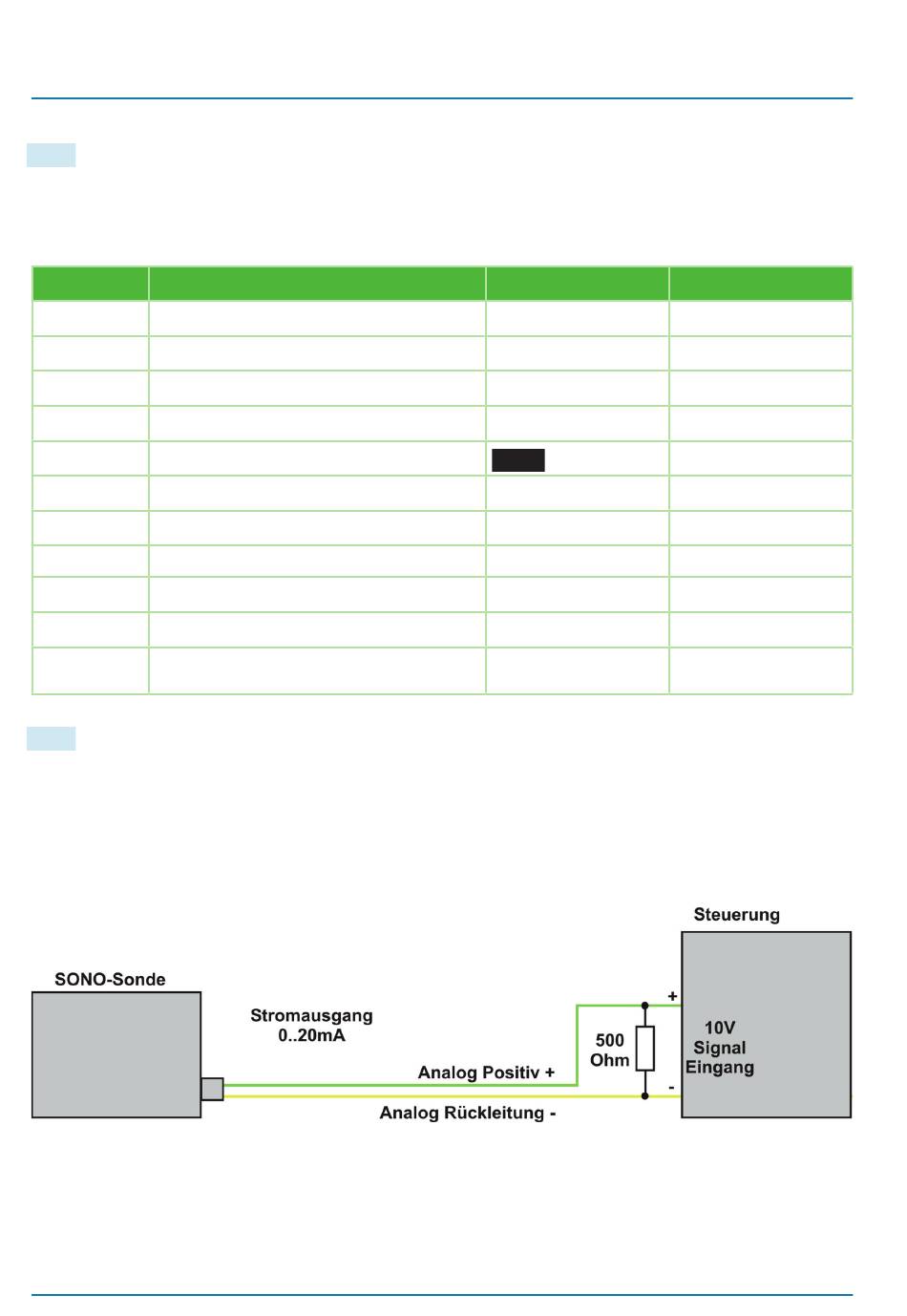

Analogausgang 0..10V mit Shunt-Widerstand

Es gibt Steuerungen welche keinen Stromeingang 0..20mA sondern einen Spannungseingang 0..10V haben. Mit
Einsatz eines 500 Ohm Shunt-Widerstandes (im Lieferumfang enthalten) kann aus einem 0..20mA Stromsignal
ein Spannungssignal 0..10V erzeugt werden. Der 500 Ohm Shunt-Widerstand sollte am Leitungsende bzw. am
Steuerungseingang angebracht werden. Nachfolgende Skizze zeigt das Schaltungsprinzip.
12
Leiterfarbe
Rot
Blau
Grün
Gelb
Weiß
Braun
Grau/Rosa
Blau/Rot
Rosa
Grau
Transparent
Leiterfarbe
Rot
Blau
Grün
Gelb
Weiß
Braun
Grau/Rosa
Blau/Rot
Rosa
Grau
Transparent
