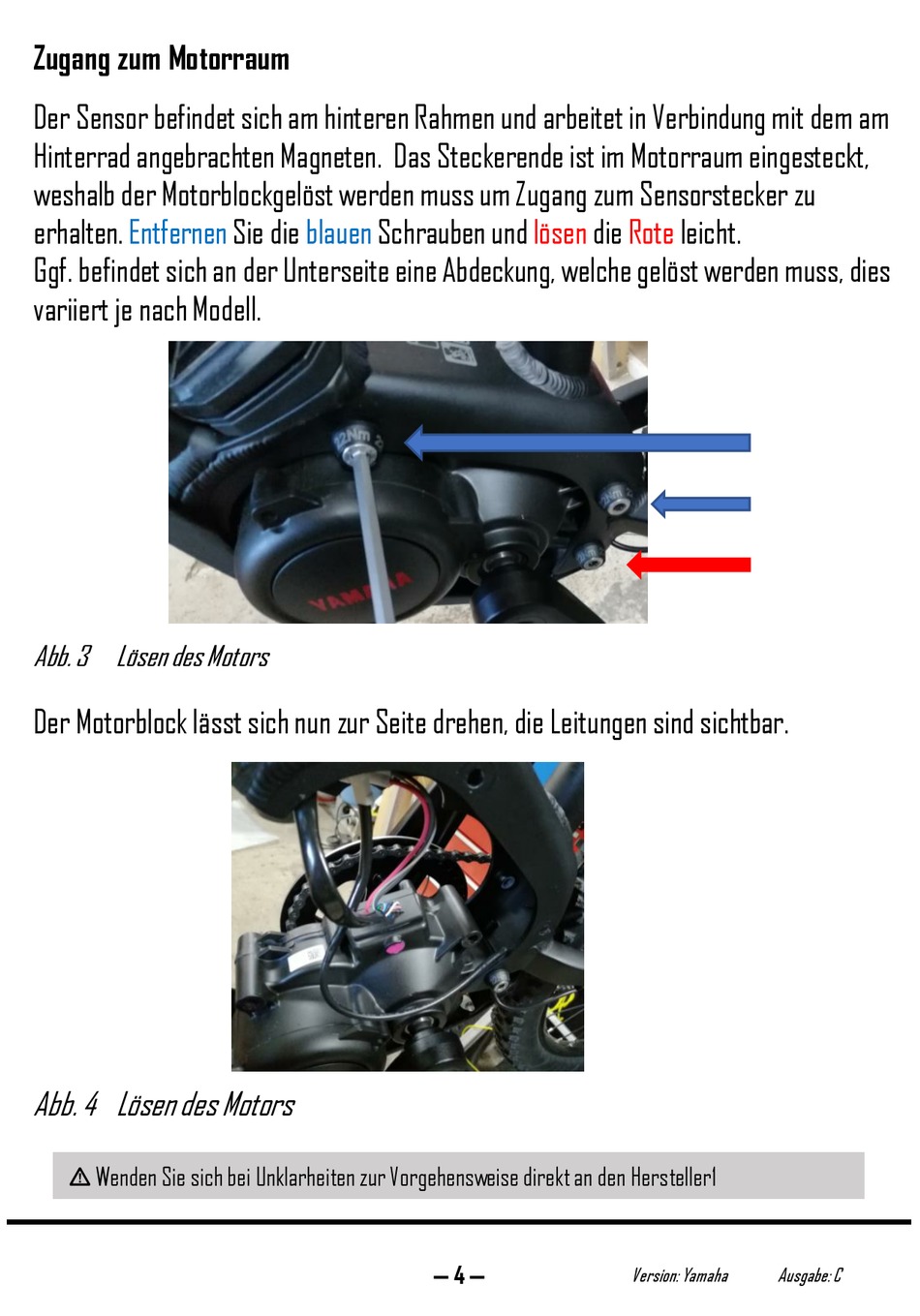

Zugang zum Motorraum
Der Sensor befindet sich am hinteren Rahmen und arbeitet in Verbindung mit dem am
Hinterrad angebrachten Magneten. Das Steckerende ist im Motorraum eingesteckt,
weshalb der Motorblockgelöst werden muss um Zugang zum Sensorstecker zu
erhalten. Entfernen Sie die blauen Schrauben und lösen die Rote leicht.
Ggf. befindet sich an der Unterseite eine Abdeckung, welche gelöst werden muss, dies
variiert je nach Modell.
Abb. 3 Lösen des Motors
Der Motorblock lässt sich nun zur Seite drehen, die Leitungen sind sichtbar.
Abb. 4 Lösen des Motors
w Wenden Sie sich bei Unklarheiten zur Vorgehensweise direkt an den Hersteller1
