Instandhaltung

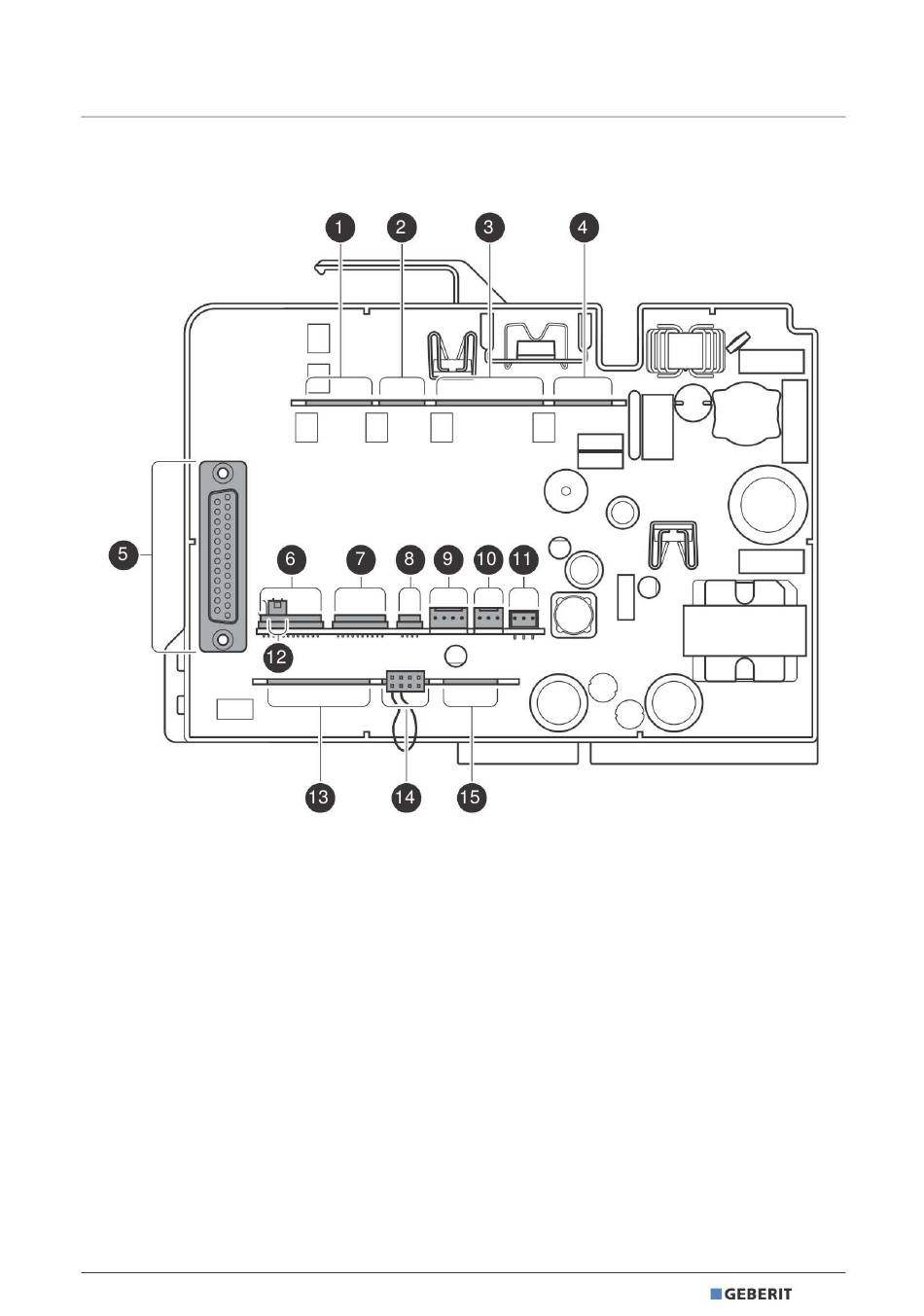

Steckplatzbelegung Hauptsteuerung

1 Mehrwegventil 230 V AC
2 Heizelement Föhn 230 V AC
3 Heizung und Magnetventil Warmwasserspeicher 230 V AC
4 Speisung Netzstecker 230 V AC
5 Diagnose Schnittstelle RS232
6 Bedienfeld
7 Antriebseinheit 24 V DC
8 Benutzererkennung
9 Fernbedienung
10 Spülauslösung
11 Niveausonde und Temperatursensor Warmwasserspeicher
12 Jumper
13 Geruchsabsaugung, Föhnlüfter, Pumpe Düsenreinigereinheit 24 V DC
14 (Keine Belegung)
15 Wasserpumpe 24 V DC
