Geberit AQUACLEAN 8000PLUS Pflegeanleitung
Vorschau ausblenden
Andere Handbücher für AQUACLEAN 8000PLUS:
- Montageanleitung (56 Seiten) ,
- Bedienungsanleitung (34 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Geberit AQUACLEAN 8000PLUS
Inhaltszusammenfassung für Geberit AQUACLEAN 8000PLUS

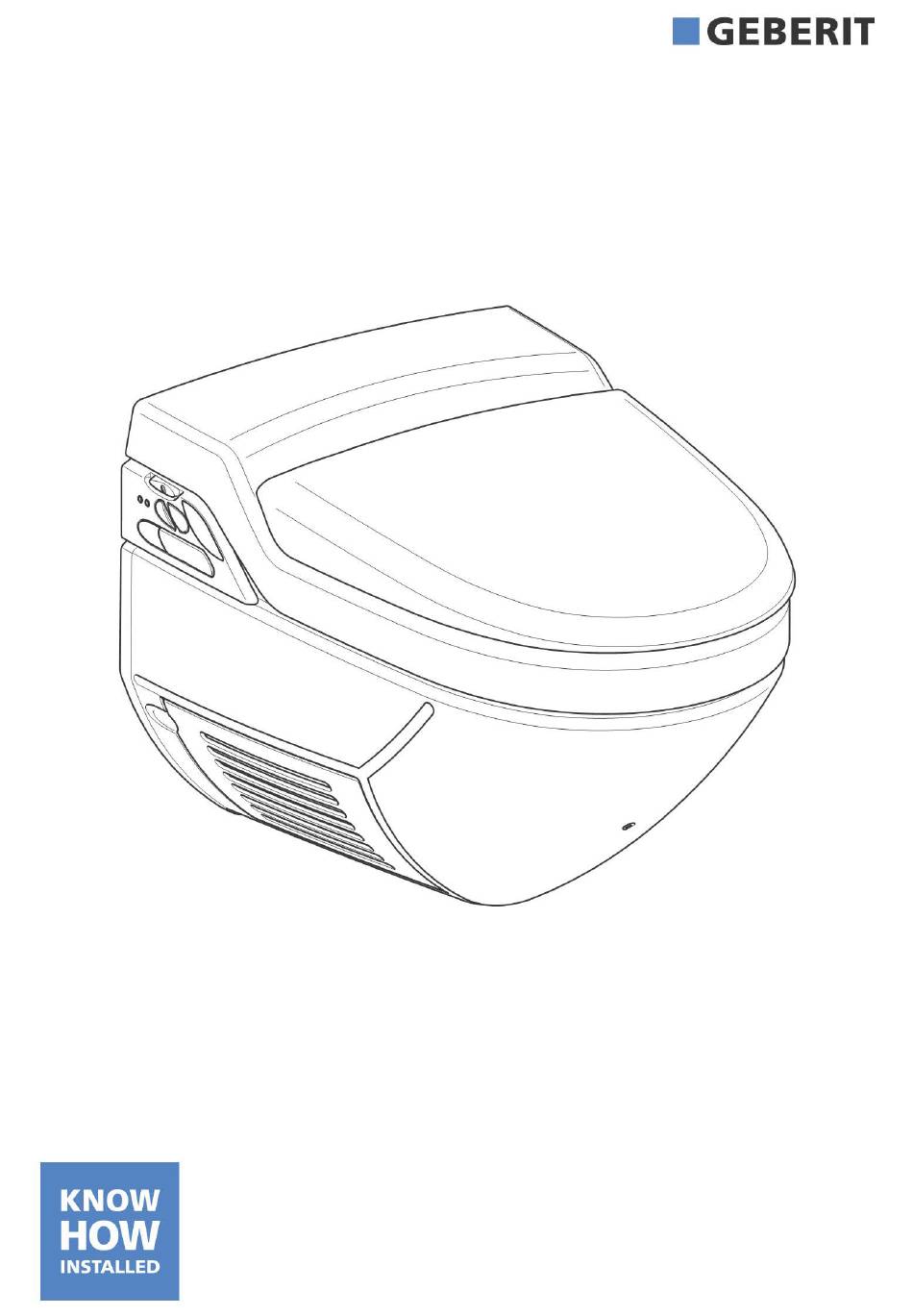

- Seite 1 GEBERIT AQUACLEAN 8000PLUS INSTANDHALTUNGS- ANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ..............................Zielgruppe............................... Übersicht über die Warnstufen und Symbole in dieser Anleitung ............Sicherheitshinweise..........................Instandhaltung ............................. Steckplatzbelegung Hauptsteuerung...................... Netzstecker ziehen ..........................T-Stück ersetzen ............................ Strombegrenzer montieren........................Prüfverfahren nach Reparatur ........................Benutzer simulieren..........................Duschfunktion prüfen..........................Föhnfunktion prüfen..........................Funktion Geruchsabsaugung prüfen ...................... 9007203444299787 ©... -
Seite 3: Sicherheit
Sicherheit Zielgruppe Dieses Produkt darf nur von Fachkräften gewartet und repariert werden. Eine Fachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung, Schulung und/oder Erfahrung befähigt ist, Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Instandhaltung des Produkts auftreten. Übersicht über die Warnstufen und Symbole in dieser Anleitung Warnstufen und Symbole GEFAHR... - Seite 4 Unsachgemässe Wartungsarbeiten oder Reparaturen können zu Beschädigungen oder Funktionsstörungen führen. • Geprüftes ESD-Handgelenkband verwenden (Widerstand 1 MΩ). • Zur Reparatur nur Originalersatzteile verwenden. • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen. • Bauteile vor elektrostatischer Entladung schützen. ESD-gefährdete Bauteile werden in antistatischen ESD-Beuteln geliefert. Dieser ESD- Beutel hat eine leitende Oberfläche und verhindert dadurch das Auftreten elektrostatischer Spannungen beim Transport.
-
Seite 5: Instandhaltung
Instandhaltung Steckplatzbelegung Hauptsteuerung Mehrwegventil 230 V AC Heizelement Föhn 230 V AC Heizung und Magnetventil Warmwasserspeicher 230 V AC Speisung Netzstecker 230 V AC Diagnose Schnittstelle RS232 Bedienfeld Antriebseinheit 24 V DC Benutzererkennung Fernbedienung Spülauslösung Niveausonde und Temperatursensor Warmwasserspeicher Jumper Geruchsabsaugung, Föhnlüfter, Pumpe Düsenreinigereinheit 24 V DC (Keine Belegung) Wasserpumpe 24 V DC... -
Seite 6: Netzstecker Ziehen
Netzstecker ziehen T-Stück ersetzen Voraussetzung Gerät am Netzschalter ausschalten. – Netzstecker wurde gezogen. – ESD-Handgelekband wird verwendet. – Folgendes Ersatzteil bereithalten: Art.-Nr. 243.079.00.1 Schnappverbinder auf beiden Seiten zusammendrücken und Föhnlüfter abnehmen. Verschalung abschrauben. Bedienfeld abschrauben. Verschalung abnehmen. Steckverbindung trennen und Bedienfeld abnehmen. -
Seite 7: Strombegrenzer Montieren
Strombegrenzer montieren Ansaugkrümmer abnehmen. Voraussetzung – Netzstecker wurde gezogen. – ESD-Handgelekband wird verwendet. – Folgendes Ersatzteil bereithalten: Art.-Nr. 243.890.00.1 Steckverbindungen (6, 7, 13) trennen. Altes T-Stück entfernen. Stecker Geruchsabsaugung auf Strombegrenzer stecken. Neues T-Stück montieren. Strombegrenzer auf Hauptsteuerung stecken. Gerät in umgekehrter Reihenfolge wieder zusammenbauen. -
Seite 8: Prüfverfahren Nach Reparatur
Taste <Geruchsabsaugung> drücken. Voraussetzung – Benutzer wird simuliert. ▶ Taste <Dusche> drücken. Ergebnis ✓ Die Geruchsabsaugung startet hörbar. Ergebnis ✓ Der Duscharm fährt aus und die Dusche startet. Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 9007203444299787 © 02-2018 968.422.00.0 (00)
