Montage
An den Grenzschalter kann direkt ein Kleinschütz, ein Magnetventil oder eine speicherpro-
grammierbare Steuerung (SPS) angeschlossen werden.

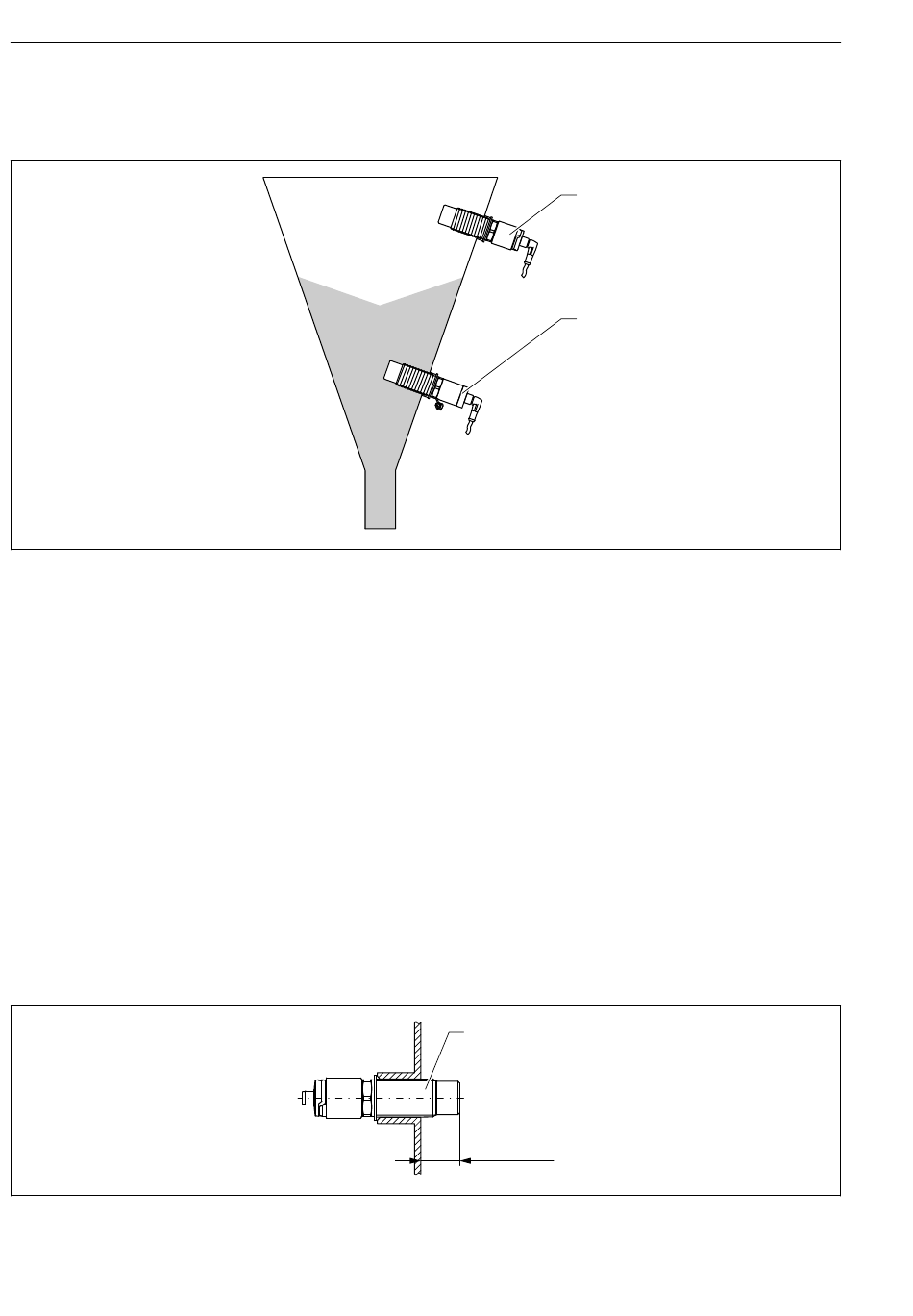

 3 Anwendungsbeispiele
1 Überfüllsicherung oder obere Füllstanddetektion (MAX)
2 Leerlaufschutz oder untere Füllstanddetektion (MIN)
5.2 Messgerät montieren
5.2.1 Benötigtes Werkzeug
• Gabelschlüssel SW32
• Beim Einschrauben nur am Sechskant drehen.
• Drehmoment: 5 ... 12 Nm (3,7 ... 8,9 lbf ft)
• Sensorfläche ≥ 20 mm (0,79 in) tief im Silo (bei Einbau mit Einschweißadapter
20 mm (0,79 in)
• Silowandstärke < 35 mm (1,38 in) oder Montagestutzen G 1" < 50 mm (1,97 in)
5.2.2

Einbaubeispiele

 4 Standardeinbau mit Gewindestutzen G 1" nach außen
12
1
2
G 1"
≥20 (0.8)
Nivector FTI26
A0035880
A0035881
