6.3 Wanddurchführung Einführung Anschlussleitung Lüftungseinheit
7. Elektrischer Anschluss
Der elektrische Anschluss muss nach VDE 0100 durchgeführt werden. Bei Installation und
Wartungsarbeiten muss eine allpolige Trennung vom Netz mit mindestens 3 mm Kontaktöff-
nungsweite vorgenommen werden. Die Netztrennung ist gegen Wiedereinschaltung zu
sichern!
Die QuickAir DUO Regelung ist als ortsfestes Betriebsmittel mit fest verlegten Leitungen anzuschließen.
Die Versorgungsspannung der QuickAir DUO Regelung beträgt 230 V/50 Hz, als Zuleitung wird eine Mantel-
leitung 3 x 1,5 mm² (z. B. NYM-J 3 x 1,5 mm²) empfohlen.
Die Steuerung der Lüftungseinheiten erfolgt durch 12 V Gleichspannung (DC), die Lüftungseinheiten dürfen
daher keinesfalls mit der 230 V Netzspannung der Steuerelektronik verbunden werden. Als Anschlussleitung für
die QuickAir DUO Lüftungseinheiten wird eine Leitung min. J-Y(ST)Y 2x2x0,6 mm² bis zu einer Anbindelänge von
30 Metern empfohlen. Informationen zur Montage und dem elektrischen Anschluss ist der Montage- und Bedie-
nungsanleitung zu entnehmen.

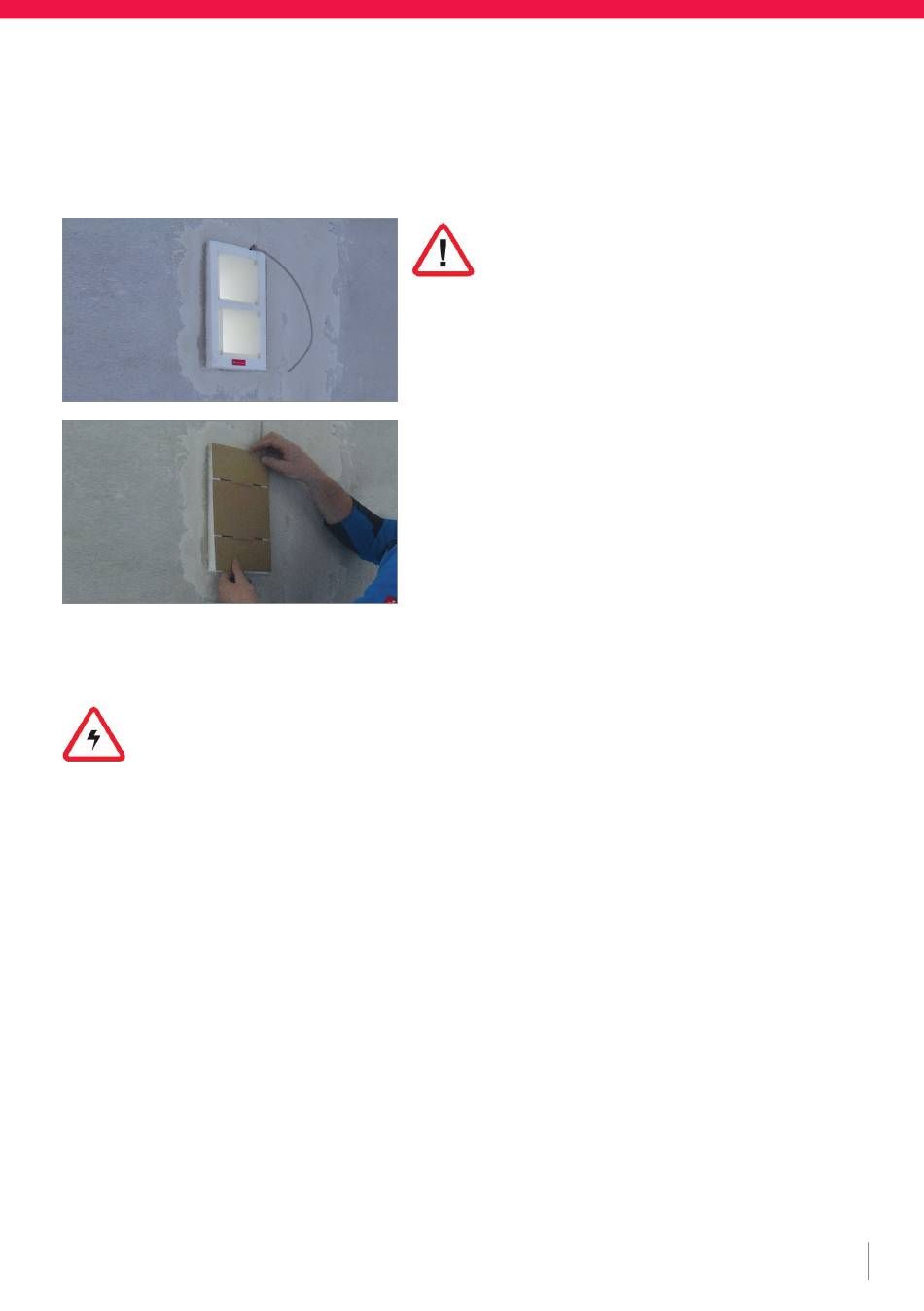

Führen Sie die Anschlussleitung (min. J-Y(ST)Y
2x2x0,6 mm² ) oberhalb (rechts / Ansicht Raumsei-
te) in die Wanddurchführung ein.
Lassen Sie die Anschlussleitung in Länge der
Wanddurchführung über stehen.
Verschließen Sie die Wanddurchführung auf der Innen- und
Außenseite mit den mitgelieferten Putzdeckeln, um eine Ver-
schmutzung der Wanddurchführung zu vermeiden.
09
