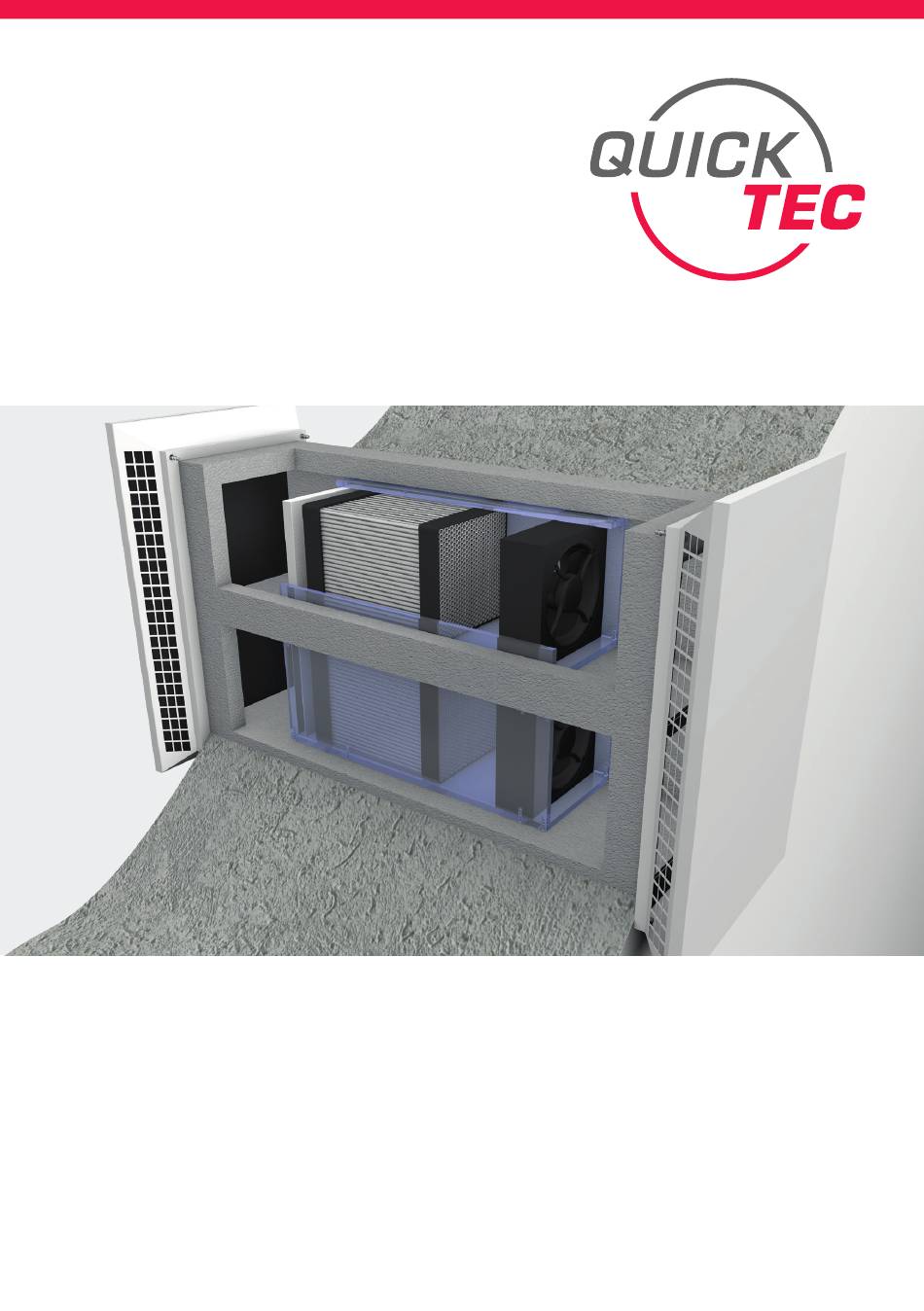

- Seite 1 QuickAir DUO Dezentrale Wohnraumlüftung Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Allgemeine Hinweise ........................2. Funktionsweise / Planungshinweise ..................... 3. Liefereinheiten / Lieferumfang ...................... 4. Abmessungen / Technische Daten ....................5. Auswahl des Einbauortes ......................6. Montage Wanddurchführung ......................7. Elektrischer Anschluss ........................8 Fertigmontage ..........................8.1 Funktionsprüfung ......................... Faltanleitung Putzdeckel ....................... -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Die QuickAir DUO Lüftungssysteme und Regelungen sind nach aktuellem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Montage- und Wartungsarbeiten der Lüftungseinheit dürfen nur durch ausgebildete Fachkräfte unter Einhaltung der Vorschriften zur Arbeitssicherheit und Unfallverhütung ausgeführt werden. -
Seite 4: Funktionsweise / Planungshinweise
Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung und den Abluftbetrieb ohne Wärmerückgewinnung. QuickAir DUO Lüftungseinheiten eignen sich zum Be- und Entlüften von Wohnungen oder vergleichbaren Nutzungsein- heiten, dieses ist möglich durch die im Gegentakt arbeitenden Ventilatoren im Lüftungsgerät, die in Summe einen ausgegli- chen Volumenstrom von Zu- und Abluft sicherstellen. -
Seite 5: Liefereinheiten / Lieferumfang
Gehäuse umschlossen werden. Der raumseitige Luftdurchlass erfolgt über eine verschließbare und schallgedämmte Innenblende. Der Außenluftdurchlass erfolgt über eine Wetterschutzhaube. Die Bedienung des Gerätes erfolgt über die QuickAir DUO Regelung in verdrahteter Ausführung (Zubehör). • Filter ISO Coarse 50% (G3) •... -
Seite 6: Abmessungen / Technische Daten
4. Abmessungen • QuickAir DUO Lüftungseinheit (alle Maßangaben in mm) 500 (auf 300 kürzbar) Öffnungsmaß Mauerdruchbruch min. 160 4.1 Technische Daten QuickAir DUO Ventilatoreinheit Luftleistung 5 | 10 | 21 | 30 m³/h im WRG Betrieb / 40 m³/h im Abluftbetrieb... -
Seite 7: Auswahl Des Einbauortes
Beachten Sie die Abmessungen der außen- bzw. raumseitigen Luftdurchlässe. Es wird empfohlen, um die Wanddurchführung einen Mindestabstand von 200 mm zu angrenzenden Fassadenbau- teilen / -elementen und Raumecken einzuhalten! Die QuickAir DUO Geräte dürfen nicht durch Möbel oder Gardinen abgedeckt werden. Fenster 300 mm 250 mm 6. -
Seite 8: Kernlochbohrung Wanddurchführung
6.1 Kernlochbohrung Wanddurchführung Erstellen Sie zwei Kernlochbohrungen im Durchmesser ≥ 160 mm, und entfernen Sie die schraffierte Fläche um eine Wandöffnung von min. 160 x 305 mm (BxH) zu erhalten. Alternativ mauern Sie die Wanddurchführung eckig ins Mauerwerk. Stellen Sie in beiden Fäl- len einen Kabelschlitz an der rechten oberen Kante für die Anschlussleitung her. -
Seite 9: Wanddurchführung Einführung Anschlussleitung Lüftungseinheit
230 V Netzspannung der Steuerelektronik verbunden werden. Als Anschlussleitung für die QuickAir DUO Lüftungseinheiten wird eine Leitung min. J-Y(ST)Y 2x2x0,6 mm² bis zu einer Anbindelänge von 30 Metern empfohlen. Informationen zur Montage und dem elektrischen Anschluss ist der Montage- und Bedie-... -
Seite 10: Fertigmontage
Außenwandkonsole. Montieren Sie anschließend die Wandkonsole der Wetterschutzhaube mit geeigneten Befestigungselementen. Montieren Sie die Wetterschutzhaube der QuickAir DUO Lüftungsein- heit. Die Haube wird in die angebrachten Laschen an der Oberkante der Wandkonsole eingehängt und mit der mitgelieferten Befestigungsschrau- be an der Unterseite der Wandkonsole fixiert. - Seite 11 Montieren Sie die Konsole der Designblende mit geeigneten Befestigungsele- menten mit der Geräteelektronik nach oben. Schieben Sie die Ventilatoreinheiten (Ventilator zeigt Richtung Raum) vorsichtig in die Wanddurchführung ein. Achten Sie darauf, dass die Anschlussleitung des Ventilators dabei nicht geknickt / beschädigt wird. Verbinden Sie anschließend die Anschlussleitungen der Ventilatoren mit den Stechverbindungen der Elektronik.
-
Seite 12: Funktionsprüfung
Achten Sie während der Überprüfung auf ruhigen, gleichmäßigen Lauf des Ventilatormotors. Festgestellte Fehlfunktionen bzw. Störungen der QuickAir DUO Ventilatoren müssen vor der endgültigen Inbetriebnahme des Gerätes behoben werden, mögliche Fehlerursachen und deren Behebung sind im Kapitel Funktionsstörungen (siehe Bedienungsanleitung Regelung) beschrieben. -
Seite 13: Faltanleitung Putzschutzdeckel
Faltanleitung Putzschutzdeckel... -
Seite 14: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Checkliste Montagearbeiten komplett abgeschlossen Elektroanschluss ordnungsgemäß ausgeführt / geprüft Gerätefunktion überprüft Filtereinsatz / -einsätze eingesetzt Einweisung Gerätebetreiber durchgeführt (Bedienung, Wartung) Geräteunterlagen übergeben (Montage- / Bedienungsanleitung) • Option bei Gerätebetrieb in Verbindung mit Feuerstätten: Sicherheitseinrichtungen montiert / geprüft Ort: Datum: Monteur: Bauherr:... -
Seite 15: Wartungsprotokoll
Wartungsprotokoll Wartungsarbeiten: Ausgeführt durch:... -
Seite 16: Quickair Duo - Dezentrale Wohnraumlüftung
QuickAir DUO – Dezentrale Wohnraumlüftung ErP Datenblatt Beschreibung Werte Lieferant mfh systems GmbH Modellkennung QuickAir DUO kalt -82,5 SEV-Klasse / Spezifischer durchschnittlich -41,1 Energieverbrauch [kWh/m²a] warm -17,3 Wohnraumlüftungsanlage Lüftungstyp (WLA) + Zwei-Richtung- Lüftungsanlage (ZLA) Art des Antriebes Mehrstufenantrieb Art Wärmerückgewinnungssystem Regenerativ Temperaturänderungsgrad η... -
Seite 17: Eg Konformitätserklärung
The undersigned hereby certifies that the following device(s) complies/comply with the applicable EU directives. This certification loses its validity if the device(s) is/are modified. Bezeichnung Dezentrales Lüftungsgerät mit Wärmerückgewinnung QuickAir DUO Designation Local ventilation unit with heat recovery QuickAir DUO... -
Seite 18: Notizen
Notizen... - Seite 20 Quick Tec GmbH Bardelebenweg 25 14089 Berlin Germany Fon +49 (0) 30 | 577 01 8840 Fax +49 (0) 30 | 577 01 8849 mail@quick-tec.com https://quick-tec.com...
