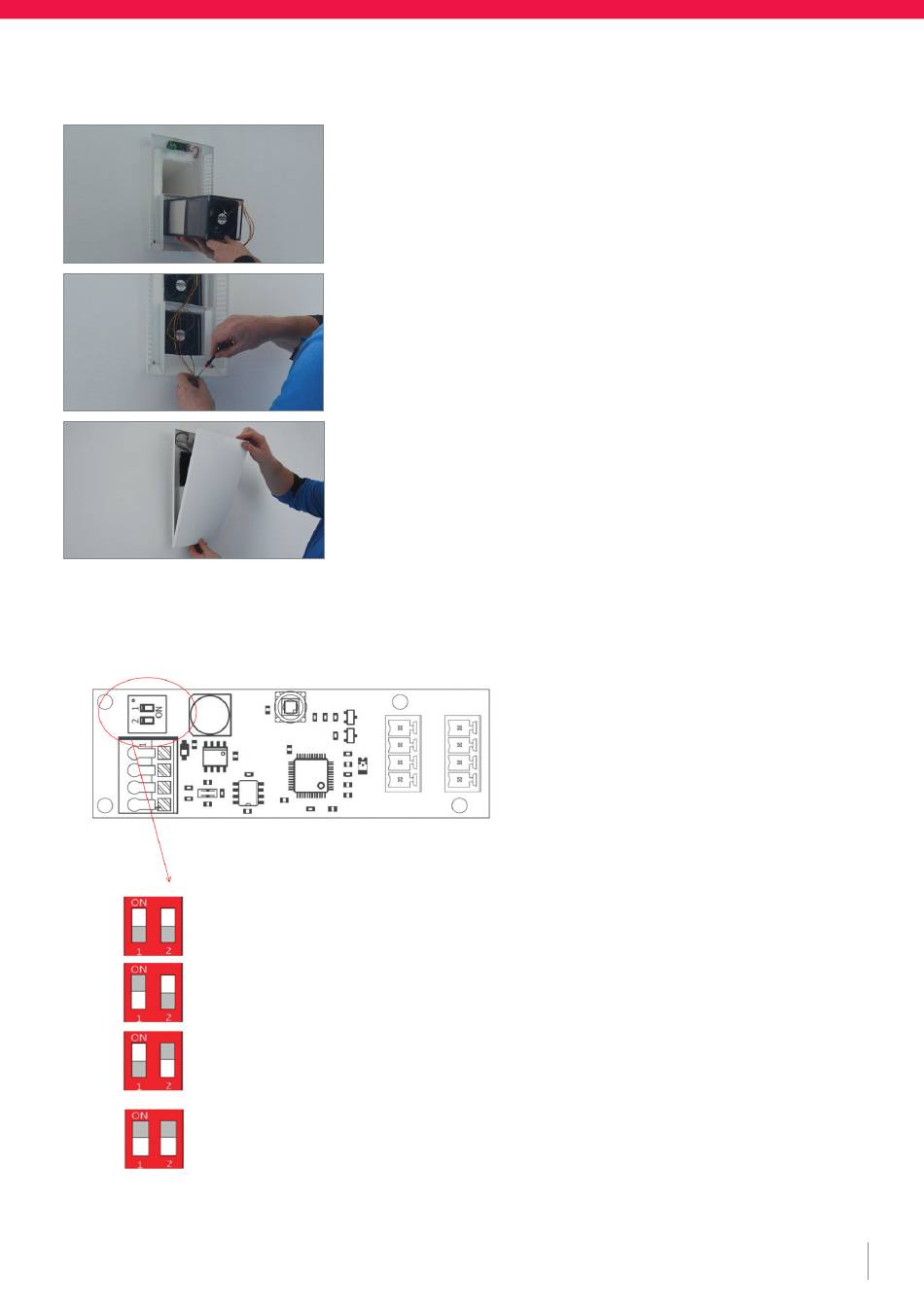

Montieren Sie die Konsole der Designblende mit geeigneten Befestigungsele-
menten mit der Geräteelektronik nach oben. Schieben Sie die Ventilatoreinheiten
(Ventilator zeigt Richtung Raum) vorsichtig in die Wanddurchführung ein.
Achten Sie darauf, dass die Anschlussleitung des Ventilators dabei nicht geknickt
/ beschädigt wird.
Verbinden Sie anschließend die
Stechverbindungen der Elektronik. Befestigen Sie die Anschlussleistungen
in den vorgesehenden Kabelhaltern.
Verschließen Sie Haube und sichern diese mit der Befestigungsschraube
ander Oberseite.
1 AUS | 2 AUS (Werkseinstellung)
1 AN | 2 AUS
1 AUS | 2 AN
1 AN | 2 AN
Anschlussleitungen der Ventilatoren mit den
Einstellungen an der Geräteelektronik:
Bei Anschluss mehrerer DUO Lüftungsein-
heiten muss an der Geräteelektronik die
Einstellung der Adresse erfolgen, hierbei sind
die DIP-Schalter wie beschrieben einzustellen.
Achtung: Jede Adresse kann nur einmal
vergeben werden. Es können max. 4 DUO
Lüftungseinheiten in einem System betrieben
werden.
