Seite 46: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie FD700 verwenden, um Verletzungen des Körpers oder Ihres Autos zu vermeiden. 1. Der im Handbuch beschriebene Testprozess ist im Allgemeinen die Erfahrung eines Technikers. 2. In den meisten Fällen sind Sicherheitsvorkehrungen erforderlich den Prozess, um Körperverletzungen und Schäden am Gerät oder... -
Seite 47: Aussehen Und Schlüsselbeschreibungen

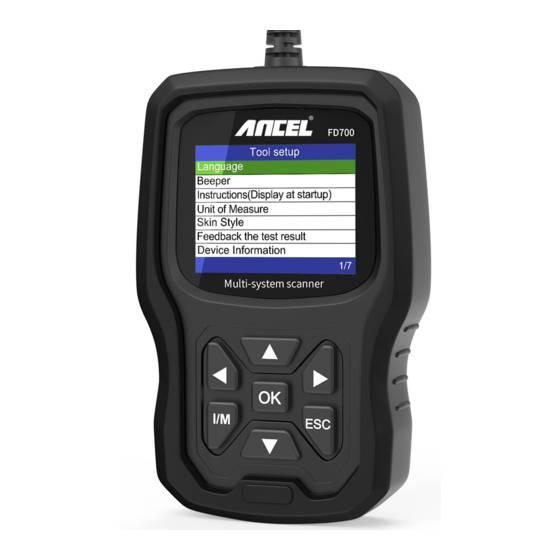

7. Kraftstoff- und Batteriedämpfe sind leicht entflammbar. Um eine Explosion zu verhindern, Halten Sie alle Funken, erhitzten Gegenstände und offenen Flammen von der Batterie fern und Kraftstoff / Kraftstoffdämpfe. Rauchen Sie während des Tests nicht in der Nähe des Fahrzeugs. Abdeckung 1. - Seite 48 FD700 For Ford Oil reset OBDⅡ OBDII For bmw Oil reset EBP reset BMS reset EPB reset BMS reset ETC reset ETCS reset Tool Setup Tool Setup 1. LCD-ANZEIGE - Zeigt die Testergebnisse an. Hintergrundbe- leuchtetes Display mit 320 x 240 Pixel 2.
- Seite 49 5. RECHTE SCROLL-TASTE - Gehen Sie im Hauptmenü-Modus zum rechten Menü. Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der rechten Maustaste zum nächsten Bildschirm wechseln, um weitere Daten zu erhalten. 6. UP-SCROLL-TASTE - Bewegt sich im Hauptmenümodus durch die Menüelemente: Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der Up-Taste zu den vorherigen Bildschirmen wechseln.
-
Seite 50: Hauptmenüfunktionen
BEDIENUNGSANLEITUNGEN 1. Schließen Sie FD700 an 1.1 Schalten Sie die Zündung ein. 1.2 Suchen Sie den 16-poligen Data Link Connector (DLC) des Fahrzeugs. For Ford OBDII Oil reset EPB reset BMS reset ETCS reset Werkzeu... (Haupt-Schnittstelle) (Hauptmenü) Hauptmenüfunktionen: 1.3[OBDII]: Erkennen Sie das Motorsystem. - Seite 51 2. FD700 Funktionen 2.1 Grundfunktionen Wählen Sie [For Ford] und es wird wie folgt angezeigt: Wählen Sie Menü aus Fahrzeug Identifizieren Manuelle Auswahl OBDII For Ford Oil reset EPB reset BMS reset ETC reset Werkzeu... Information Wählen Sie Menü aus Systemanalyse Vehicle：AEROSTAR...
-
Seite 52: Fehlercodes Lesen
Scanning...[81%] Select System Diagnose BCMii(Body Control Module) OK BCMii(Body Control Module) OK PCM(Power train Control M... OK PCM(Power train Control M... OK PDM(Passenger Front Door Mit [Manuelle Auswahl] werden alle möglichen Systeme angezeigt. Wählen Sie eines der zu diagnostizierenden Systeme aus. -
Seite 53: Fehlercodes Löschen
Wählen Sie Funktion aus Fehlercodes lesen Fehlercodes lesen P01F0 1/55 Fehlercodes löschen Coolant Temperature Relapsed Lesen Sie den Datenfluss Lower Than Diagnostic Monitoring Temperature 2.1.2 Fehlercodes löschen Wählen Sie [Fehlercodes löschen] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt: Informationen Erase fault codesl Are you sure? - Seite 54 2.1.3 Lesen Sie den Datenfluss Wählen Sie [Lesen Sie den Datenfluss] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt: Datastream Wählen Sie Funktion aus View All Items Fehlercodes lesen Select Items Fehlercodes löschen Lesen Sie den Datenfluss Wählen Sie [View All Items] und drücken Sie die Taste [OK].
-
Seite 55: Hauptspezialfunktionen
Unterschiedliche Automodelle haben unterschiedliche Sonderfunk- tionen. (Hier sind einige allgemeine Sonderfunktionen. Wenn Sie mehr über die Besonderheiten des FD700 erfahren möchten, rufen Sie uns bitte an oder senden Sie uns eine E-Mail.) 2.2.1 PCM KAM zurücksetzen Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt: Wählen Sie Menü... - Seite 56 2.2.2 DPF-Reset Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt: Wählen Sie Menü aus Wählen Sie Funktion aus Systemanalyse ABS Service Bleed Manuelle Auswahl Clear EGR Adaptive Tables Spezialfunktionen DPF Reset DPF Manual Regeneration Drücken Sie die [OK] -Taste, um fortzufahren: DPF Reset Warning This procedure resets the DPF...
- Seite 57 2.2.3 Injector Quantity Adjustment Wählen Sie im Motorsystem [Sonderfunktion] und es wird angezeigt wie folgt: Select Function ABS Service Bleed Reset TCM KAM Clear Transmission Adaptive T... DPF Manual Regeneration Wählen Sie [Injector Quantity Adjustment] und es wird Folgendes angezeigt: Injector Quantity Adjustment Injector Quantity Adjustment Carry out this procedure to...
- Seite 58 Drücken Sie die [OK] -Taste. Sie müssen die Werte manuell und OK bestätigen Es wird wie folgt angezeigt: Injector Quantity Adjustment In ject... Next In jector 1#FC2F A 03028 In jector 2#002F5FF Drücken Sie die linke Taste, um die Zeichenauswahl nach unten zu verschieben.
- Seite 59 3 OBDII-Diagnose Wählen Sie [OBDII] und es wird wie folgt angezeigt: Select System Diagnose J1850 VPW [fail] OBDII For Ford Oil reset J1850 PWM [fail] ISO15765-4 CAN (11bit) [fail] ISO15765-4 CAN (29bit) ISO14230-4 KWP EPB reset BMS reset ISO14230-4 KWP(5BPS) ISO9141 Processing ETCS reset...
-
Seite 60: Erase Codes
2. 1)Zeigen Sie DTCs und ihre Definitionen auf dem Bildschirm an (Die Nummer des Steuermoduls; Reihenfolge der DTCs; Gesamtzahl der erkannten Codes; Art der Codes (generisch vom Hersteller) P1113 FORD Pending IAT Sensor Open/Short 3.2 Erase Codes 1. Wählen Sie [Erase Codes] und drücken Sie dann [OK]. Diagnostic Menu Read Codes Erase Codes... - Seite 61 3. Drücken Sie zur Bestätigung [OK]. Erase Codes Erase Codes Please Turn lgnition ON with Emission-Related Diagnostic Engine Off,Press OK key to Information has been Cleared! continue! OK ESC OK ESC 3.3 I/M Readiness Wählen Sie die Option I/M Readiness und drücken Sie [OK]. Der Bildschirm wird wie folgt angezeigt: Diagnostic Menu I/M Readiness...
- Seite 62 3.4 Data Stream Wählen Sie [Data Stream] und es wird wie folgt angezeigt: Diagnostic Menu Datastream Read Codes View All Items Erase Codes Select Items I/M Readiness Data Stream Evap System Test Vehicle Information Datastream Fuel system 1 status Fuel system 2 status Calculated LOAD Value 0.0% -31°C...
- Seite 63 3.6 Vehicle Information Wählen Sie [Vehicle Information] und es wird wie folgt angezeigt: Diagnostic Menu Vehicle Information Read Codes Vehice Identification Number (VIN) LVSFBFAC94F020950 Erase Codes I/M Readiness Calibration Identifications(CID) 000007550753 Data Stream Evap System Test Calibration Venfication Number (CVN) Vehicle Information B5073064 OK ESC...
- Seite 64 4.2 Piepser Wählen Sie [Piepser] und es wird wie folgt angezeigt: Werkzeugeinrichtung Piepser Sprache Piepser Anweisungen Maßeinheit Hautstil Feedback the test result Geräteinformationen 4.3 Anweisungen Wählen Sie [Anweisungen] und es wird wie folgt angezeigt: Werkzeugeinrichtung Anweisungen Sprache Piepser Anweisungen Maßeinheit Hautstil Feedback the test result Geräteinformationen...
- Seite 65 4.5 Hautstil Wählen Sie Hautstil und es wird wie folgt angezeigt: Werkzeugeinrichtung Hautstil Sprache Himmel Grau Piepser Gem Blau Anweisungen Maßeinheit Hautstil Feedback the test result Geräteinformationen...
