Inbetriebnahme
Pos : 16.10 /BA/Inbetri ebnahme/Wender/Anbau Gel enkwelle/Bil d Anbau Gelenkwell e masc h-seitig KWT 8.82 bis 10.22 @ 20\mod_1239024898568_6.doc x @ 227949 @ @ 1

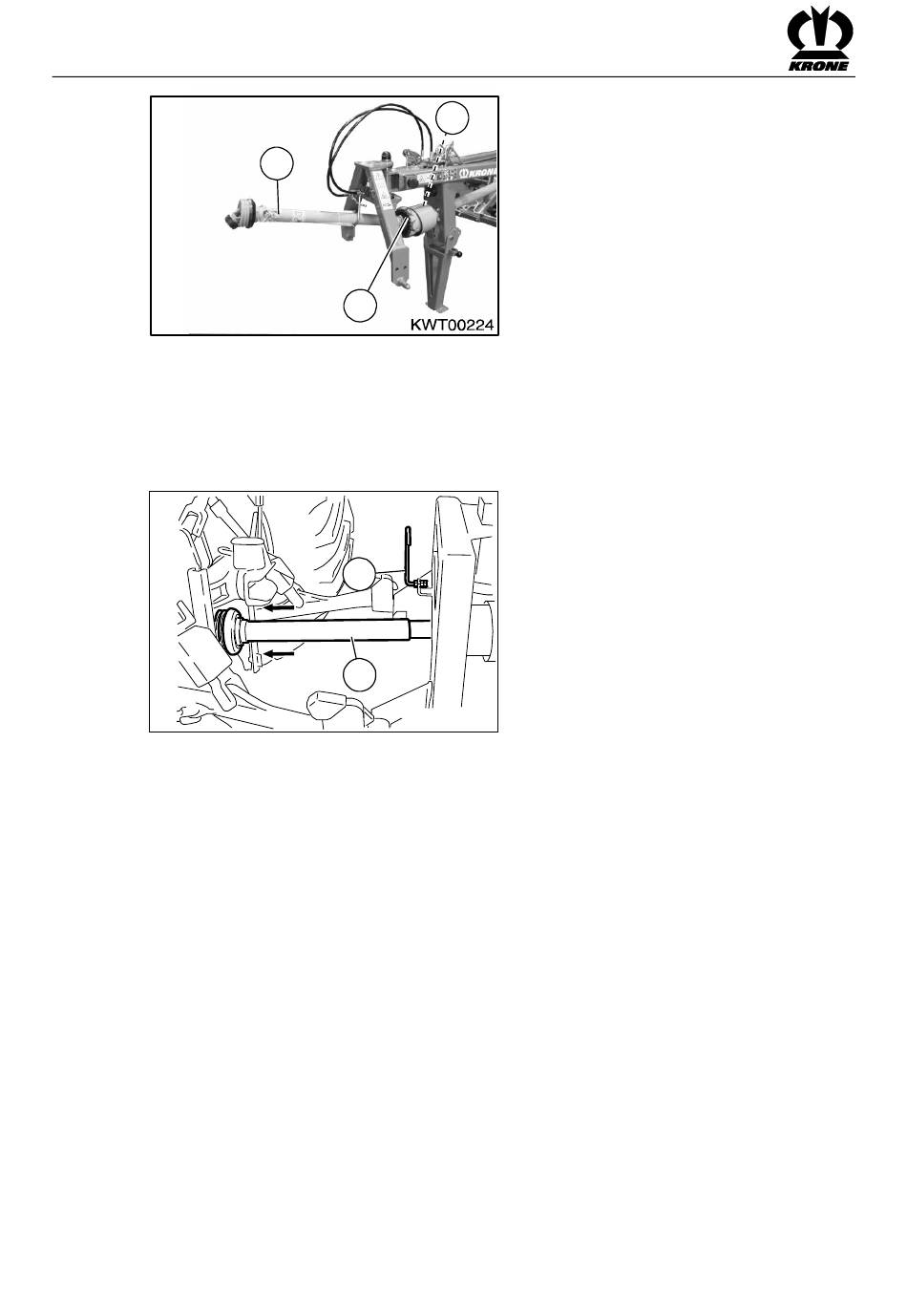

Abb. 10
Pos : 16.11 /BA/Inbetri ebnahme/Wender/Anbau Gel enkwelle/Anbau Gel enkwell e maschi nens eitig KWT 8.82 bis 11.22 @ 20\mod_1239025021896_6.doc x @ 227974 @ @ 1
•
Motor abstellen und Zündschlüssel abziehen
Gelenkwelle maschinenseitig montieren:
•
Gelenkwelle (3) mit Weitwinkel (2) auf Zapfwellenstummel (1) des Kreiselzettwenders
aufschieben.
Pos : 16.12 /BA/Inbetri ebnahme/Wender/Anbau Gel enkwelle/Bil d Anbau Gelenkwell e tr aktors eitig KWT 8.82 bi s 11.22 @ 20\mod_1239025285850_6.doc x @ 228019 @ @ 1
Abb. 11
Pos : 16.13 /BA/Inbetri ebnahme/Wender/Anbau Gel enkwelle/Anbau Gel enkwell e tr aktorseitig KWT 8.82 bis 11.22 @ 20\mod_1239025464756_6.doc x @ 228044 @ @ 1
Gelenkwelle traktorseitig montieren:
•
Gelenkwellenhalter (1) nach oben schwenken.
•
Gelenkwelle (2) auf Zapfwellenstummel aufschieben.
•
Gelenkwellenschutz mit Haltekette gegen Mitdrehen sichern.
