Überfüllsicherung mit Standgrenzschalter für Behälter zur Lagerung wassergefährdender
Schwimmerschalter JUMO NESOS, Typen 408301, 408302, 408304, 408340
1 Aufbau der Überfüllsicherung
Die Überfüllsicherung besteht aus einem Standaufnehmer (1) (Schwimmkörper mit Magnet) mit
integriertem Messumformer (2) (Reedkontakt), der ein binäres Ausgangssignal als Grenzstand
überträgt. Dieses Signal kann direkt oder über einen Signalverstärker (4), der Meldeeinrichtung (5a)
oder der Steuerungseinrichtung (5b) mit ihrem Stellglied (5c) übertragen werden. Die Anlagenteile der
Überfüllsicherung ohne Zulassung (4) bis (5c) müssen den Anforderungen der Abschnitte 3 und 4 der
Zulassungsgrundsätze für Überfüllsicherungen (ZG-ÜS) entsprechen.
1.1 Schema der Überfüllsicherung

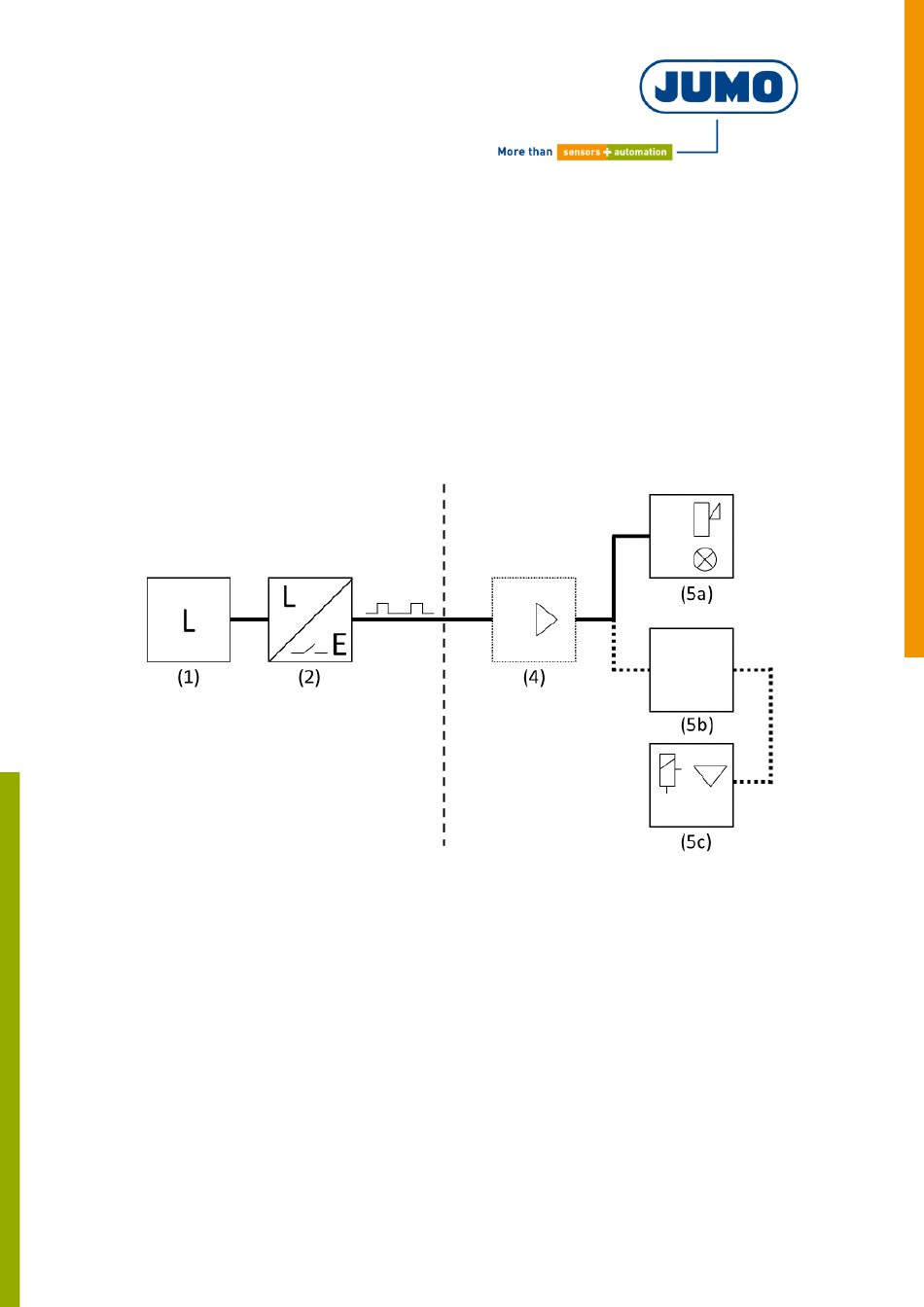

Überfüllsicherung – JUMO NESOS
•
(1) Standaufnehmer - Schwimmkörper mit integriertem Magnet
•
(2) Messumformer - Reedkontakt
Meldeanlage
•
(4) Signalverstärker
•
(5a) Meldeeinrichtung mit Lampe und Hupe
•
(5b) Steuerungseinrichtung
•
(5c) Stellglied

1.2 Funktionsbeschreibung

Die Grenzstandsmessung erfolgt nach dem archimedischen Prinzip für Flüssigkeiten. Durch
ansteigenden oder fallenden Pegel/Niveau, bewegt sich der Schwimmkörper entlang des Gleitrohres.
Der im Schwimmkörper enthaltene Magnet mit seinem Magnetfeld betätigt den/die im Gleitrohr
eingebauten Reedkontakt/e. Der Reedkontakt, der am Nächsten zum Prozessanschluss positioniert
ist, ist für die Überfüllsicherung zuständig. Abhängig von der Schaltfunktion wird ein Stromkreis
geschlossen oder geöffnet.
