NETGEAR XAV1601 Installationsanleitung

LED- und Tastenbeschreibungen
Gefilterte
Steckdose
Power-LED
Netzwerk-LED
Powerline-LED
Security-Taste
Netzwerk-
Reset-Taste
anschluss
Objekt Beschreibung
Power- • Leuchtet grün. Das Gerät wird mit Strom versorgt.
LED • Blinkt grün. Der Adapter startet neu oder nimmt
Sicherheitseinstellungen vor.
• Leuchtet gelb. Der Adapter befindet sich im
Energiesparmodus.
• Aus. Das Gerät wird nicht mit Strom versorgt.
Netzwerk- • Leuchtet. Der Netzwerkanschluss ist belegt.
LED • Aus. Keine Netzwerkverbindung vorhanden.
Objekt Beschreibung
Powerline- • Leuchtet. Der Adapter ist mit dem Powerline-
LED Netzwerk verbunden.
• Aus. Der Adapter hat keine kompatiblen Powerline-
Geräte erkannt, die denselben
Verschlüsselungscode verwenden.
Drücken Sie die Reset-Taste eine Sekunde lang, um
Werksein-
stellungen den Powerline-Adapter auf die werkseitigen
Voreinstellungen zurückzusetzen.
Drücken Sie die Security-Taste des AV-Adapters zwei
Security-
Taste Sekunden lang, bevor Sie Ihre neuen AV-Adapter
anschließen.
Drücken Sie anschließend die Security-Taste an
einem der beiden AV-Adapter in Ihrem vorhandenen
Netzwerk zwei Sekunden lang. Beide Tasten müssen
innerhalb von zwei Minuten gedrückt werden.
Hinweis: Die Security-Taste funktioniert nicht im
Energiesparmodus, in dem die Power-LED alle drei
Sekunden blinkt.
Gefilterte Die gefilterte Steckdose reduziert das elektrische
Steckdose Rauschen, das die Powerline-Leistung
beeinträchtigen kann. Sie können die Leistung
verbessern, indem Sie die Netzstecker der Geräte in
die gefilterte Steckdose einstecken.
Achtung:
Drücken Sie die Security-/Einschalttaste des Powerline-
Adapters erst, wenn die Installation abgeschlossen ist und die Adapter
miteinander kommunizieren (zu erkennen an der blinkenden
Powerline-LED). Andernfalls kann die Powerline-Kommunikation
vorübergehend unterbrochen werden. In diesem Fall kann der
Powerline-Adapter mithilfe der Reset-Taste auf die werkseitigen
Voreinstellungen zurückgesetzt werden.
Technischer Support
Vielen Dank, dass Sie sich für Produkte von NETGEAR
entschieden haben.
Nach der Installation des Geräts können Sie das Produkt unter
http://www.netgear.de/registrierung
registrieren. Die
Seriennummer finden Sie auf dem Etikett Ihres Produkts.
Die Registrierung ist Voraussetzung für die Nutzung des
telefonischen Supports. Die Registrierung über unsere Website
wird dringend empfohlen.
Um auf den XAV1601 zuzugreifen, um Produkt-Updates und
Internetsupport zu erhalten, besuchen Sie die Website
http://support.netgear.com.
GPL ist möglicherweise im Lieferumfang enthalten. Gehen Sie
zum Anzeigen der GPL-Lizenzvereinbarung zu
ftp://downloads.netgear.com/files/GPLnotice.pdf.
Die vollständige DoC finden Sie auf der NETGEAR-Website mit
der EU-Konformitätserklärung unter:
http://support.netgear.com/app/answers/detail/a_id/11621.
Dieses Symbol wurde in Übereinstimmung mit der EU-Richtlinie 2002/96/
EG zu Elektro- und Elektronik-Altgeräten (WEEE-Richtlinie) hier angebracht.
Die Entsorgung dieses Produkts innerhalb der Europäischen Union sollte in
Übereinstimmung mit den in Ihrem Land zur Implementierung der WEEE-
Richtlinie geltenden Gesetzen gehandhabt werden.
© 2011 NETGEAR, Inc. Alle Rechte vorbehalten. NETGEAR, das NETGEAR-Logo und
Connect with Innovation sind Marken und/oder eingetragene Marken von NETGEAR,
Inc. in den USA und/oder anderen Ländern. Andere Marken- und Produktnamen sind
Marken oder eingetragene Marken der jeweiligen Inhaber. Informationen können ohne
vorherige Ankündigung geändert werden.

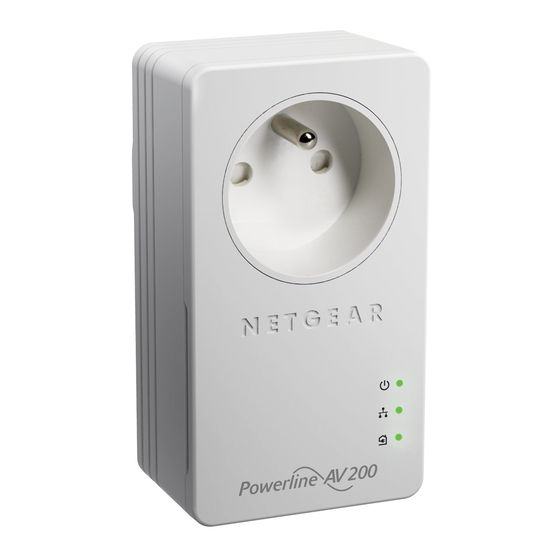

Powerline AV+ 200 Nano
Adapter-Set XAV1601
Lieferumfang
Powerline
AV+ 200
Nano Adapter
In manchen
Regionen gehört zu
den Produkten eine
Ressourcen-CD
Ihre Adapter sehen möglicherweise wie einer dieser
Adapter aus:
Mai 2011
Installationsanleitung
Netzwerkkabel
