Inhaltszusammenfassung für NETGEAR Powerline 600

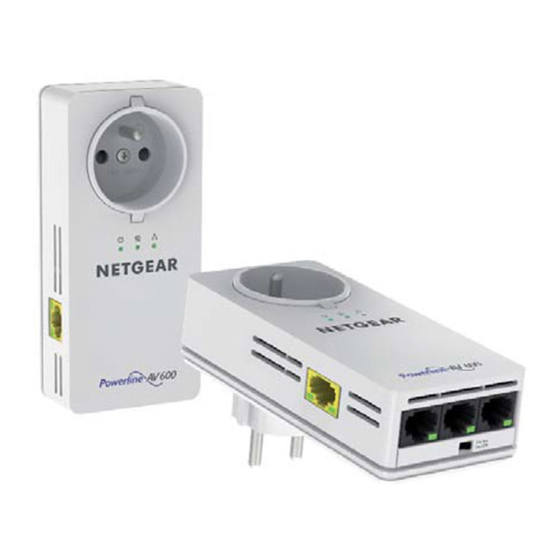

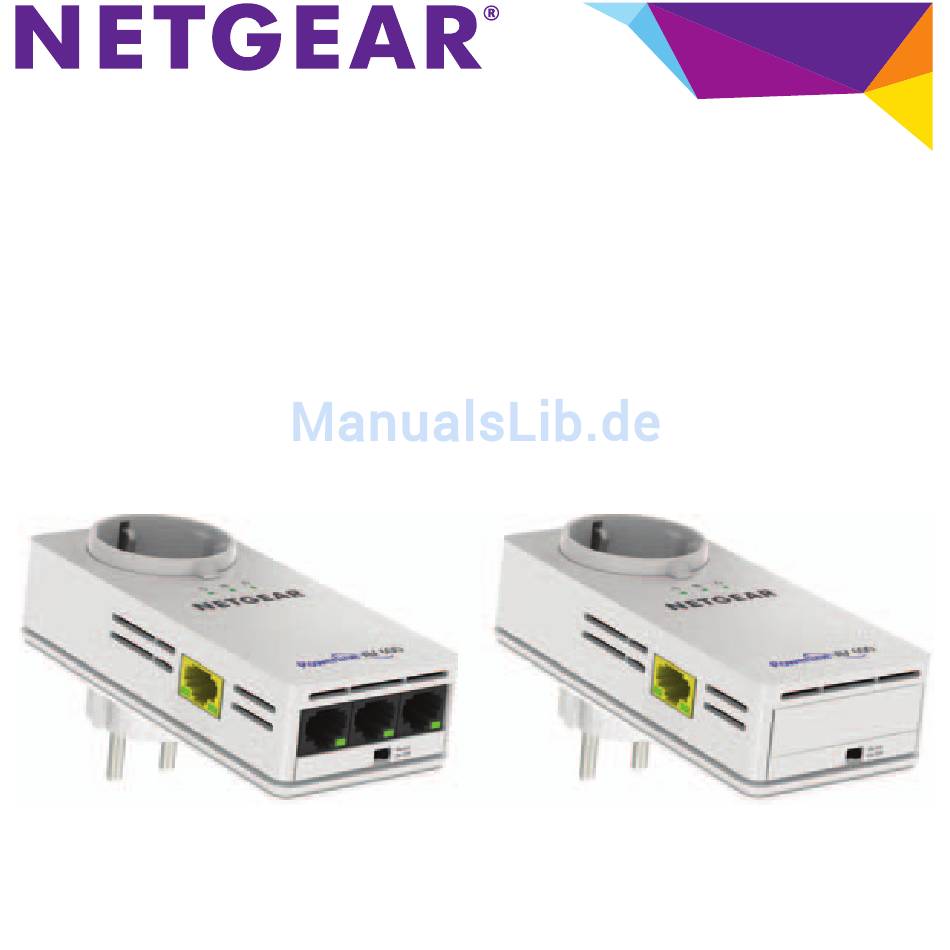

- Seite 1 Installationsanleitung für den Powerline 600 Pass Thru 4-Port- Adapter XAVB6504...
-
Seite 2: Inhaltsverzeichnis
Installieren der Powerline-Adapter......7 Kompatible NETGEAR Powerline-Geräte ....11 Verwalten des Netzwerks . -
Seite 3: Lieferumfang
Lieferumfang XAV6504 Netzwerkkabel XAV6501... -
Seite 4: Hardware-Funktionen
Hardware-Funktionen XAV6504 XAV6501 1. Gefilterte Steckdose 5. 1 G Netzwerk-LED 9. Ethernet-LED 2. Powerline-LED 6. Reset-Taste 10. 10/100 Netzwerk-LED 3. Power-LED 7. Security-Taste 11. Ein-/Ausschalter 4. 10/100 Netzwerk-LED 8. Gigabit-Netzwerk-Port 12. Netzwerkanschluss... -
Seite 5: Beschreibung Der Leds
Beschreibung der LEDs Die LEDs zeigen den Status der Powerline-Adapter an. • Wenn Sie den Adapter anschließen, leuchtet die Power-LED grün. Wenn der Netzwerkanschluss länger als 10 Minuten inaktiv ist, wechselt der Adapter in den Stromsparmodus, und die Power- LED leuchtet gelb. Der Stromsparmodus ist standardmäßig deaktiviert. -
Seite 6: Tastenbeschreibungen
Security-Taste. Mit der Security-Taste kann das Powerline- Netzwerk gesichert werden. Informationen zum Sichern des Powerline-Netzwerks finden Sie auf Seite 7, Schritt 2 NETGEAR empfiehlt, dass Sie Ihr Powerline-Netzwerk sichern, um Ihre persönlichen Daten und Medien vor ungewolltem Zugriff zu schützen. -
Seite 7: Installieren Der Powerline-Adapter
Installieren der Powerline-Adapter Schließen Sie jeden Powerline-Adapter an einer Steckdose an. Sichern Sie das Powerline-Netzwerk. Überprüfen Sie, ob die Power-LED an jedem Powerline- Adapter grün leuchtet. Drücken Sie die Security-Taste auf dem ersten Powerline- Adapter 2 Sekunden lang, und lassen Sie sie los. Die Power-LED blinkt grün, wenn der Adapter die Sicherheit einstellt. - Seite 8 Nach einigen Sekunden ist die Sicherheit eingestellt, und die Power-LED leuchtet grün. Die Adapter kommunizieren nun verschlüsselt und sicher über das Powerline-Netzwerk. Warnung: Drücken Sie erst auf die Security-Taste, wenn die Power-LEDs an allen Adaptern grün leuchten. Andernfalls kann die Powerline-Kommunikation vorübergehend unterbrochen werden.
- Seite 9 Stecken Sie den XAV6501-Adapter in eine Steckdose in der Nähe des Routers oder Gateways. Schließen Sie den XAV6501-Adapter über ein Netzwerkkabel an den LAN-Anschluss des Routers oder Gateways an. Raum A...
- Seite 10 Stecken Sie den XAV6504-Adapter in eine Steckdose, über die der Internetzugang hergestellt werden soll. Schließen Sie den XAV6504-Adapter über ein Netzwerkkabel an ein Gerät mit Netzwerkanschluss an. Hinweis: Um einen maximalen Durchsatz zu erreichen, verwenden Sie den Gigabit-Netzwerk-Port an der Seite des Adapters. Raum B Ihr Gerät mit Netzwerkanschluss (Computer, Spielkonsole, Set- Top-Box oder Blu-ray-Player) verfügt jetzt über Internetzugriff.
-
Seite 11: Kompatible Netgear Powerline-Geräte
Eine vollständige Liste HomePlug-AV-zertifizierter Geräte finden Sie unter www.homeplug.org/certified_products. Verwalten des Netzwerks Die auf Ihrem Windows- oder MAC-Computer ausgeführte ® NETGEAR Genie -Software verbessert und vereinfacht die Verwaltung Ihres Netzwerks. Erfahren Sie mehr über NETGEAR genie, und laden Sie die Software unter www.netgear.com/landing/genie herunter. -
Seite 12: Sicherheitshinweise
Sicherheitshinweise • Für nationale Zulassungen (andere Zulassungsmethoden als CB) müssen erforderliche nationale Standards für Stecker, Steckdosen und direkte Einschubeinheiten (z. B. US) auch während eines Tests und einer Zulassung solcher Produkte nach nationalen Standards eingeholt werden. • Eingangsleistung (NA):100 bis 125 V, 0,2 A (max.); 50 bis 60 Hz ohne Ausgangsleistung der Steckdose. -
Seite 13: Schliessen Sie Keine Grösseren Haushaltsgeräte
• Es dürfen ausschließlich Netzkabel in die gefilterte Steckdose eingesteckt werden. Das Netzkabel darf höchstens 1 m lang sein und muss eine Querschnittsfläche von mindestens 0,75 mm² aufweisen. • Schließen Sie keine Geräte an der gefilterten Steckdose des XAVB6504 an, welche die Produktdaten überschreiten. Die Ausgangsspannung der gefilterten Steckdose ist dieselbe wie die der Steckdose, in welche der XAV6501/XAV6504-Adapter eingesteckt wird. - Seite 16 Support Vielen Dank, dass Sie sich für dieses NETGEAR-Produkt entschieden haben. Nach der Installation des Geräts können Sie das Produkt unter http://www.netgear.de/registrierung registrieren. Die Seriennummer finden Sie auf dem Etikett Ihres Produkts. Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports von NETGEAR.
