Verwandte Anleitungen für NETGEAR XAVB5602
Inhaltszusammenfassung für NETGEAR XAVB5602

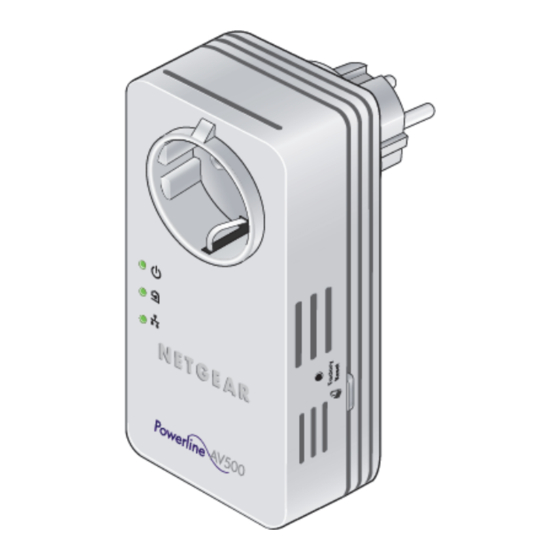

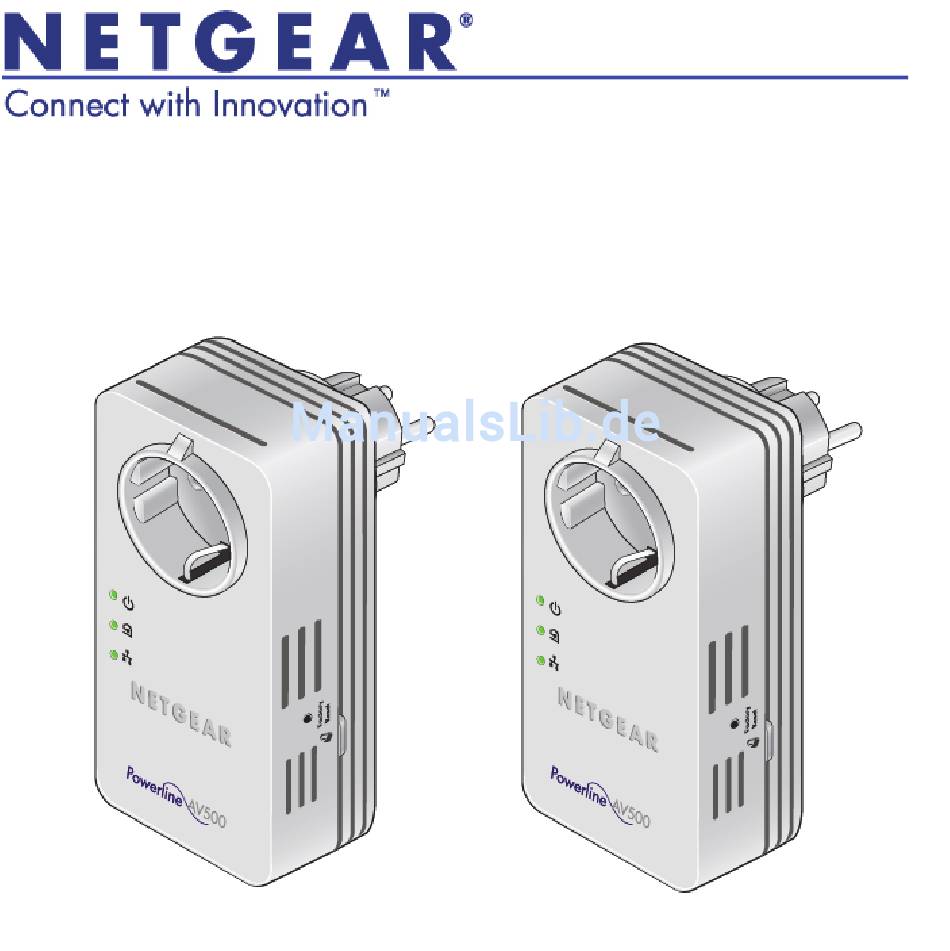

- Seite 1 Installationsanleitung für den Powerline 500 Nano 2 Ports ’PassThru’ XAVB5602...
- Seite 2 Marken NETGEAR, das NETGEAR-Logo und Connect with Innovation sind Marken und/oder eingetragene Marken von NETGEAR, Inc. und/oder seiner Tochtergesellschaften in den USA und/oder anderen Ländern. Informationen können ohne vorherige Ankündigung geändert werden. Andere Marken- und Produktnamen sind eingetragene Marken oder Marken der jeweiligen Inhaber.
- Seite 3 Lieferumfang Netzwerkkabel (2) Powerline-Adapter (2) In manchen Regionen gehört zu Powerline eine Ressourcen-CD. Ihr Adapter sieht möglicherweise wie einer dieser Adapter aus: Nordamerika Frankreich Schweiz...
-
Seite 4: Hardware-Funktionen
Hardware-Funktionen Gefilterte Steckdose Power- Reset- Taste Powerline- Netzwerk- Security-Taste Die folgenden Geräte von NETGEAR sind zu Powerline kompatibel und HomePlug-AV-zertifiziert: XAV101, XAV1501, XAV1004, XAV2001, XAV2501, XAV2602, XAVN2001, XAV5001, XAV5004 und XAV5501. Eine vollständige Liste HomePlug-AV-zertifizierter Geräte finden Sie unter www.homeplug.org/certified_products. - Seite 5 LEDs Die LEDs zeigen den Status der Powerline-Adapter an. • Wenn Sie den Adapter anschließen, leuchtet die Power LED auf und leuchtet grün. • Der Adapter ist nicht aktiv, wenn seit mehr als 10 Minuten keine Netzwerkverbindung vorhanden ist. Der Adapter wechselt in den Energiesparmodus, und die Power-LED leuchtet gelb.
-
Seite 6: Installieren Der Powerline-Adapter
Installieren der Powerline-Adapter... - Seite 7 Die gefilterte Steckdose reduziert elektrisches Rauschen. Wenn Sie in der Nähe stehende Geräte in die gefilterten Steckdose einstecken, verbessert dies die Leistung. Sie können eine Steckerleiste an der gefilterten Steckdose einstecken, aber stecken Sie den Powerline- Adapter nicht in eine Steckerleiste.
- Seite 8 Sichern des Powerline-Netzwerks Ein Powerline-Netzwerk ist hergestellt, wenn mindestens zwei kompatible Powerline-Geräte kommunizieren. Wenn das Powerline- Netzwerk eingerichtet ist und arbeitet, können Sie die Security-Tasten auf den Adaptern verwenden, um Ihr Powerline-Netzwerk zu verschlüsseln. ACHTUNG: Drücken Sie die Security-Taste erst, wenn die einzelnen Adapter angeschlossen sind, und die Power-LED grün leuchtet.
-
Seite 9: Technischer Support
Technischer Support Vielen Dank, dass Sie sich für Produkte von NETGEAR entschieden haben. Nach der Installation des Geräts können Sie das Produkt unter https://my.netgear.com/registration/login.aspx registrieren. Die Seriennummer finden Sie auf dem Etikett Ihres Produkts. Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports. -
Seite 10: Sicherheitshinweise
Sicherheitshinweise • Für nationale Zulassungen (andere Zulassungsmethoden als CB) müssen erforderliche nationale Standards für Stecker, Steckdosen und direkte Einschubeinheiten (z. B. US) auch während eines Tests und einer Zulassung solcher Produkte nach nationalen Standards eingeholt werden. • Eingangsleistung (NA):100 bis 125 V, 0,2 A (max.); 50 bis 60 Hz ohne Ausgangsleistung der Steckdose. - Seite 11 • Es dürfen ausschließlich Netzkabel in die gefilterte Steckdose eingesteckt werden. Das Netzkabel darf höchstens 1 m lang sein und muss eine Querschnittsfläche von mindestens 0,75 mm² aufweisen. • Schließen Sie keine Geräte an der gefilterten Steckdose des XAV5602 an, welche die Produktdaten überschreiten. Die Ausgangsspannung der gefilterten Steckdose ist dieselbe wie die der Steckdose, in welche der XAV5602 eingesteckt wird.
- Seite 12 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Mai 2012...
