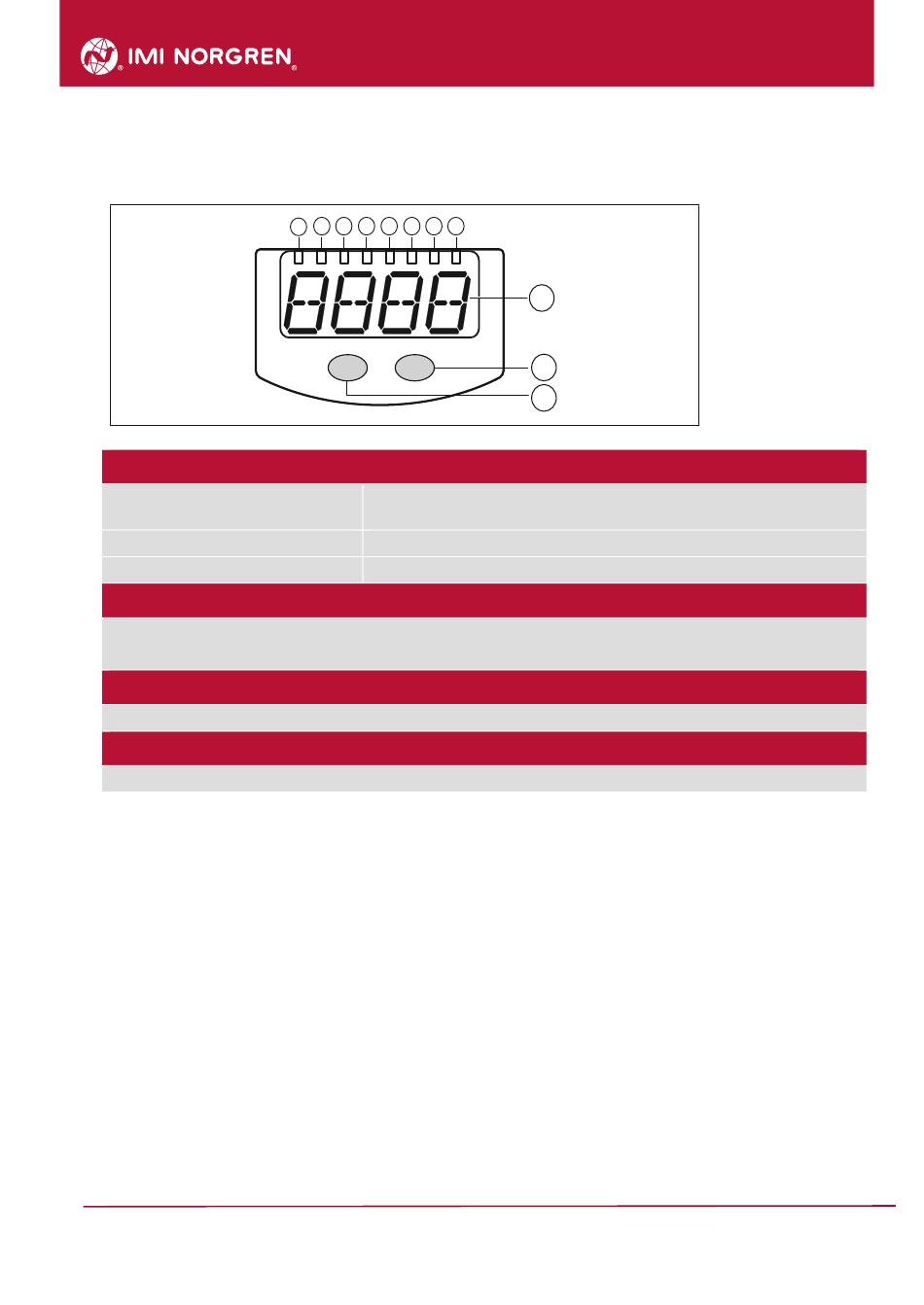

Bedien- und Anzeigeelemente
1 bis 8: Indikator-LEDs
LED 1 bis LED 4
LEDs 5, 6,
LED 7, 8
9: Alphanumerische Anzeige, 4-stellig
Anzeige des aktuellen Systemdrucks.
Anzeige der Parameter und Parameterwerte.
10 Taste Set
Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).
11: Taste Mode/Enter
Anwahl der Parameter und Bestätigen der Parameterwerte.
9
1
2
3
4
5
6
7
8
Mode/Enter
Set
Systemdruck / Differenzdruck in der Maßeinheit, die auf dem
Aufkleber angegeben ist.
Nicht belegt.
Schaltzustand des jeweiligen Ausgangs
Druckschalter 54D
9
10
11
