Inhaltszusammenfassung für IMI Norgren 54D-V101 Serie

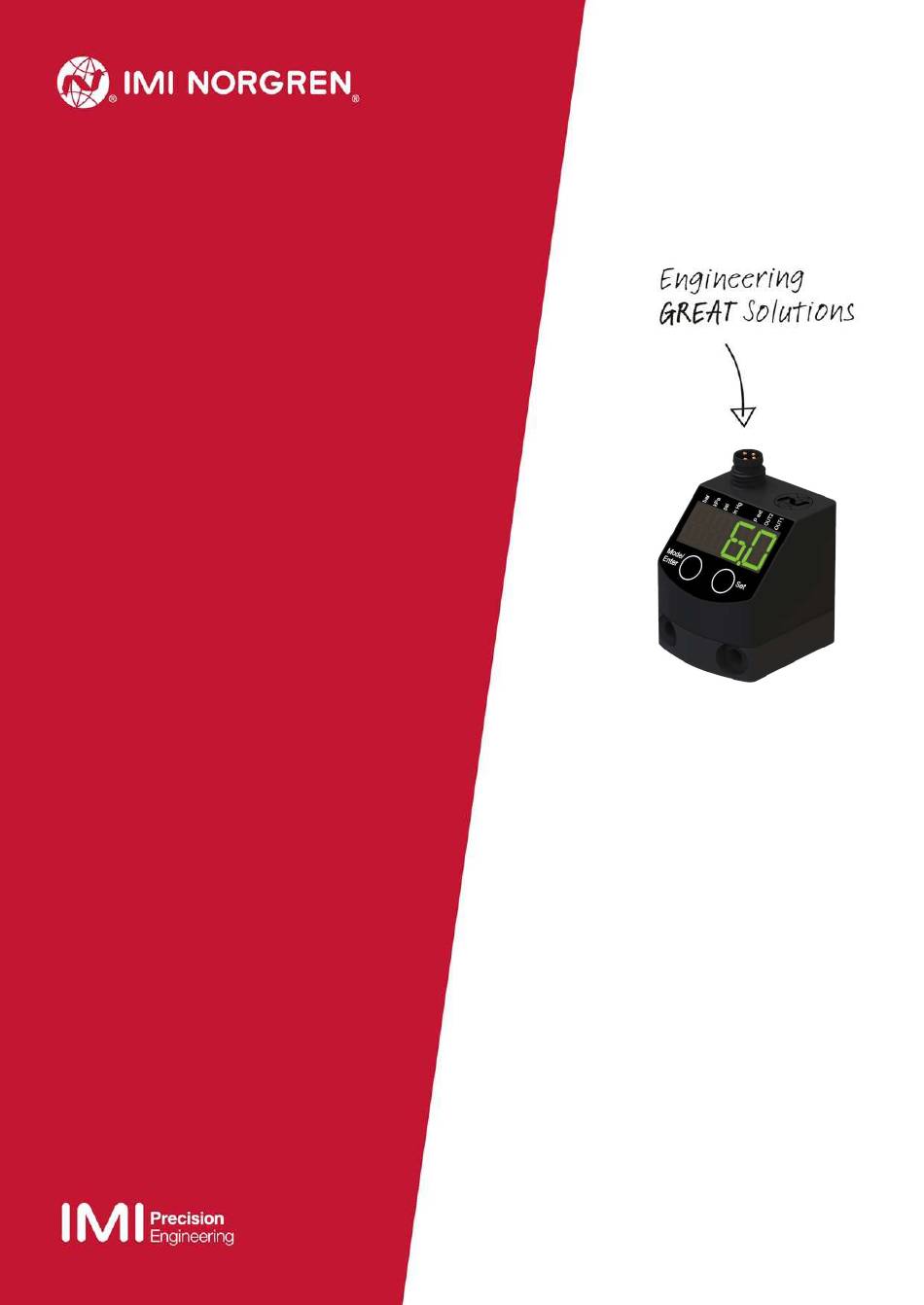

- Seite 1 Elektronischer Drucksensor 54D Betriebsanleitung 54D-xxxxx-DD0-xx2 x PNP...
-
Seite 2: Inhaltsverzeichnis
Druckschalter 54D Betriebsanleitung Inhalt 1. Vorbemerkung 1.1 Verwendete Symbole 2. Sicherheitshinweise 3. Bestimmungsgemäße Verwendung 4. Funktion 4.1 Verarbeiten der Messsignale 4.2 Schaltfunktion 4.3 Diagnosefunktion 5. Montage 5.1 Montagezubehör 5.2 Hutschienenmontage 5.3 Rückwandmontage 6. Elektrischer Anschluss 7. Bedien- und Anzeigeelemente 8. Menü 8.1 Menüstruktur 8.2 Menü-Erläuterung 9. - Seite 3 Druckschalter 54D Betriebsanleitung 9.4 Service-Funktionen 9.4.1 Ablesen der Min-/Maxwerte für Systemdruck 9.4.2 Alle Parameter auf Werkseinstellung zurücksetzen 10. Betrieb 10.1 Einstellung der Parameter ablesen 10.2 Fehleranzeigen 10.3 Einstellbereiche 11. Werkseinstellung 7503761000000050 05/2019...
-
Seite 4: Vorbemerkung
Druckschalter 54D Betriebsanleitung Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Sicherheitshinweise Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. -
Seite 5: Funktion
Druckschalter 54D Betriebsanleitung Funktion 4.1 Verarbeiten der Messignale Das Gerät zeigt den aktuellen Systemdruck in einem Display an. Es erzeugt 2 Ausgangssignale entsprechend der Parametrierung. OUT1 Schaltsignal für Grenzwert OUT2 2 Möglichkeiten • Schaltsignal für Systemdruck-Grenzwert. • Diagnose-Signal (im Fehlerfall ist Ausgang 1 inaktiv). 4.2 Schaltfunktion OUT1 ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SP1, rP1). -
Seite 6: Diagnosefunktion
Druckschalter 54D Betriebsanleitung 4.3 Diagnosefunktion Ausgang 2 dient als Diagnoseausgang in Anlehnung an DESINA-Spezifikation, wenn [ou2] = [diA]. Liegt keine Störung vor, ist der Ausgang durchgeschaltet und führt Ub+. Bei Fehlfunktionen in folgenden Bereichen wird der Ausgang inaktiv: o Kurzschluss in Ausgang 1. -
Seite 7: Hutschienenmontage
Druckschalter 54D Betriebsanleitung 5.2 Hutschienenmontage Hutschiene TH 35-7,5 nach EN60715 ► Montageclip (1) mit den Schrauben M4 x 35 (2) am Flansch befestigen. Maximales Anzugsdrehmoment: 0,5 Nm ► Gerät in Hutschiene einhängen und einrasten. Zum Demontieren: ► Montageclip oben oder unten mit einem Schraubendreher aufhebeln und Gerät abnehmen. 5.3 Rückwandmontage ►... -
Seite 8: Elektrischer Anschluss
Druckschalter 54D Betriebsanleitung Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach EN50178, SELV, PELV. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: Pin 1 Pin 3 Pin 4 (OUT1) Binärer Schaltausgang Drucküberwachung... -
Seite 9: Bedien- Und Anzeigeelemente

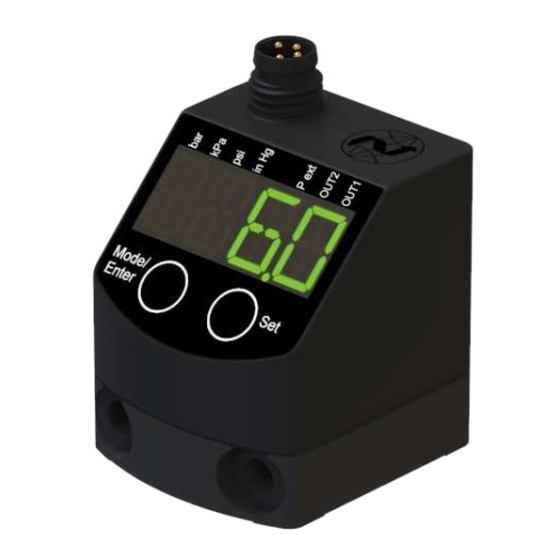

Druckschalter 54D Betriebsanleitung Bedien- und Anzeigeelemente Mode/Enter 1 bis 8: Indikator-LEDs LED 1 bis LED 4 Systemdruck / Differenzdruck in der Maßeinheit, die auf dem Aufkleber angegeben ist. LEDs 5, 6, Nicht belegt. LED 7, 8 Schaltzustand des jeweiligen Ausgangs 9: Alphanumerische Anzeige, 4-stellig Anzeige des aktuellen Systemdrucks. -
Seite 10: Menü
Druckschalter 54D Betriebsanleitung Menü 8.1 Menüstrukur: 7503761000000050 05/2019... -
Seite 11: Erläuterung Zum Menü
Druckschalter 54D Betriebsanleitung 8.2 Erläuterung zum Menü SP1/rP1 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet. FH1/FL1 Obere / untere Grenze für den Gutbereich (überwacht von OUT1). SP2/rP2 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT2 schaltet. FH2/FL2 Obere / untere Grenze für den Gutbereich (überwacht von OUT2). -
Seite 12: Parametrieren
Druckschalter 54D Betriebsanleitung Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist. 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünschter Parameter angezeigt wird. - Seite 13 Druckschalter 54D Betriebsanleitung Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] angezeigt wird. Ist das Untermenu mit einem Zugangscode gesichert, erscheint zunächst [cod1] im Display. Mode/Enter ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr erscheint. ►...
-
Seite 14: Ausgangssignale Festlegen
Druckschalter 54D Betriebsanleitung 9.2 Ausgangssignale festlegen 9.2.1 Maßeinheit für Systemdruck festlegen ► [uni] wählen und Maßeinheit festlegen: [bAr], [kPa], [PSi], [inHg] 9.2.2 Ausgangsfunktion festlegen ► [ou1] wählen und Funktion einstellen: [Hno] = Hysteresefunktion/Schließer, [Hnc] = Hysteresefunktion/Öffner, [Fno] = Fensterfunktion/Schließer, [Fnc] = Fensterfunktion/Öffner 9.2.3 Schaltgrenzen festlegen (Hysteresefunktion) ►... -
Seite 15: Dämpfung Für Die Schaltausgänge Festlegen
Druckschalter 54D Betriebsanleitung 9.3.2 Dämpfung für die Schaltausgänge festlegen ► [dAP] wählen und Wert einstellen. dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Millisekunden. Einstellbar sind folgende feste Werte; sie bestimmen die Schaltfrequenz (f in Hz) des Ausgangs: dAP 6 100 250 500 1000... -
Seite 16: Nullpunkt-Kalibrierung
Druckschalter 54D Betriebsanleitung 9.3.4 Nullpunkt-Kalibrierung ► [coF] wählen und Wert zwischen -2 % und 2 % der Messspanne einstellen. Der interne Messwert “0” wird um diesen Betrag verschoben. Alternativ: Automatische Anpassung des Offsets im Bereich 0 bar ± 2 % der Messspanne. -
Seite 17: Service-Funktionen
Druckschalter 54D Betriebsanleitung 9.4 Service-Funktionen 9.4.1 Ablesen der Min-/Maxwerte für Systemdruck ► [Hi] oder [Lo] wählen, kurz [Set] drücken. [Hi] = Maximalwert, [Lo] = Minimalwert. Speicher löschen: ► [Hi] oder [Lo] wählen. ► [Set] drücken und gedrückt halten, bis [----] angezeigt wird. ►... -
Seite 18: Einstellbereiche
Druckschalter 54D Betriebsanleitung 10.3 Einstellbereiche SPx / FHx rPx / FLx PQ7809 -0,98 1,00 -0,99 0,99 0,01 -14,2 14,6 -14,4 14,4 inHG -28,8 29,7 -29,1 29,4 PQ7834 -0,90 10,00 -0,95 9,95 0,05 1000 inHG PQ7809 --> 54D-V101-DD0-AA PQ7834 --> 54D-V110-DD0-AA Werkseinstellung Werkseinstellung Benutzer-Einstellung / Kommentare... - Seite 19 Druckschalter 54D Betriebsanleitung 7503761000000050 05/2019...
- Seite 20 Druckschalter 54D Betriebsanleitung The data specified above only serve to describe the product. No statements concerning a certain condition or suitability for a certain application can be derived from our information. The given information does not release the user from the obligation of own judgement and verification.
